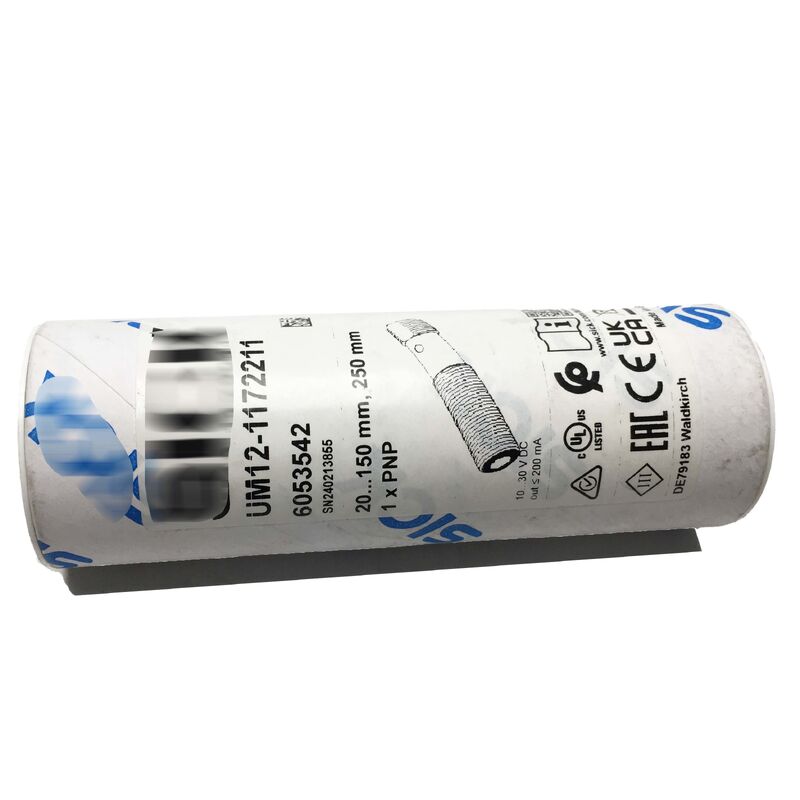

UM12-1172211 SICK Ultrasonowy czujnik UM121172211 Nowy, uszczelniony

SICK UM12-1172211 ∙ Ultradźwiękowy czujnik odległości ∙ M12 Barrel, 20 ∙ 150 mm, PNP NO, 10 ∙ 30 V DC, 30 Hz, IP65/67

Przegląd

W sprawieSICK UM12-1172211Wprowadza sprawdzoną technologię wykrywania ultradźwięków firmy SICK do obudowy beczki M12 z nawiasem – czynnikiem kształtu, który od dawna zdominowany jest przez indukcyjne i pojemnościowe czujniki bliskości.

Z 55,1 mm długości ciała, jest to naprawdę kompaktowe dla urządzenia ultradźwiękowego,i nić M12 × 1 oznacza, że jest montowana bezpośrednio w tych samych otworach montażowych o długości 12 mm stosowanych do konwencjonalnych czujników bliskości beczki bez adapterów lub specjalnych uchwytów.

Zakres pracy 20 ̊150 mm obejmuje zadania wykrywania bliskiego zasięgu, dla których czujniki ultradźwiękowe są coraz bardziej preferowane: wykrywanie poziomu w małych pojemnikach, obecność części na wąskich szczelinach przenośnika,wykrywanie obiektów niezależnie od materiału powierzchni lub koloru.

Ten ostatni punkt należy podkreślić, gdy czujnik indukcyjny reaguje tylko na metal, a czujnik fotoelektryczny może zostać oszukany przez przezroczyste lub lustrzane obiekty.UM12 odbija dźwięk z praktycznie wszystkiego, co jest stałe lub ciekłe w jego wiązce, co sprawia, że niezależność materialna jest prawdziwą zaletą zastosowania, a nie zastrzeżeniem marketingowym.

Przy częstotliwości przesyłu 380 kHz, UM12 działa w najwyższym zakresie częstotliwości przemysłowych czujników ultradźwiękowych.Wyższa częstotliwość oznacza wąską wiązkę dźwięku i lepszą rozdzielczość przestrzenną.069mm rozdzielczość odzwierciedla to.

Częstotliwość przełączania w zakresie 30 Hz jest odpowiednia do większości zadań wykrywania części i czujników poziomu na maszynach produkcyjnych,chociaż aplikacje wymagające wykrywania szybko przechodzących obiektów powinny sprawdzić to w stosunku do oczekiwanej prędkości cyklu.

Kompensacja temperatury SICK działa wewnętrznie i nieprzerwanie.utrzymywanie specyfikacji dokładności ± 1% w całym zakresie pracy od -25°C do +70°C bez konieczności kalibracji pola wraz ze zmianami temperatury otoczenia.

Ma to znaczenie na plantacjach produkcyjnych, gdzie temperatura otoczenia może znacząco wahać się między zmianami nocnymi a szczytowymi warunkami produkcji.

Główne specyfikacje

Ultradźwięki vs. konwencjonalna bliskość

Czujniki indukcyjne i pojemnikowe dominują w wykonywaniu czujników bliskiej odległości beczki M12 ze względu na ich prostotę i niskie koszty.czujniki pojemnościowe są pod wpływem wilgotności i materiałów w pobliżu.

UM12 dodaje ultradźwiękowe pomiary do formatu M12 bez żadnych ograniczeń czujnik mierzy czas lotu odblaskowej fali dźwiękowej, która działa równie dobrze ze szkła, gumy,pianka, materiałów granulowanych lub powierzchni płynnych.

W UM12 wbudowane jest tłumienie tła poprzez ustawienie punktu przełączania 150 mm czujnika:obiekty przekraczające ustalony próg nie uruchamiają wyjścia, nawet jeśli znajdują się w fizycznym zasięgu wiązki dźwiękowej, co pozwala czujnikowi zignorować taśmę przenośną lub powierzchnię montażową znajdującą się za obiektem docelowym.

To tłumienie tła jest nieodłączną częścią logiki przełączania opartej na odległości, a nie oddzielnej funkcji do konfiguracji.

IP65/67 i rozważania dotyczące instalacji

Podwójna ocena IP65 i IP67 oznacza, że UM12 radzi sobie zarówno z strumieniami wody (IP65) jak i krótkim zanurzeniem do głębokości 1 m (IP67).

Pokój z miedzianego niklu jest odporny na chemikalia, które są powszechnie stosowane w przemyśle spożywczym i farmaceutycznym.a twarz przetwornika epoksydowego z pianki PUR / szkła toleruje wilgotność i kondensację typowe dla chłodniczych obszarów produkcyjnych.

Ochrona odwrotnej biegunowości i ochrona przed przeciążeniem przez zwarcie chronią tranzystor wyjściowy przed błędami podłączenia podczas montażu,unikanie powszechnego trybu awarii niewłaściwie podłączonego czujnika w scenariuszu zmiany panelu.

Częste pytania

P1: Czy UM12-1172211 może wykrywać przezroczyste przedmioty, takie jak szklane butelki lub przezroczysta folia?

Czujniki ultradźwiękowe wykrywają odbicie dźwięku, a nie światła, więc przejrzystość nie ma znaczenia.

Szkło, przezroczyste butelki PET, folia polietylowa,i powierzchnie płynne wszystkie odbijają ultrasłonowe impulsy niezawodnie pod warunkiem, że obiekt znajduje się w zakresie pracy 20-150 mm i przedstawia powierzchnię wystarczająco dużą w stosunku do średnicy wiązki na tej odległości.

Jest to jeden z głównych powodów, dla których czujniki ultradźwiękowe są określane do wykrywania pojemników szklanych na liniach napełniania, gdzie czujniki fotoelektryczne dają niewiarygodne wyniki.

P2: Jaka jest minimalna odległość wykrywania i co się dzieje, jeśli obiekt jest bliżej niż 20 mm?

Minimum 20 mm odzwierciedla ślepą strefę czujnika odległość przed powierzchnią przetwornika, w której przekazywany impuls nie został jeszcze całkowicie rozstrzygnięty, zanim czujnik zacznie słuchać ech.

Obiekty bliższe niż 20 mm nie są niezawodnie wykrywane; czujnik może w ogóle nie przełączać się lub może wytwarzać nieregularne wyjście w tej strefie.

W przypadku zastosowań, w których cel regularnie zbliża się bliżej niż 20 mm, należy wybrać inny zakres czujników lub zasadę wykrywania.

P3: Jak działa kompensacja temperatury i czy jest ona aktywna przez cały czas?

Szybkość dźwięku w powietrzu zmienia się o około 0,17% na zmianę temperatury Kelvina.

Bez kompensacji czujnik kalibrowany w temperaturze 20°C wywołałby znaczące błędy zakresu w temperaturze 5°C lub 40°C.

Układ wewnętrznej kompensacji temperatury UM12 stale dostosowuje obliczenia czasu lotu na podstawie pomiaru temperatury wewnętrznej,utrzymywanie dokładności ± 1% w całym zakresie od -25°C do +70°C.

Kompensacja ta jest zawsze aktywna i nie wymaga konfiguracji przez użytkownika.

P4: Co wyświetla system wskaźników 2-LED podczas normalnej pracy?

Dwie diody LED wskazują stan pracy i stan wyjścia.podczas gdy druga dioda LED zmienia stan, gdy wyjście przełącznika aktywuje się, potwierdzając, że obiekt został wykryty w ustawionej odległości przełączania.

Takie układy z dwoma diodami LED umożliwiają instalatorowi weryfikację wykrycia bez zewnętrznego przyrządu badawczego,który jest przydatny podczas uruchamiania, gdy czujnik jest umieszczany w celu osiągnięcia prawidłowego punktu przełączania dla aplikacji.

P5: UM12-1172211 ma 4-pinne złącze M12? Jakie jest standardowe przydzielenie szpilki?

Na czteropinowym czujniku PNP M12 standardowe przypisanie pinów jest zgodne z konwencją branżową: Pin 1 = +V zasilanie (brązowy), Pin 3 = 0V/GND (niebieski), Pin 4 = PNP wyjście przełączania (czarny).Pin 2 nie jest podłączony w wersji z jednym wyjściem.

Czteropinowy męski złącze M12 na czujniku łączy się ze standardowym czteropinowym kobiecym kablem gniazdkowym M12,który jest powszechnie dostępny jako zestaw wstępnie wykonany w różnych długościach od większości dostawców automatyki przemysłowej.
