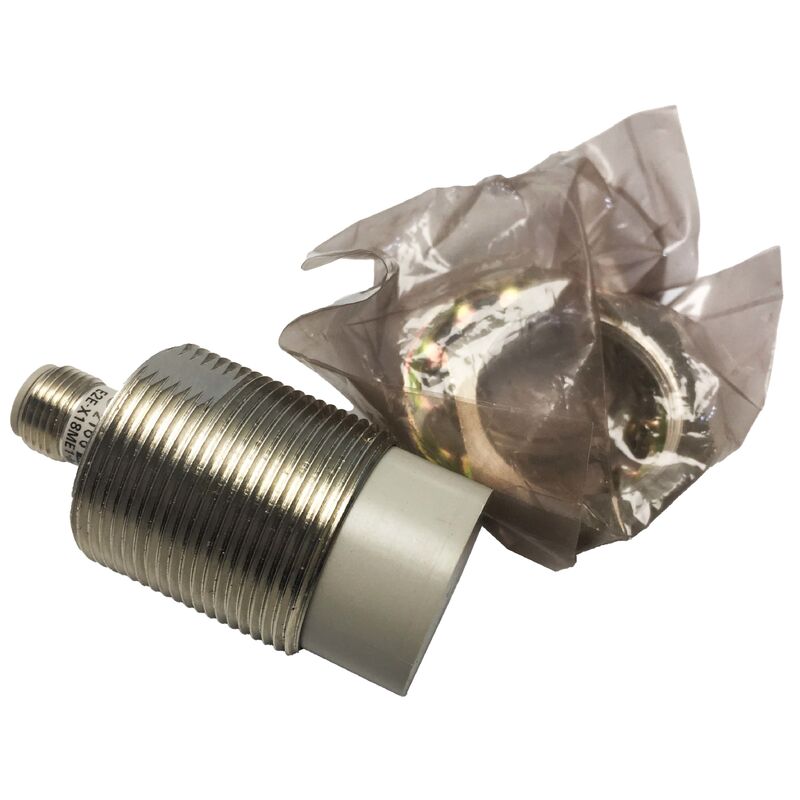

Czujnik zbliżeniowy cylindryczny OMRON E2E-X18ME1-M1
Przegląd produktu
Wariant ze wstępnie okablowanym złączem M12 (-M1) ułatwia instalację i wymianę: czujnik montuje się w dowolnym gwintowanym otworze M30×1,5 lub otworze mocującym 30 mm, złącze pasuje do standardowego kabla M12 4-pinowego, a wyjście NPN podłącza się bezpośrednio do wejść kompatybilnych z NPN większości sterowników PLC i kontrolerów przemysłowych bez dodatkowych obwodów. | Czujnik zbliżeniowy indukcyjny — M30 nieekranowany, zasięg wykrywania 18 mm, NPN NO, złącze M12, 3-przewodowy DC, IP67, seria E2E
Numer części: E2E-X18ME1-M1
Alternatywny numer części: E2EX18ME1M1
Producent: Omron Corporation (Japonia)
Kategoria produktu: Czujnik zbliżeniowy indukcyjny
Seria: Seria Omron E2E
Kod UNSPSC: 41110000
Podstawowe specyfikacje
| Parametr |
Wartość |
| Rozmiar korpusu |
M30 (gwintowany cylinder 30 mm) |
| Typ wykrywania |
Indukcyjny (elektromagnetyczny) |
| Typ montażu |
Nieekranowany (nie do osadzania) |
| Zasięg wykrywania |
18 mm |
| Standardowy obiekt wykrywania |
Płaska blacha żelazna 30 × 30 × 1 mm |
| Konfiguracja wyjścia |
3-przewodowy DC, NPN, normalnie otwarty (NO) |
| Połączenie |
Metalowe złącze M12 4-pinowe |
| Napięcie zasilania |
10-30 VDC (nominalnie 12-24 VDC) |
| Prąd obciążenia |
5-300 mA |
| Częstotliwość odpowiedzi |
Maks. 100 Hz |
| Stopień ochrony |
IP67 |
| Temperatura pracy |
od -40 do +85°C |
| Materiał obudowy |
Mosiądz niklowany |
| Materiał powierzchni wykrywania |
Polimer termoplastyczny PBT |
| Przesunięcie różnicowe |
Maks. 10% zasięgu wykrywania |
| Rezystancja izolacji |
Min. 50 MΩ (przy 500 VDC) |
| Wytrzymałość dielektryczna |
4000 VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje |
10 do 55 Hz, amplituda 1,5 mm, 2 godziny w każdym kierunku X/Y/Z |
Opis produktu
Czujnik zbliżeniowy indukcyjny Omron E2E-X18ME1-M1 o korpusie M30, nieekranowany, z zasięgiem wykrywania 18 mm i wyjściem NPN normalnie otwartym — największa standardowa konfiguracja w serii E2E firmy Omron, przeznaczona do wykrywania ferromagnetycznych celów z odległości, których mniejsze czujniki nie są w stanie osiągnąć.Wariant ze wstępnie okablowanym złączem M12 (-M1) ułatwia instalację i wymianę: czujnik montuje się w dowolnym gwintowanym otworze M30×1,5 lub otworze mocującym 30 mm, złącze pasuje do standardowego kabla M12 4-pinowego, a wyjście NPN podłącza się bezpośrednio do wejść kompatybilnych z NPN większości sterowników PLC i kontrolerów przemysłowych bez dodatkowych obwodów.Seria E2E kładzie nacisk na niezawodność w warunkach polowych, w ekstremalnych temperaturach, zanieczyszczeniach i wibracjach — warunkach, w których czujnik może pracować nieprzerwanie przez lata, narażony na płyny obróbcze, rozpylony chłodziwo, wióry metalowe i wibracje mechaniczne.
Zasada wykrywania
E2E-X18ME1-M1 generuje wysokoczęstotliwościowe oscylujące pole elektromagnetyczne z cewki umieszczonej za jego powierzchnią wykrywania. Gdy ferromagnetyczny cel znajdzie się w tym polu, na jego powierzchni indukowane są prądy wirowe — prądy te pobierają energię z oscylującego pola, tłumiąc amplitudę oscylatora.
Elektroniczny obwód czujnika wykrywa to tłumienie i przełącza tranzystor wyjściowy NPN z pozycji WYŁĄCZONY na WŁĄCZONY, gdy tłumienie przekroczy próg przełączania. Ten mechanizm wykrywania jest bezkontaktowy i bez zużycia mechanicznego — czujnik nie posiada ruchomych części w swojej funkcji wykrywania.
Uwagi dotyczące materiału i odległości celu
Specyfikacja 18 mm jest mierzona przy użyciu standardowego obiektu wykrywania Omron: płaskiej blachy żelaznej 30 × 30 × 1 mm. Rzeczywiste odległości wykrywania zależą od:
Rozmiar celu:
Mniejsze cele generują mniejsze tłumienie prądów wirowych i wyzwalają próg z mniejszej odległości
- Materiał celu: Metale nieżelazne (aluminium, miedź, mosiądz) generują prądy wirowe z różną wydajnością i będą wykrywane z mniejszej odległości
- Grubość celu: Bardzo cienka folia metalowa lub blacha odbija mniej energii niż standardowa blacha żelazna o grubości 1 mm
- Okablowanie i wyjście4-pinowe złącze M12 jest zgodne ze standardowym przypisaniem pinów Omron: Pin 1 (zasilanie +V), Pin 3 (wspólny 0V), Pin 4 (sygnał wyjściowy NPN). Pin 2 nie jest używany w tym 3-przewodowym modelu NO.
Wyjście NPN odprowadza prąd do wspólnego punktu (0V), gdy cel jest wykrywany — konfiguracja normalnie otwarta, w której wyjście jest WYŁĄCZONE (wysoka impedancja) przy braku celu i WŁĄCZONE (odprowadzając prąd przez obciążenie), gdy cel znajduje się w zasięgu wykrywania.
Często zadawane pytania
P1: Czujnik jest nieekranowany — jaki odstęp jest wymagany od elementów mocujących?
Nieekranowane czujniki zbliżeniowe wymagają minimalnego odstępu między korpusem czujnika a otaczającą metalową konstrukcją mocującą. W przypadku nieekranowanego czujnika M30 minimalny odstęp boczny od otaczającego metalu jest zazwyczaj równy dwukrotności średnicy korpusu (60 mm z każdej strony). Jeśli wymagany jest montaż zlicowany z metalem, odpowiednim wyborem jest wariant ekranowany (E2E-X10ME1-M1, z zasięgiem wykrywania 10 mm).
P2: Czy E2E-X18ME1-M1 może wykrywać aluminium lub inne metale nieżelazne?
Tak, ale z mniejszym zasięgiem wykrywania. W przypadku aluminium efektywny zasięg wykrywania wynosi zazwyczaj 40-60% wartości dla żelaza (około 7-11 mm). W przypadku miedzi i mosiądzu jest jeszcze krótszy (25-40%). Odległość roboczą należy ustawić konserwatywnie w stosunku do zmniejszonego zasięgu efektywnego.
P3: Czujnik ma stopień ochrony IP67. Czy można go używać w środowisku mycia pod wysokim ciśnieniem?
IP67 obejmuje zanurzenie do 1 metra przez 30 minut, co przekracza warunki zachlapania, mgły i płukania pod niskim ciśnieniem. Jednak IP67 nie obejmuje ciągłych strumieni wody pod wysokim ciśnieniem — do tego potrzebny byłby stopień ochrony IP69K. W typowych środowiskach zalewania i rozpylania chłodziwa maszynowego stopień IP67 jest wystarczający.
P4: Istnieje pasmo histerezy 10% — co to oznacza dla instalacji?
Histereza oznacza, że punkt włączenia i punkt wyłączenia znajdują się na nieco innych odległościach — cel musi oddalić się o około 10% zasięgu wykrywania (około 1,8 mm) od punktu włączenia, zanim wyjście się wyłączy. Zapobiega to drganiu i zapewnia czysty, stabilny sygnał wyjściowy.
P5: Czy można przedłużyć kabel wyjściowy i jeśli tak, to jak daleko?
E2E-X18ME1-M1 wykorzystuje złącze M12; kable przedłużające są standardowymi elementami przemysłowymi. W metalowym korycie kablowym kabel wyjściowy można teoretycznie przedłużyć do 100 metrów bez pogorszenia parametrów. W większości instalacji na hali produkcyjnej z przedłużeniami do 20-30 metrów nie są potrzebne żadne specjalne środki ostrożności.
