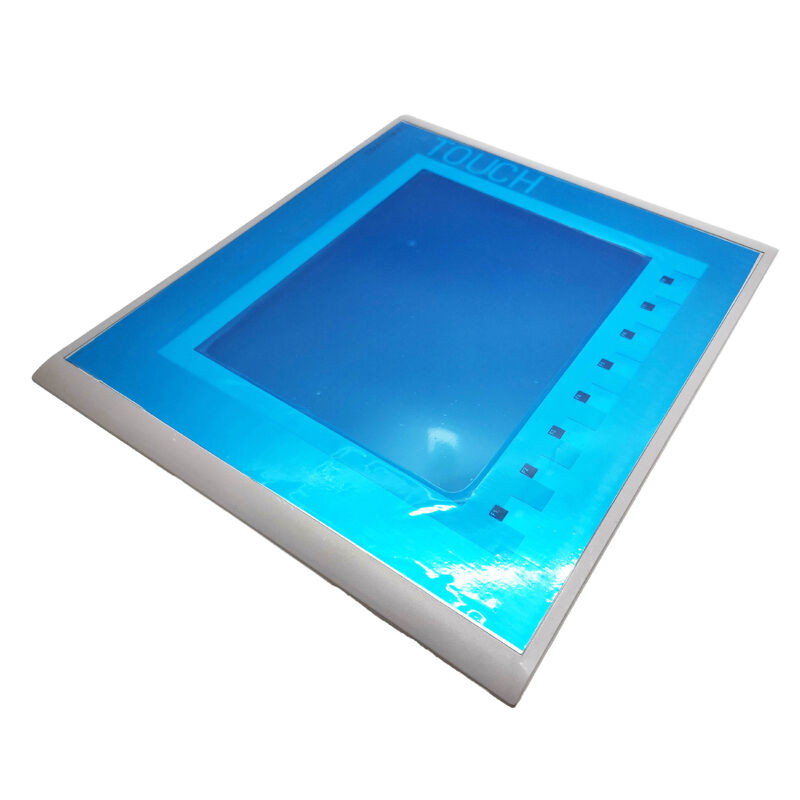

6AV6647-0AE11-3AX0 Siemens 6AV66470AE113AX0 KTP1000 Panel HMI Nowy Oryginalny

Siemens 6AV6647-0AE11-3AX0 | SIMATIC HMI KTP1000 Basic Color DP — 10,4" TFT 640×480, 256 Kolorów, Klawisze/Dotykowy, MPI/PROFIBUS DP, 24V DC, IP65

Przegląd

Siemens 6AV6647-0AE11-3AX0 to KTP1000 Basic Color DP — 10,4-calowy panel człowiek-maszyna z serii SIMATIC Basic Panel firmy Siemens, przeznaczony do stanowisk operatorskich w przemyśle, gdzie wymagany jest kolorowy wyświetlacz oraz obsługa dotykowa i klawiszowa, z możliwością połączenia z systemami sterowników PLC opartymi na MPI lub PROFIBUS DP.

Jest to wariant PROFIBUS DP serii KTP1000 Basic; odpowiadający wariant PROFINET ma inny numer katalogowy.

Określenie "Basic" w nazwie panelu odzwierciedla jego pozycję w hierarchii SIMATIC HMI: zajmuje on najniższy poziom w portfolio paneli firmy Siemens, poniżej serii Comfort Panel, ale dostarcza podstawowe funkcje HMI, których potrzebuje większość stanowisk operatorskich na poziomie maszyn: wyświetlanie wartości procesowych, sygnalizacja alarmów, zarządzanie recepturami, raportowanie i śledzenie trendów, za pośrednictwem środowiska konfiguracyjnego, które współdzieli to samo narzędzie programowe WinCC z panelami wyższej klasy.

Takie wspólne podejście do konfiguracji oznacza, że projekt rozpoczęty na KTP1000 Basic może zostać przeniesiony do panelu Comfort Panel z relatywnie niewielką ilością pracy, jeśli wymagania wzrosną.

Przy przekątnej 10,4 cala, KTP1000 naturalnie pasuje do paneli sterowania maszynami, gdzie operator musi jednocześnie widzieć wiele wartości procesowych — status stref systemu przenośników, liczbę produktów i prędkość maszyny pakującej, lub pozycje osi i status programu obrabiarki — bez konieczności przewijania wielu ekranów.

Rozdzielczość 640×480 pikseli przy tym rozmiarze wyświetlacza zapewnia komfortową czytelność tekstu i grafiki w typowym przemysłowym oświetleniu otoczenia, bez dodatkowej jasności wyświetlacza poza ustawieniami fabrycznymi panelu.

Połączenie 8-klawiszowego rzędu klawiszy funkcyjnych pod wyświetlaczem z pełną funkcjonalnością ekranu dotykowego na samym wyświetlaczu daje operatorom dwa tryby interakcji dla tego samego panelu.

Obsługa klawiatury jest preferowana w środowiskach, gdzie noszone są rękawice lub gdzie wibracje utrudniają precyzyjne dotknięcie; interakcja dotykowa jest szybsza przy wprowadzaniu parametrów i nawigacji, gdy warunki dostępu operatora są czyste i stabilne.

Każdy z trybów może niezależnie sterować pełnym interfejsem.

Kluczowe specyfikacje

MPI i PROFIBUS DP — Dwa protokoły, jeden interfejs

Sufiks -0AE11 oznacza wariant komunikacyjny MPI/PROFIBUS DP panelu KTP1000. Oba protokoły współdzielą ten sam fizyczny złączę RS 485 na panelu — protokół jest wybierany w konfiguracji panelu.

Ten interfejs fizyczny z podwójnym protokołem jest powszechny w całej gamie paneli Basic Panel DP firmy Siemens i odzwierciedla okres przejściowy między starszym modelem programowania i komunikacji opartym na MPI (używanym z procesorami S7-300) a architekturą magistrali terenowej PROFIBUS DP, która stała się standardem dla połączeń I/O rozproszonych.

W praktyce instalacyjnej większość maszyn z procesorami S7-300 będzie podłączać KTP1000 DP przez MPI do portu MPI procesora w celu konfiguracji i komunikacji w czasie rzeczywistym. Maszyny o bardziej złożonych architekturach, gdzie HMI musi znajdować się w sieci PROFIBUS obok urządzeń I/O, mogą podłączyć panel jako master PROFIBUS do interfejsu DP procesora.

Interfejs RS 422, dostępny również na tym złączu, umożliwia komunikację Modbus RTU z kontrolerami innych producentów, które używają Modbus jako protokołu szeregowego.

Jest to wykorzystywane w instalacjach maszyn wieloproducentowych, gdzie HMI służy jako interfejs operatora dla systemów PLC innych niż Siemens.

Konfiguracja WinCC Flexible i TIA Portal

Model 6AV6647-0AE11-3AX0 został wprowadzony w erze WinCC Flexible, a jego głównym oprogramowaniem konfiguracyjnym jest WinCC Flexible 2008 SP2 Compact lub nowszy.

Można go również konfigurować w wczesnych wersjach TIA Portal (STEP 7 Basic V11, WinCC Basic V11), chociaż migracja do TIA Portal w późniejszych wersjach wprowadziła cykl odświeżania paneli KTP, który ostatecznie wycofał KTP1000 Basic z interfejsem DP na rzecz paneli natywnych dla TIA.

Projekty skonfigurowane w WinCC Flexible dla KTP1000 DP mogą być migrowane do TIA Portal WinCC, jeśli zostanie przeprowadzona modernizacja sprzętu do panelu obecnej generacji, zachowując projekty ekranów, konfiguracje alarmów i dane receptur za pomocą narzędzia migracji TIA Portal.

Instalacja i montaż

Panel montuje się w wycięciu w płaskiej powierzchni, mocując go za pomocą klipsów montażowych dostarczonych z urządzeniem.

Wymiar wycięcia wynosi 299 mm × 227 mm. Maksymalna grubość materiału panelu w miejscu wycięcia to 4 mm.

Stopień ochrony IP65 na przedniej części oznacza, że wyświetlacz i ramka panelu są zabezpieczone przed pyłem i strumieniami wody — standard dla paneli operatorskich maszyn narażonych na rozpryski chłodziwa, wodę do czyszczenia lub zapylone środowiska obróbki.

Tylna część (IP20) nie jest przeznaczona do kontaktu z cieczami lub pyłem przewodzącym.

Instalacja pionowa jest zalecaną orientacją dla zakresu temperatur pracy od 0 do 50°C.

Przy montażu pod kątem do 35° od pionu, zakres temperatur pracy może być zmniejszony — należy zapoznać się z instrukcją montażu panelu, aby uzyskać krzywą redukcji dla kątów montażu innych niż pionowe.

Często zadawane pytania

P1: KTP1000 Basic Color DP został wycofany z produkcji w październiku 2022 r. Jaki jest zalecany zamiennik obecnej generacji?

Obecnym zamiennikiem KTP1000 Basic Color DP firmy Siemens jest panel z serii SIMATIC HMI Basic Panel Generation 2 lub KTP1000 Basic PN, w zależności od wymaganego interfejsu.

W przypadku łączności PROFIBUS DP, obecne zalecenia firmy Siemens obejmują konwerter interfejsu lub migrację do PROFINET, ponieważ panele Basic Panel obecnej generacji skupiają się na komunikacji PROFINET.

W celu bezpośredniego pozyskania zamiennika, rynek wtórny oferuje przetestowane jednostki KTP1000 DP z wycofanych z eksploatacji maszyn.

P2: Czy KTP1000 DP może komunikować się jednocześnie z wieloma sterownikami PLC w tej samej sieci MPI?

W sieci MPI panel KTP1000 można skonfigurować do komunikacji z wyznaczonym procesorem PLC jako jego głównym kontrolerem.

MPI jest magistralą wielopunktową, która pozwala na wiele węzłów, ale panel KTP1000 Basic jest zaprojektowany jako urządzenie HMI z jednym masterem, które utrzymuje komunikację z jednym skonfigurowanym sterownikiem PLC na raz.

W przypadku aplikacji wielokontrolerowych, oddzielne obiekty ekranu mogą być powiązane z tagami z różnych kontrolerów, ale wymaga to starannej konfiguracji w WinCC Flexible i podlega ograniczeniom opóźnień komunikacyjnych sieci MPI.

P3: MTBF podświetlenia panelu wynosi 50 000 godzin. Co to oznacza w praktyce?

50 000 godzin przy 25°C to statystyczny średni czas między awariami podświetlenia LED przy tej temperaturze referencyjnej. W typowych temperaturach pracy maszyn powyżej 25°C, MTBF maleje.

Przy ciągłej pracy 24/7, 50 000 godzin odpowiada około 5,7 roku pracy, zanim podświetlenie statystycznie osiągnie swój punkt środkowy niezawodności.

W praktyce, przyciemnianie podświetlenia jest procesem stopniowym, a planowana wymiana konserwacyjna przed awarią — zamiast reaktywnej wymiany po awarii — jest zalecanym podejściem dla krytycznych stanowisk operatorskich.

P4: Czy ten panel może być używany do zastosowań zewnętrznych, gdzie wymagana jest czytelność w świetle słonecznym?

KTP1000 Basic Color DP jest przeznaczony do instalacji przemysłowych wewnątrz pomieszczeń. Wyświetlacz TFT o 256 kolorach nie jest typu o wysokiej jasności, a bezpośrednie światło słoneczne powoduje znaczne odbicia, które zmniejszają czytelność.

Instalacje zewnętrzne wymagają osłony przeciwsłonecznej/daszka nad panelem, folii antyrefleksyjnej na ekran lub wariantu wyświetlacza o wyższej jasności.

Stopień ochrony IP65 na przedniej części zapewnia ochronę przed deszczem i pyłem, ale jasność wyświetlacza jest czynnikiem ograniczającym przy użyciu na zewnątrz.

P5: Ile komunikatów alarmowych może obsłużyć jednocześnie panel KTP1000 Basic?

Panel KTP1000 Basic obsługuje zarządzanie alarmami za pomocą konfiguracji WinCC Flexible. W architekturze paneli Basic, rozmiar bufora alarmów i liczba jednocześnie aktywnych alarmów są określone przez limity konfiguracji zdefiniowane w WinCC Flexible dla tej klasy urządzeń.

Kompilator projektu wskaże, czy konfiguracja alarmów przekracza limity pamięci lub przetwarzania urządzenia.

Dla aplikacji wymagających rozbudowanego zarządzania alarmami z długimi buforami historii, seria SIMATIC Comfort Panel oferuje większe pojemności bufora alarmów i bardziej zaawansowane funkcje zarządzania alarmami.
