Moduł końcowy Simatic ET200S Siemens 6ES7193-4JA00-0AA0 OEM

Siemens 6ES7193-4JA00-0AA0 | SIMATIC DP ET 200S Moduł końcowy — Część zamienna, 30×106×7,5 mm, 0,05 kg, zamyka rząd modułów elektronicznych

Przegląd

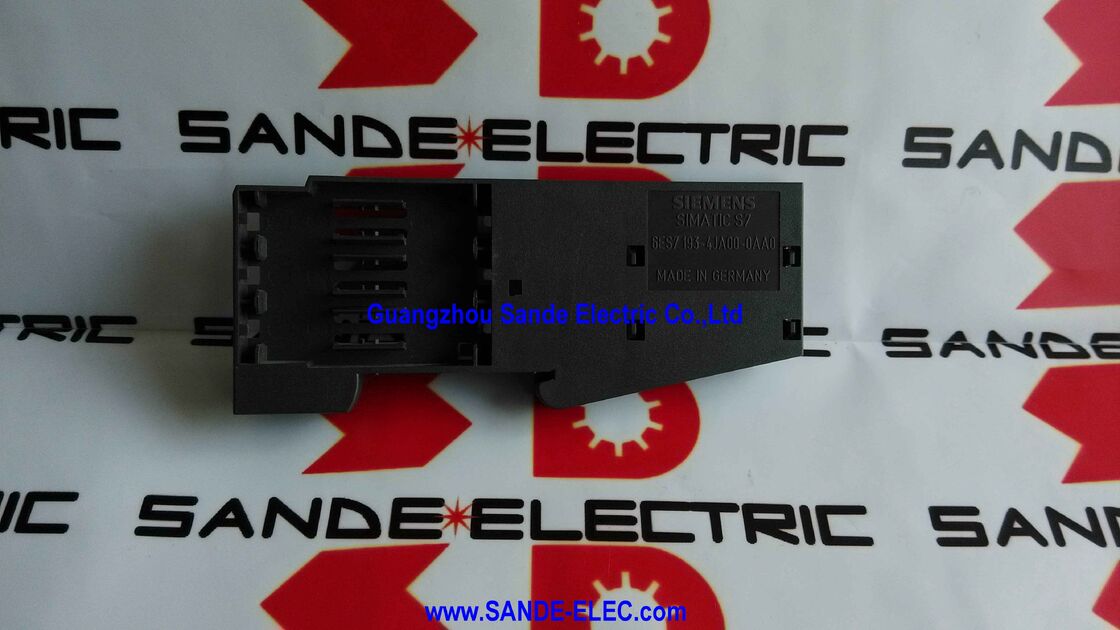

Moduł Siemens 6ES7193-4JA00-0AA0 to moduł końcowy dla rozproszonego systemu wejść/wyjść SIMATIC ET 200S — mały, ale niezbędny komponent, który zamyka każdą stację ET 200S po prawej stronie.

Na pierwszy rzut oka wygląda jak trywialny element sprzętu: cienki moduł z tworzywa sztucznego i metalu, o szerokości 30 mm, wysokości 106 mm i głębokości zaledwie 7,5 mm, ważący 50 gramów.

Jednak bez niego stacja ET 200S albo nie może działać, albo — w niektórych konfiguracjach — tworzy otwartą magistralę pleców, która może powodować błędy komunikacji, fałszywe alarmy diagnostyczne lub uszkodzenie elektroniki pleców.

Fizyczna architektura systemu ET 200S umieszcza moduł interfejsu (IM 151) po lewej stronie każdej stacji, a następnie moduły zasilania i moduły elektroniczne zamontowane na ich modułach zaciskowych wzdłuż szyny stacji.

Wewnętrzna magistrala pleców — połączenie elektryczne łączące wszystkie moduły w stacji — musi być zamknięta po prawej stronie.

Moduł końcowy wykonuje to zamknięcie: stanowi ogranicznik mechaniczny dla montażu i kończy elektryczne zakończenie wewnętrznych połączeń magistrali.

Stacja ET 200S pozbawiona modułu końcowego jest jak plecy z otwartym złączem — zwisające połączenia magistrali stają się źródłem zakłóceń i mogą uniemożliwić modułowi interfejsu prawidłowe zainicjowanie stacji.

Dokumentacja Siemens ET 200S określa moduł końcowy jako wymagany komponent w każdej konfiguracji stacji, a nie jako opcjonalne akcesorium.

Ze względu na niewielkie rozmiary i niską wagę, moduł końcowy jest jednym z elementów, które najczęściej gubią się lub są źle umieszczane podczas montażu, modyfikacji lub konserwacji stacji — dlatego Siemens magazynuje go jako część zamienną z tym dedykowanym numerem zamówienia.

Kluczowe specyfikacje

Architektura ET 200S — Dlaczego zakończenie jest ważne

SIMATIC ET 200S to granularna platforma rozproszonych wejść/wyjść firmy Siemens — zaprojektowana tak, aby umieścić dokładnie odpowiednią liczbę punktów wejścia/wyjścia w każdej lokalizacji maszyny, zamiast wymuszać stosowanie zbyt dużych modułów wejścia/wyjścia.

Każda stacja ET 200S jest budowana moduł po module: najpierw moduł interfejsu, następnie moduły zasilania, a następnie kombinacje dwukanałowych modułów wejść cyfrowych, dwukanałowych modułów wyjść cyfrowych, dwukanałowych modułów analogowych i innych specjalistycznych modułów elektronicznych — każdy sparowany z modułem zaciskowym, który przenosi okablowanie terenowe.

Stacja może być tak mała jak jeden moduł elektroniczny lub tak duża, jak maksymalna obsługiwana konfiguracja modułu interfejsu.

Wewnątrz tego zespołu, wewnętrzna magistrala łączy wszystkie moduły od lewej do prawej wzdłuż szyny DIN.

Moduł interfejsu steruje magistralą po lewej stronie, kierując dane komunikacyjne PROFIBUS DP, zasilanie logiczne 24 V DC i sygnały identyfikacji modułów do wszystkich zainstalowanych modułów elektronicznych.

Magistrala musi być zakończona po prawej stronie, aby zapobiec odbiciom i zasygnalizować modułowi interfejsu, że skanowanie osiągnęło koniec stacji.

Bez modułu końcowego pojawiają się dwa problemy. Mechanicznie, ostatni moduł zaciskowy w rzędzie nie ma mechanizmu blokującego po prawej stronie — niektóre konstrukcje modułów zaciskowych polegają na mechanicznym zazębieniu modułu końcowego, aby mocno zamocować ostatni moduł do szyny.

Elektrycznie, otwarty koniec magistrali może generować błędy komunikacji w cyklu diagnostycznym modułu interfejsu. Oba problemy są rozwiązywane przez prawidłowe zainstalowanie modułu końcowego jako ostatniego elementu po prawej stronie każdej stacji ET 200S.

Wymiary i forma fizyczna — 30×106×7,5 mm

Smukła głębokość 7,5 mm i szerokość 30 mm modułu końcowego pasują do profilu modułu zaciskowego ET 200S — integruje się równo z zamontowaną stacją, nie wystając poza moduły elektroniczne.

Wysokość 106 mm odpowiada standardowej wysokości modułu ET 200S, zachowując jednolity wygląd stacji na szynie DIN.

Te wymiary wyjaśniają wagę modułu wynoszącą 50 g.

Pomimo niskiej wagi, obudowa modułu końcowego jest wykonana z tego samego tworzywa konstrukcyjnego co inne komponenty ET 200S — odpornego na warunki otoczenia (wilgotność, wibracje, zanieczyszczenia powietrza) typowe dla środowisk szaf sterowniczych.

Moduł nie wymaga zewnętrznego zasilania, konfiguracji ani konfiguracji sprzętu STEP 7. Jego funkcja jest całkowicie pasywna: zamyka połączenia otrzymywane od ostatniego aktywnego modułu w rzędzie.

Magazynowanie modułu końcowego — Praktyczne uwagi dotyczące konserwacji

Ponieważ jedna stacja ET 200S wymaga jednego modułu końcowego, obiekt z wieloma stacjami ET 200S w swoim wyposażeniu produkcyjnym potrzebuje odpowiedniej liczby — jednego na zainstalowaną stację, plus zapas konserwacyjny.

Waga 0,05 kg i kompaktowe wymiary oznaczają, że wiele modułów końcowych można magazynować w małej przestrzeni przy minimalnych kosztach.

Najczęstsze scenariusze, w których moduł końcowy staje się krytyczną częścią zamienną, to:

Rozbudowa stacji: Dodanie modułów elektronicznych do istniejącej stacji ET 200S wymaga usunięcia modułu końcowego, włożenia nowych modułów i ponownego zainstalowania modułu końcowego w nowej, skrajnej prawej pozycji. Jeśli moduł końcowy zostanie zgubiony lub uszkodzony podczas tego procesu, stacja nie będzie mogła zostać ponownie uruchomiona.

Relokacja stacji: Przenoszenie stacji ET 200S podczas rekonfiguracji maszyny czasami powoduje zgubienie modułu końcowego wśród innych komponentów podczas demontażu. Posiadanie zapasu na rękę pozwala uniknąć opóźnień w oczekiwaniu na zamówienie i dostawę zamiennika.

Uruchomienie nowej stacji: Podczas uruchamiania nowej stacji ET 200S z poszczególnych komponentów — szczególnie na rynkach, gdzie komponenty są pozyskiwane od wielu dostawców — moduł końcowy może nie być dołączony do zestawu modułów, jeśli został zamówiony osobno. Upewnienie się, że znajduje się na liście materiałowej, zapobiega opóźnieniom w dniu montażu.

FAQ

P1: Czy jeden moduł końcowy jest wymagany na stację ET 200S, czy na szafę?

Jeden moduł końcowy jest wymagany na stację ET 200S — konkretnie, jeden na skrajnej prawej stronie zespołu modułów każdej stacji.

W przeciwieństwie do niektórych modułowych systemów PLC, gdzie komponent końcowy jest potrzebny na segment szyny, architektura ET 200S wykorzystuje jeden moduł końcowy na kompletną stację, niezależnie od liczby zainstalowanych w tej stacji modułów elektronicznych i zaciskowych.

Jeśli obiekt ma cztery oddzielne stacje ET 200S w różnych lokalizacjach maszyn, wymagane są cztery moduły końcowe.

P2: Moduł jest wymieniony jako część zamienna. Czy to oznacza, że był pierwotnie dołączony do innych komponentów ET 200S?

Tak. W oryginalnej dostawie systemu ET 200S moduły końcowe są zazwyczaj dołączane do pakietu modułu interfejsu lub jako część zestawu stacji.

6ES7193-4JA00-0AA0 jest wymieniony jako część zamienna, ponieważ jego głównym celem na rynku jest zastąpienie zgubionych, uszkodzonych lub brakujących modułów końcowych w istniejących instalacjach.

W przypadku nowych stacji ET 200S budowanych od podstaw, moduł końcowy powinien być wyraźnie uwzględniony na liście zakupu komponentów, ponieważ może, ale nie musi, być dołączony do indywidualnych zamówień modułów od dystrybutorów.

P3: Czy moduł końcowy 6ES7193-4JA00-0AA0 może być używany zarówno z wariantami PROFIBUS DP, jak i PROFINET ET 200S?

Funkcja modułu końcowego polega na mechanicznym i pasywnym zakończeniu magistrali elektrycznej — nie przenosi on żadnej elektroniki specyficznej dla protokołu.

6ES7193-4JA00-0AA0 jest fizycznie kompatybilny ze stacjami ET 200S opartymi zarówno na modułach interfejsu PROFIBUS DP (IM 151-1, IM 151-3 dla PROFINET), ponieważ geometria wewnętrznego złącza magistrali pleców jest taka sama we wszystkich typach stacji ET 200S.

Moduł końcowy po prostu zamyka wszelkie połączenia magistrali, które otrzymuje od ostatniego modułu elektronicznego/zaciskowego w rzędzie, niezależnie od protokołu sieciowego stacji.

P4: Czy stacja ET 200S generuje alarm diagnostyczny, jeśli brakuje modułu końcowego?

Moduł interfejsu może wykryć brak modułu końcowego w niektórych konfiguracjach — szczególnie gdy konfiguracja stacji zapisana w masterze PROFIBUS (STEP 7 HW Config) oczekuje określonej struktury stacji.

Jeśli stacja nie raportuje poprawnie podczas skanowania magistrali, master DP generuje błąd diagnostyczny slave'a.

W praktyce niektóre konfiguracje ET 200S mogą działać bez generowania natychmiastowego krytycznego alarmu, ale brakujący moduł końcowy stwarza ryzyko sporadycznych błędów komunikacji, szczególnie w środowiskach o dużych zakłóceniach elektrycznych.

Instalacja modułu końcowego jest zawsze prawidłowym działaniem, nawet jeśli nie jest widoczny żaden natychmiastowy alarm.

P5: Jaka jest maksymalna liczba modułów elektronicznych, które można zainstalować w jednej stacji ET 200S przed modułem końcowym?

Maksymalna liczba modułów elektronicznych na stację ET 200S zależy od wariantu modułu interfejsu. Ze standardowym modułem interfejsu IM 151-1 DP można zainstalować do 63 modułów elektronicznych w jednej stacji (chociaż praktyczne maksimum jest często ograniczone przez pojemność prądową zasilacza i specyficzny miks modułów). Z IM 151-3 PN (PROFINET) maksymalna liczba jest również zależna od wariantu.

Niezależnie od liczby modułów, wymagany jest dokładnie jeden moduł końcowy — zawsze w skrajnej prawej pozycji stacji, po ostatnim module elektronicznym.
