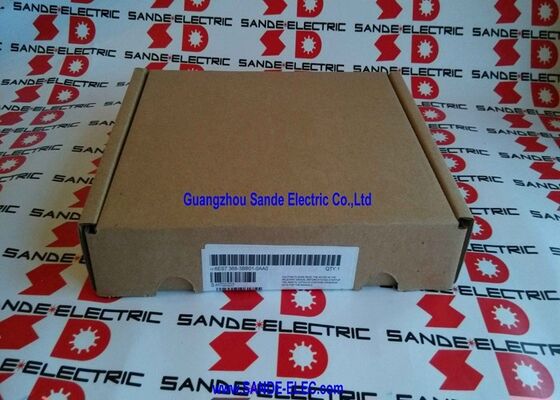

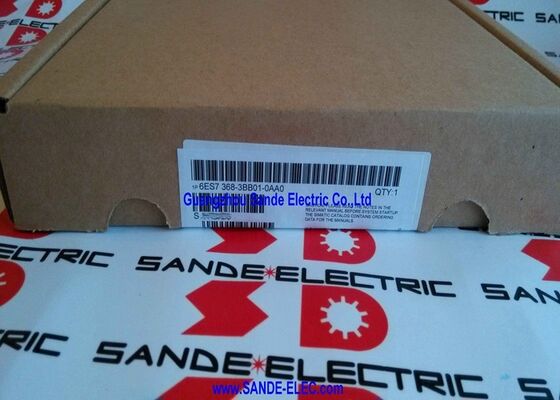

6ES7368-3BB01-0AA0

S7-300 Rozszerzenie wielowystosowane

6ES7368-3BB01-0AA0 to 1-metrowy kabel rozszerzający, który łączy elektrycznie centralny regał SIMATIC S7-300 z jednym lub większą liczbą regałów rozszerzających (niewolników) za pośrednictwem pary modułów interfejsu IM 360/IM 361.W standardowej konfiguracji S7-300 z jedną półką, wszystkie moduły I/O zajmują jeden stojak z 18 lub 9 gniazdkami wraz z procesorem.rozszerzenie wielowystosowane za pośrednictwem IM 360/361 i ten kabel łączący dodaje do tego trzy dodatkowe wystosowania rozszerzające.

Bez tego kabla,nie istnieje przyczepa tylnej płaszczyzny pomiędzy wysyłającym IM 360 w centralnym stojaku a odbierającym IM 361 w stojaku rozszerzającym stojaki rozszerzające pozostają odłączone elektrycznie od procesora.

Główne specyfikacje

Konfiguracja maksymalnego rozszerzenia

System S7-300 IM 360/361 obsługuje:

Maksymalnie 3 półki rozszerzające:Jeden moduł IM 360 (centralny) do maksymalnie trzech modułów IM 361 (jeden na rack rozszerzający).

Maksymalna całkowita długość kabla:Suma wszystkich długości kabli w łańcuchu autobusowym IM 360/361 nie może przekroczyć 10 metrów. 6ES7368-3BB01-0AA0 (1 m) jest najkrótszą standardową długością Dłuższe kable (2.5m, 3m, 5m) są dostępne dla stojaków w sąsiednich panelach lub większych obudowach paneli.

Wnioski

Wysoka liczba I/O w automatyce przemysłowej:Maszyny produkcyjne, systemy przenośnikowe, and process automation installations with more I/O points than one S7-300 rack accommodates — adding expansion racks via IM 360/361 and this cable extends the available I/O count without changing the CPU or programming environment.

Układy podzielonych paneli:Panele sterujące, w których moduły I/O dla różnych sekcji maszyny są rozmieszczone w oddzielnych podsekcjach paneli lub sąsiednich szafkach stawkach rozszerzających w każdej sekcji,podłączony do IM 360 centralnego regału za pomocą kabli rozszerzających.

ET 200M stacje peryferyjne:SIMATIC ET 200M wykorzystuje ten sam format modułu S7-300 na PROFIBUS lub PROFINET

System sterowania maszynami narzędziowymi i instalacjami przetwórczymi:Kompleksowe maszyny narzędziowe z wieloma osiami, modułami I/O i modułami komunikacyjnymi przekraczającymi pojemność pojedynczej regałówki ∙ 6ES7368-3BB01-0AA0 rozszerza dostępne automaty modułowe, aby pomieścić wszystkie wymagane moduły.

Częste pytania

P1: Ile półek rozszerzających IM 361 można podłączyć za pomocą IM 360/361 do kabla 6ES7368?

IM 360 obsługuje maksymalnie trzy półki rozszerzające, z których każda zawiera jeden IM 361.Każdy segment wykorzystuje jeden kabel 6ES7368Całkowita długość kabli przez wszystkie segmenty nie może przekraczać 10 metrów.

P2: Jakie typy modułów I/O obsługuje 6ES7368-3BB01-0AA0 w stojaku rozszerzającym?

Kabel rozszerzający zawiera pełną szybę tylnej S7-300 supporting all S7-300 I/O module types: digital input (DI), digital output (DO), analogue input (AI), analogue output (AO),i moduły komunikacyjne (CP)Moduły I/O z racków rozszerzeniowych są skonfigurowane w narzędziu konfiguracji sprzętowej SIMATIC STEP 7 dokładnie tak, jak gdyby znajdowały się w centralnym rackie.

P3: Czy w każdym z rozszerzaczy S7-300 wymagane jest oddzielne źródło zasilania?

Tak, każda stacja rozszerzeniowa wymaga własnego modułu zasilania PS307 (lub równoważnego) 24V DC. Kabel rozszerzeniowy 6ES7368 przenosi autobus komunikacyjny tła, ale nie zasilanie stacji 24V.Wszystkie moduły w stojaku rozszerzającym pobierają zasilanie z lokalnego źródła zasilania stojakuBrak zasilania westawu rozszerzającego uniemożliwia działanie każdego modułu w tym stawce.

P4: Jakie są objawy uszkodzonego lub odłączonego kabla rozszerzającego 6ES7368-3BB01-0AA0?

CPU S7-300 generuje błędy konfiguracji sprzętu w diagnostyce STEP 7, gdy moduły stoiska rozszerzenia są niedostępnelub BUS_DF (bus disturbance) w buforze diagnostycznym procesora. Cały I/O w dotkniętym stożku rozszerzającym trafia do domyślnych stanów awarii procesora (zwykle wyjścia są wyłączone).Połączenie lub wymiana kabla i ponowne uruchomienie procesora zazwyczaj przywracają pracę natychmiast.
