6FX5002-2EQ10-1BA0 | Kabel sygnałowy enkodera absolutnego Siemens — 10 m / 30 V / M23 + Sub-D / MOTION-CONNECT 500 / MC/HP GMC / SINAMICS

Kabel enkodera absolutnego o standardowej długości do systemów serwo SINAMICS

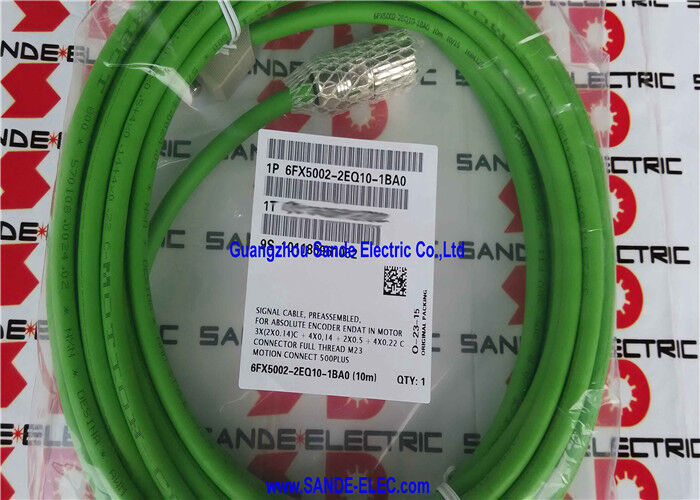

6FX5002-2EQ10-1BA0 to 10-metrowy, wstępnie zmontowany kabel sygnałowy enkodera absolutnego z gamy MOTION-CONNECT 500 firmy Siemens — najpowszechniej stosowana długość tego typu kabla, obejmująca większość standardowych odległości kabli od szafy przemiennika do silnika w przemysłowych zastosowaniach serwonapędów. Długość 10 m jest odpowiednia dla typowych obrabiarek CNC i instalacji automatyki przemysłowej, w których szafy napędowe są umieszczone w standardowych odległościach od osi maszyny.

6FX5002-2EQ10-1BA0, skatalogowany w rodzinie produktów MC/HP - Cables GMC (Motion Control / High Performance, General Motion Control) firmy Siemens, jest określonym kablem enkodera dla SINAMICS S120 i powiązanych systemów napędowych wykorzystujących serwomotory SIMOTICS wyposażone w enkoder absolutny w statycznych konfiguracjach prowadzenia kabli.

Kluczowe dane techniczne

MC/HP GMC — rodzina kabli do sterowania ruchem

„MC/HP - Cables GMC” oznacza 6FX5002-2EQ10-1BA0 w rodzinie produktów Siemens Motion Control / High Performance Cables do ogólnego sterowania ruchem:

MC/HP:Motion Control / High Performance — kategoria kabli dla enkodera i kabli sygnałowych systemu napędowego SINAMICS.

GMC (ogólna kontrola ruchu):Podrodzina kabli obejmująca SINAMICS S120, S110 i powiązane platformy sterowania ruchem – obejmująca zarówno kable zasilające, jak i sygnałowe dla pełnego systemu okablowania silnika napędowego SINAMICS.

Aplikacje

Bezpośrednie sprzężenie zwrotne położenia osi SINAMICS S120:Centra obróbcze CNC, centra tokarskie i szlifierki wykorzystujące SINAMICS S120 z silnikami SIMOTICS z enkoderem absolutnym – bezpośrednie położenie osi bez bazowania przy uruchomieniu.

Środowiska produkcyjne obrabiarek CNC:Produkcyjne urządzenia CNC, w których wyeliminowanie cykli bazowania osi rozruchowych skraca nieprodukcyjny czas maszyny — każda oś z absolutnym sprzężeniem zwrotnym enkodera unika ruchu referencyjnego przy każdym cyklu zasilania.

Pozycjonowanie serwomechanizmów automatyki przemysłowej:Sterowane przez SINAMICS pozycjonowanie serwomechanizmów w zautomatyzowanym montażu, transporcie materiałów i automatyce precyzyjnej – gdzie zachowanie bezwzględnego położenia w przypadku zdarzeń związanych z wyłączeniem zasilania upraszcza zarządzanie stanem sterownika.

Modernizacje obrabiarek:Zamienne kable enkodera absolutnego w maszynach poddawanych modernizacji napędu lub systemu enkodera SINAMICS — długość 10 m pokrywa większość standardowych przebiegów kabli osi obrabiarek CNC.

Często zadawane pytania

P1: Dlaczego kabel enkodera 6FX5002-2EQ10 ma więcej przewodów niż kabel rezolwera?

Resolwer (3 pary sygnałów + zasilanie = 8 przewodów) jest urządzeniem analogowym wymagającym jedynie kanałów wzbudzenia i sinus/cosinus. Enkoder absolutny z interfejsem EnDat to urządzenie cyfrowe komunikujące się za pomocą protokołu szeregowego — wymagające dedykowanego zegara, danych i par sygnałów włączających wraz ze ścieżkami analogowymi o wysokiej rozdzielczości i zasilaniem enkodera. Dodatkowa funkcja wymaga dodatkowych przewodów, co skutkuje 16-żyłową konstrukcją kabla EQ10 w porównaniu z 12 żyłami w prostszych kablach enkodera.

P2: Czym różnią się zastosowania 10 m (6FX5002-2EQ10-1BA0) i 15 m (6FX5002-2EQ10-1BF0)?

Obydwa kable mają identyczną specyfikację – te same przewody, średnicę, złącza i zgodność z normami. Jedyną różnicą jest długość: 10 m dla tras kablowych w promieniu 10 m, 15 m dla tras od 10 m do 15 m. Zmierz rzeczywistą ścieżkę routingu i wybierz odpowiednią długość. Użycie kabla o długości 15 m tam, gdzie wystarczy 10 m, powoduje powstanie nadmiaru kabla, który należy zagospodarować w instalacji.

P3: Jaka jest maksymalna długość kabla do sprzężenia zwrotnego enkodera EnDat w systemach SINAMICS?

Dokumentacja SINAMICS S120 SMC20 określa maksymalną długość kabla enkodera dla enkoderów absolutnych EnDat. EnDat to protokół synchroniczny z zegarem — przy dłuższych kablach opóźnienie linii transmisyjnej i pojemność kabla wpływają na marginesy taktowania. Firma Siemens określa maksymalną długość kabla, aby zapewnić niezawodną transmisję danych. Zarówno warianty 10 m, jak i 15 m mieszczą się w typowych specyfikacjach dotyczących maksymalnej długości; potwierdź dla konkretnych częstotliwości zegara EnDat z dokumentacji SMC20.

P4: Czy 6FX5002-2EQ10-1BA0 jest kompatybilny z enkoderami absolutnymi SSI oraz EnDat?

Konstrukcja kabla 6FX5002-2EQ10 (liczba przewodów, ekranowanie i złącze) została zaprojektowana dla interfejsu enkodera absolutnego (EnDat) specyficznego dla silników SIMOTICS ze zintegrowanymi enkoderami absolutnymi. Kodery SSI korzystają z innego protokołu interfejsu i mogą mieć różne przyporządkowanie pinów – kabel 2EQ10 nie jest automatycznie kompatybilny z typami koderów SSI. W przypadku połączeń enkodera SSI należy sprawdzić w dokumentacji interfejsu konkretnego enkodera, jaki typ kabla MOTION-CONNECT ma zastosowanie.
