CZYTACJA SYGNAŁOWA 6FX5002-2EQ10-1BF0 6FX5 002-2EQ10-1BF0 6FX5OO2-2EQ1O-1BFO

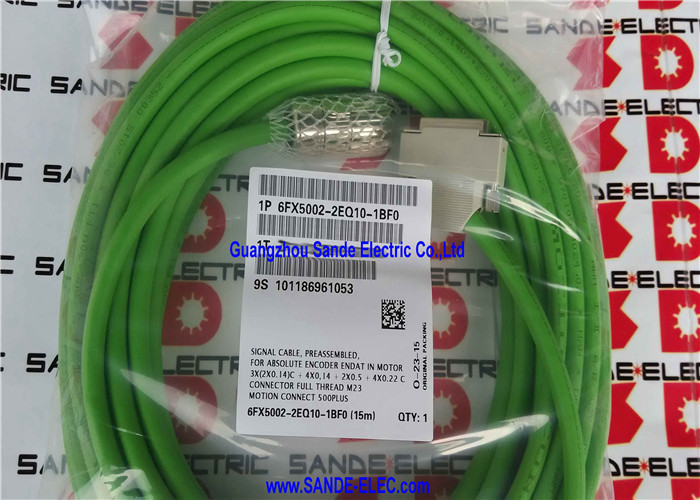

6FX5002-2EQ10-1BF0. Siemens Absolute Encoder Signal Cable 15m / M23 + 25-pin Sub-D / MOTION-CONNECT 500 / 16 Przewodników / UL / CSA

Kabel sygnału absolutnego kodera w odległości 15 m

The 6FX5002-2EQ10-1BF0 is a 15-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 500 Basic Line — the fixed-installation cable for connecting the absolute encoder integrated in SIMOTICS servo motors to the SINAMICS drive's encoder input interfaceDługość 15 m służy instalacjom napędowym na średnie odległości, w których serwomotor znajduje się w odległości około 12-15 metrów od kabiny napędowej za pomocą trwałego przewodu kablowego.

Oznaczenie MOTION-CONNECT 500 definiuje go jako kabel Basic Line, zaprojektowany do instalacji statycznej (stacjonarnej) lub głównie stacjonarnej, a nie do ciągłej obsługi linii kablowej.MOTION-CONNECT 500 kabli stanowią opłacalny wybór dla serwoinstalacji, w których trasa kablowa nie podlega wielokrotnemu gięciu.

Główne specyfikacje

Absolute Encoder, co ten kabel łączy

Wbudowany w silnik absolutny koder zapewnia pełne informacje o pozycji angulu wału w ciągu jednego obrotu w przypadku typów pojedynczych skrętów, plus skumulowaną liczbę skrętów w przypadku wersji wielokrotnych.W przeciwieństwie do koderów przyrostowych, które liczą impulsy od znaku odniesienia, absolutny koder zachowuje dane o pozycji nawet po przerwaniu zasilania.

Kabel 6FX5002-2EQ10 służy doZakończenieinterfejs ¢ przyjęty przez Siemens protokół szybkiego kodu seryjnego dla absolutnych koderów zintegrowanych z serwomotorami SIMOTICS:

kanał komunikacji seryjnej (pary 3×2×0,14mm2):Protokół EnDat przesyła dane o pozycji bezwzględnej dwukierunkowo na parach sygnałów różniczkowych. Napęd wysyła impulsy zegara i polecenia.koder reaguje z danymi o pozycji i informacjami diagnostycznymi.

Przewodniki pomocnicze (4 × 0,14 mm2):Dodatkowe sygnały i linie komunikacyjne specyficzne dla napędu do identyfikacji kodera, odczytu diagnostycznego i monitorowania termicznego.

Przewodniki zasilające (2×0,5 mm2):Zasilanie elektroniki kodera w silniku koder wymaga 5 V prądu stałego przy niskim prądzie, zasilany przez przewody 0,5 mm2.

Przewodniki torów o wysokiej rozdzielczości (4 × 0,23 mm2):Dodatkowe kanały sygnałowe dla ścieżek pozycji o wysokiej rozdzielczości zapewniające lepszą rozdzielczość kątową poza podstawową rozdzielczością kanału seryjnego.

Wnioski

SINAMICS S120 z SMC20 lub wbudowanym interfejsem kodera:Centrum obróbki CNC i serwo napędy przemysłowe z wykorzystaniem SINAMICS S120 z absolutną odwrotną informacją z kodera dla bezpośredniej pracy w osi bez ukierunkowania bez konieczności przemieszczania punktu odniesienia podczas uruchamiania maszyny.

Napędy osi CNC SINUMERIK:Osi narzędziowych sterowanych przez SINUMERIK, w których 15-metrowy przewód od kabiny napędowej do silnika pasuje do fizycznego układu maszyny.

Wysokiej precyzji pozycjonowanie servo:Osi serwo wymagające utrzymania pozycji bezwzględnej poprzez wyłączenie zasilania. Absolute encoder eliminuje sekwencje rozpoczęcia, poprawiając czas pracy produkcji i przepustowość maszyny.

Częste pytania

P1: Jaka jest maksymalna odległość przechodzenia przez linię kablową MOTION-CONNECT 500? Kiedy należy użyć 800PLUS?

Kable MOTION-CONNECT 500 są badane pod kątem przechodzenia przez linię kablową na odległości do 5 metrów.wymagany jest odpowiednik MOTION-CONNECT 800PLUS Dynamic Line (6FX8002-2EQ10)W przypadku instalacji statycznych lub powoli poruszających się w granicach 5 m, MOTION-CONNECT 500 jest odpowiedni zarówno pod względem technicznym, jak i handlowym.

P2: Jaka jest zaleta absolutnego kodera zwrotnego w porównaniu z koderem przyrostowym dla osi serwo CNC?

Absolute encoder zachowuje dane o pozycji wału przez cykle zasilania, napęd SINAMICS zna dokładną pozycję osi natychmiast po włączeniu.wymaganie ruchu odniesienia, zanim oś będzie mogła działać w trybie sterowanym pozycjąAbsolute osi kodujące eliminują cykl rozpoczęcia, skracając czas konfiguracji maszyny, szczególnie cenne w maszynach wieloosiowych, w których wszystkie osi muszą być gotowe przed rozpoczęciem produkcji.

P3: Który moduł interfejsu kodera SINAMICS łączy się z kablami 6FX5002-2EQ10?

25-pinowy złącze Sub-D łączy się z wejściem kodera modułu czujnika SINAMICS S120 SMC20. SMC20 przetwarza dane absolutnej pozycji EnDat i przekazuje je do sterowania napędem SINAMICS.Alternatywnie, niektóre moduły silnika SINAMICS S120 mają zintegrowane wejście kodera, które akceptuje ten sam 25-pin interfejs Sub-D.Potwierdź z dokumentacji konfiguracji sprzętu SINAMICS S120, który moduł interfejsu ma zastosowanie do konkretnej konfiguracji napędu.

P4: Czy 6FX5002-2EQ10-1BF0 (15m) może zastąpić krótszy kabel w tej samej instalacji?

Tylko jeśli dłuższy kabel może być skierowany bez naruszenia wymogów minimalnego promienia gięcia i bez tworzenia zwiniętego nadmiaru kabla, który tworzy pętlę anteny EMC.Wybór prawidłowej długości kabla dla instalacji jest lepszy niż przekierowanie dłuższego kabla z nadmiaremJeśli kabel 15 m jest już zainstalowany i wymaga wymiany, przed zamówieniem należy potwierdzić, że trasa nadal odpowiada długości 15 m.
