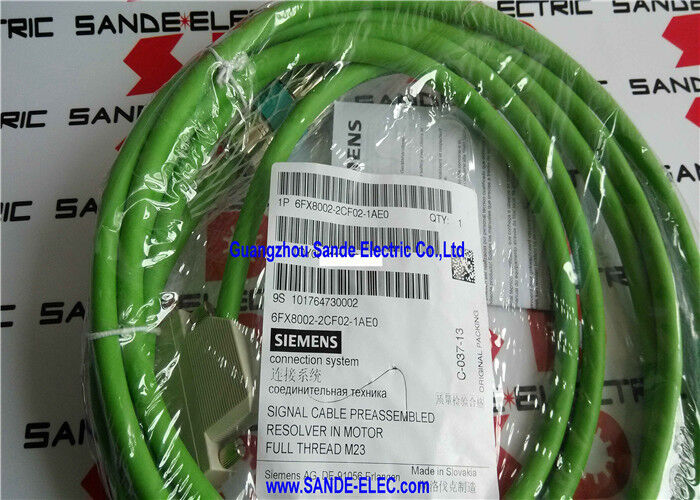

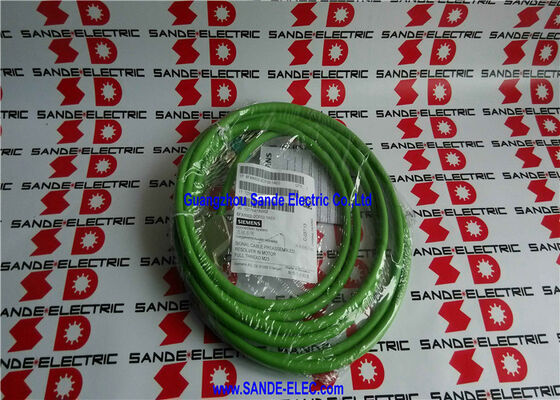

6FX8002-2CF02-1AE0 | Kabel sygnałowy resolwera Siemens — 4 m / M23 + 25-pinowy Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Krótki kabel sprzężenia zwrotnego rezolwera do instalacji napędu kompaktowego

6FX8002-2CF02-1AE0 to 4-metrowy wariant wstępnie zmontowanego kabla sygnałowego rezolwera MOTION-CONNECT 800PLUS firmy Siemens — kabla o niewielkiej odległości do instalacji napędowych, w których serwosilnik jest umieszczony blisko szafy napędowej SINAMICS. Kabel ten o długości 4 m obsługuje połączenia wewnątrz szafy, krótkie osie maszyn i kompaktowe centra obróbkowe, w których silnik i napęd znajdują się w niewielkiej odległości.

Kabel przenosi kompletny obwód sprzężenia zwrotnego rezolwera pomiędzy silnikiem a modułem czujnika SINAMICS SMC10 lub równoważnym interfejsem rezolwera: zasilanie wzbudzenia z napędu do rezolwera oraz analogowe sygnały położenia sinus/cosinus z rezolwera z powrotem do przemiennika.

Kluczowe dane techniczne

MOTION-CONNECT 800PLUS z możliwością doczepiania — przystosowane do prowadzenia kabli

Pomimo krótkiej długości 4 m, 6FX8002-2CF02-1AE0 posiada pełną specyfikację MOTION-CONNECT 800PLUS:

Ciągła elastyczność:Kabel jest przystosowany do pracy w prowadnicach kablowych (prowadnik kablowy) — drobno skręcone przewodniki, elastyczna powłoka zewnętrzna z PUR i konstrukcja odporna na skręcanie zapewniają integralność sygnału podczas ciągłych cykli zginania.

Zwiększona odporność na olej:Oznaczenie 800PLUS zwiększa odporność na oleje tnące i płyny hydrauliczne w porównaniu ze standardowym MOTION-CONNECT 800 — kable rezolwera prowadzone są w pobliżu powierzchni silnika, gdzie często występuje narażenie na płyny z obrabiarek.

Zgodność z DESINĄ:Interfejs złącza M23 i kodowanie kolorami RAL są zgodne ze standardami DESINA — zapewniając spójność interfejsu ze sprzętem napędowym SINAMICS we wszystkich generacjach produktów.

Aplikacje

SINAMICS S120 z SMC10 — instalacje kompaktowe:Konfiguracje napędów SINAMICS S120 wykorzystujące moduł czujnika SMC10 do przekazywania informacji zwrotnej o położeniu rezolwera, gdzie odległość silnika od szafy nie przekracza 4 m – co jest powszechne w kompaktowych centrach obróbkowych i sprzęcie testowym montowanym na stole warsztatowym.

Silniki SINAMICS do montażu w szafie:Pozycje silników serwo bezpośrednio przylegających do szafy sterowniczej — silniki wrzecionowe w małych centrach tokarskich CNC, napędy osi posuwu w szlifierkach kompaktowych i podobne instalacje o krótkich seriach.

Części zamienne do uruchomienia obrabiarek CNC:Kabel o długości 4 m służy jako kabel o standardowej długości do użytku — przydatny, gdy rzeczywiste poprowadzenie kabla wymaga oceny przed zamówieniem ostatecznej dłuższej długości.

Często zadawane pytania

P1: Dlaczego warto wybrać 6FX8002-2CF02-1AE0 zamiast dłuższego wariantu do krótkiej instalacji?

Użycie odpowiedniej długości pozwala uniknąć nadmiaru kabla w instalacji — nadmiar kabla zwinięty lub związany w korytku kablowym powoduje naruszenie minimalnego promienia zgięcia i zmniejsza wydajność EMC poprzez utworzenie niezamierzonej pętli anteny. W przypadku trasy o długości 4 m właściwym kablem będzie 6FX8002-2CF02-1AE0. Dodanie tylko limitu trasy: jeśli trasa ma faktycznie 3,5 m, odpowiedni będzie kabel o długości 4 m; jeśli zbliża się do 5 m, wymagana jest następna większa długość.

P2: Czy kabel rezolwera jest wymienny pomiędzy różnymi wariantami modułu czujnika SINAMICS?

Model 6FX8002-2CF02 jest przeznaczony do interfejsu modułu czujnika SMC10. Inne moduły sprzężenia zwrotnego SINAMICS (enkodery SMC20, SMC30, DRIVE-CLiQ) wykorzystują różne typy kabli. Kabel resolwera nie jest wymienny z kablami sygnałowymi enkodera — różnią się zarówno złącza fizyczne, jak i przyporządkowanie pinów. Przed wyborem tego kabla sprawdź w dokumentacji konfiguracji sprzętu SINAMICS S120, czy kombinacja SMC10/rezolwer ma zastosowanie.

P3: Czy długość kabla wpływa na dokładność pomiaru resolwera w systemach SINAMICS?

Dłuższe kable zwiększają całkowitą pojemność i obciążenie rezystancji w obwodach wzbudzenia resolwera i sygnałowych. Nadmierna długość kabla osłabia amplitudę sygnału sinusoidalnego/cosinusowego docierającego do wejścia ADC SMC10. Dokumentacja SMC10 określa maksymalną długość kabla dla konkretnego typu rezolwera — kabel o długości 4 m mieści się w granicach wszelkich standardowych ograniczeń długości kabla rezolwera i zapewnia minimalne obciążenie sygnału.

P4: Jakie zakończenie ekranowania jest wymagane dla 6FX8002-2CF02-1AE0?

Złącza M23 i Sub-D zapewniają zakończenie ekranu na obu końcach — obudowy złączy uziemiają ogólny ekran kabla do ramy silnika (koniec M23) i do obudowy modułu SMC10 (koniec Sub-D). Nie jest wymagane oddzielne zakończenie ekranu polowego. Postępuj zgodnie z instrukcją instalacji SINAMICS S120, aby uzyskać prawidłowe połączenie uziemienia ekranu po stronie modułu.
