Kabel sygnałowy 6FX8002-2CF02-1DA0 6FX8 OO2-2CFO2-1DAO 6FX8OO2-2CFO2-1DAO

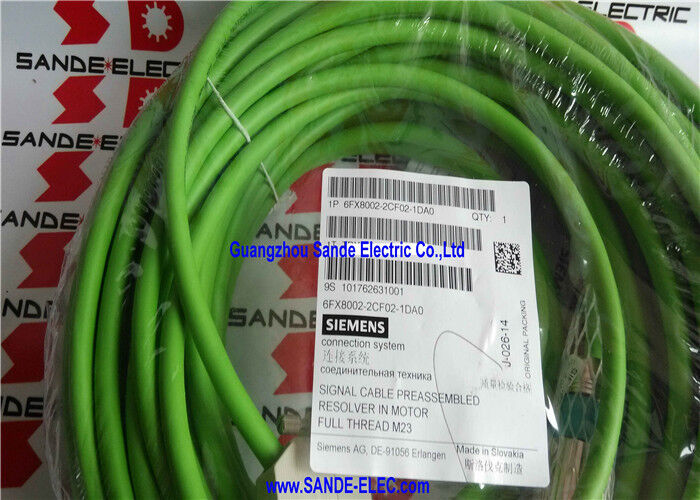

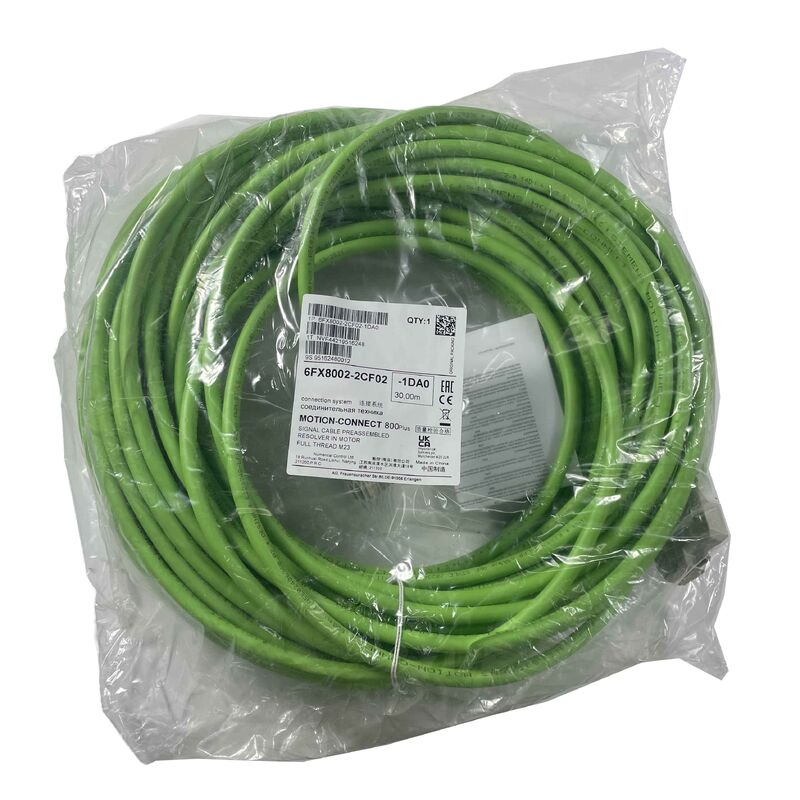

6FX8002-2CF02-1DA0 ∙ Siemens Resolver Signal Cable 30m / M23 Full Thread / MOTION-CONNECT 800PLUS / UL / CSA / DESINA

MOTION-CONNECT 800PLUS Kabel rozdzielczy na 30 m

6FX8002-2CF02-1DA0 jest 30-metrowym wariantem wstępnie montowanego kabla sygnału rozwiązującego MOTION-CONNECT 800PLUS firmy Siemens dla serwo napędów SINAMICS.Ma te same sygnały zwrotne jako wariant 40m (6FX8002-2CF02-1EA0) z identyczną konfiguracją przewodnika, średnica zewnętrzna i specyfikacja złącza różnica polega na długości kabla: 30m w porównaniu z 40m.

Długość 30 m służy instalacjom serwookołowym, w których droga kabli od skrzynki napędowej do rozwiązacza silnika obejmuje 20-30 metrówi osi automatyki przemysłowej z przedłużonymi przebiegami linii kablowych, które wymagają następnej standardowej długości poniżej 40 m.

Główne specyfikacje

M23 Całkowita nić

Złącze M23 na 6FX8002-2CF02-1DA0 zabezpiecza połączenie zwrotnego rozwiązującego na końcu silnika:

Zamknięcie całego węzła:Całkowite sprzęgło nawinięte włącza całkowicie gniazdo rozwiązującego M23 po stronie silnika ̇ zapewniając pozytywne blokowanie mechaniczne, które przeciwstawia się rozluźnianiu wibracji w obsłudze maszyny narzędziowej.Połączenie z częściowym węzłem lub szybkim odłączeniem stopniowo uwolniłoby się od wibracji silnika, powodując przerywaną utratę sygnału rozstrzygającego, co generuje nieregularne błędy zwrotne pozycji w napędzie SINAMICS.

Ochrona intelektualna:Całkowicie włączony złącze M23 zapewnia ochronę IP67 w połączeniu końcowym silnika, zapobiegając skażeniu płynu chłodzącego i układu chipowego kontaktami sygnału rozstrzygającego.

Zgodność z przepisami DESINA:Interfejs M23 jest standardem DESINA dla połączeń zwrotnych rozwiązań na serwomotorach i napędach SIMOTICS standardowym przypisanie pinów w generacjach SINAMICS.

Wnioski

Serwo napędy SINAMICS S120:Kable sygnałowe rozwieracza dla instalacji SINAMICS S120 z wykorzystaniem modułu czujników SMC10 stosowane do wszystkich konfiguracji serwomotorów z wykorzystaniem informacji zwrotnej o pozycji rozwieracza z platformą SINAMICS S120.

Osi narzędziowych CNC:Kable zwrotne osi serwo dla centrów obróbki, centrów obrotowych i maszyn szlifowych z silnikami wyposażonymi w rozstrzygacze oraz 30 m kablów sygnałowych.

Automatyka przemysłowa:Automatyka przemysłowa oparta na SINAMICS S120, obsługa materiałów i precyzyjne pozycjonowanie z odwrotną informacją o rozwiązaniu w odległości 30 metrów.

Instalacje w Ameryce Północnej:Wszystkie aplikacje kabli SINAMICS w zakładach w USA i Kanadzie, które wymagają kabli UL/CSA dla zgodności z kodem.

Częste pytania

P1: Czym różni się 6FX8002-2CF02-1DA0 (30m) od 6FX8002-2CF02-1EA0 (40m)?

Obie kabły są identyczne we wszystkich specyfikacjach technicznych: konfiguracja przewodnika, średnica zewnętrzna (9,2 mm), typ złącza (M23), napięcie, zgodność z normami (UL/CSA, DESINA),i materiał obudowy zewnętrznej (PUR)Jedyna różnica polega na długości: 1DA0 = 30m; 1EA0 = 40m. Wybierz długość, która pokrywa rzeczywistą odległość kablowania kabli od kabiny napędowej do silnika, z dopuszczeniem do trasy, bez nadmiaru kabli.

P2: Jaka jest maksymalna długość kabla dla sprzężenia zwrotnego w SINAMICS S120 z SMC10?

W dokumentacji modułu czujnika SINAMICS S120 SMC10 określono maksymalną długość kabla rozstrzygającego.Amplituda sygnału rozstrzygającego zmniejsza się wraz z długością kabla z powodu pojemności i oporu kabla obciążającego obwód rozstrzygający , jakość sygnału pogarsza się poniżej progu dla wiarygodnego pomiaru pozycji.potwierdzenie z dokumentacji technicznej SMC10 dla konkretnego typu rozstrzygacza.

P3: Czy kabel MOTION-CONNECT 800PLUS resolver wymaga specjalnego uziemienia podczas instalacji?

Złącze M23 kablu zapewnia podłączenie osłony na końcu silnika łącznik Sub-D łączy się z płaszczyzną naziemną SMC10. Sam kabel jest osłoniętym zespołem; jego efektywność EMC zależy od prawidłowego uziemienia złącza na obu końcach.Należy przestrzegać wytycznych instalacyjnych Siemens SINAMICS S120 dotyczących uziemienia osłony kablowej w obwodach zwrotnych rozwiązań.

P4: Czy kabel 6FX8002-2CF02 może być używany poza SINAMICS ¢ do innych systemów sterowania opartych na rozwiązaniach?

6FX8002-2CF02 jest zaprojektowany i wstępnie zakończony specjalnie dla interfejsu SINAMICS SMC10.przypisanie szpilki i format złącza tego kabla mogą się nie zgadzaćSpecyfikacja przewodnika (3 × pary skręcone + przewodniki pomocnicze) jest w dużej mierze zgodna z wymaganiami sygnału rozstrzygającego,ale każda aplikacja poza zaprojektowanym interfejsem SINAMICS SMC10 musi być zweryfikowana w odniesieniu do dokumentacji interfejsu rozwiązania systemu docelowego.
