Kabel sygnału 6FX8002-2CF02-1EA0 6FX8 002-2CF02-1EA0 6FX8OO2-2CFO2-1EAO

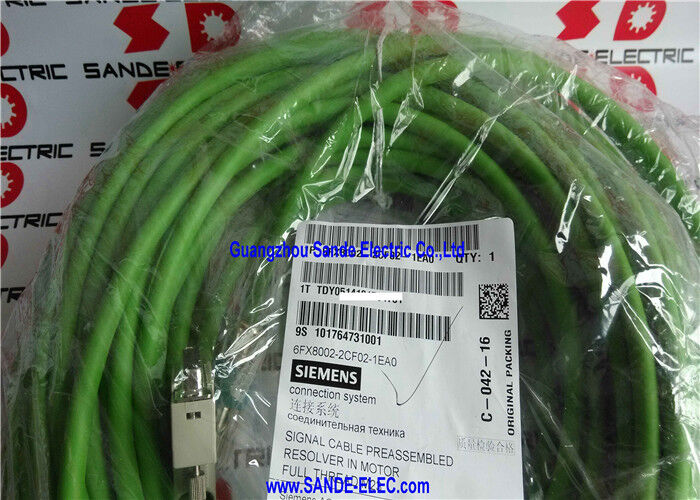

6FX8002-2CF02-1EA0∙ Siemens Resolver Signal Cable ∙ 40m / M23 Full Thread / RAL 6018 Green PUR / SMC10 Sensor Module / MOTION-CONNECT 800PLUS

Kabel zwrotny dla SINAMICS SMC10 przy 40 m

The 6FX8002-2CF02-1EA0 is a 40-metre pre-assembled signal cable connecting the SINAMICS S120 SMC10 Sensor Module to the resolver feedback device in servo motor applications using resolver position sensing. The SMC10 is a SINAMICS S120 module that provides the excitation voltage for the resolver and processes the resolver's sine/cosine output signals back to the drive's position feedback system — this cable is the physical signal link between the SMC10 and the motor resolver.

Na wysokości 40 metrów,6FX8002-2CF02-1EA0 służy instalacjom serwookołowym, w których skrzynia napędowa SINAMICS znajduje się w znacznej odległości od silnika.

Główne specyfikacje

MOTION-CONNECT 800PLUS

Oznaczenie "PLUS" w 6FX8002 określa zwiększoną wydajność w ramach rodziny Dynamic Line:

Większa odporność na olej:Kable 800PLUS mają zwiększoną odporność na oleje do cięcia i płynów hydraulicznych w porównaniu ze standardową serią 800, która została przetestowana na wyższe wymagania związane z narażeniem chemicznym w środowiskach narzędziowych.

Odległość przejazdu przez przedłużoną linię kablową:Kable 800PLUS są testowane w przypadku przechodzenia przez linię kablową na odległości do 50 metrów, co zapewnia dłuższy zasięg niż w przypadku standardowej serii 800.,możliwość rozszerzenia odległości przejazdu może być bezpośrednio istotna.

Wnioski

napędy osi rozstrzygającej SINAMICS S120:Wszystkie instalacje SINAMICS S120 wykorzystujące moduł czujników SMC10 do zwrotu informacji o pozycji rozstrzygającego ▌centrum obróbki, centrum obrotowe,i ogólne napędy serwo, w których rozwiąźnikiem jest urządzenie zwrotnego działania silnika.

Napędy osi CNC dalekobieżne:Centrum obróbki z bramką, wielkoformatowe frezarki i wiertarki typu podłogowego, w których kabl 40 m umożliwia fizyczne oddzielenie kabiny napędowej od silnika.

Pozostałe urządzenia do obróbki obrabiarek CNC:Wymiana lub nowe kable zwrotne do rozwiązań dla odnowionych lub zmodernizowanych maszyn obrabiarek z napędem SINAMICS S120 - długość 40 m pokrywa większość wymagań dotyczących instalacji dużych maszyn.

Przemysłowe obsługi i automatyzacja:Systemy automatyki oparte na SINAMICS S120 z silnikami zwrotnymi do rozwiązania, w przypadku gdy wymagane są kabły sygnałowe przesyłane po linii kablowej o długości 40 m.

Częste pytania

P1: Dlaczego kabel rozstrzygający używa par skręconych, podczas gdy inne kable sygnałowe nie?

Sygnały rozstrzygacza są niskim napięciem analogowym. Sygnały sinus i cosinus mogą być w zakresie od milivoltów do kilku woltów w zależności od kąta wału.Konstrukcja par skręconych dla każdego kanału (3 × 2 × 0).14mm2) zapewnia różnicę w transmisji sygnału. Hałas wywołany na jednym przewodzie pary wpływa na oba przewody w równym stopniu, a odbiornik różnicowy w SMC10 odlicza ten hałas wspólnego trybu,pozostawiając tylko prawdziwy sygnałTo odrzucenie w trybie wspólnym jest niezbędne do niezawodnego oddziaływania rozstrzygacza na długości 40 m w hałaśliwym środowisku napędu CNC.

P2: Czy 6FX8002-2CF02-1EA0 można przedłużyć, jeśli 40m jest niewystarczające?

An extension cable (6FX8002-2CF04 series) is available for extending the base 6FX8002-2CF02 cable — specifically designed for this purpose with compatible connectors and matching electrical characteristics. połączenie kabli sygnałów rozwierających przez przewodniki splicingowe nie jest dopuszczalne wprowadza ono nieciągłość impedancji i punkty wejścia hałasu, które pogarszają sygnały analogowych rozwierających.Jeżeli wymagany jest dłuższy całkowity bieg, użyć maksymalnej długości kabla specyfikacji SMC10 jako granicy projektowej.

P3: Dlaczego napięcie w kablu rozstrzygającym wynosi 30 V?

30 V to napięcie robocze przewodników sygnału w kablu rozstrzygającym napędy pobudzenia i sygnału w obwodzie rozstrzygającym są niskiego napięcia sygnały analogowe znacznie poniżej tego poziomu.30V potwierdza izolacja kabla jest kwalifikowany dla SINAMICS SMC10 poziomów napięcia obwodu rozwiązania w tym wszelkich przejściowychNie jest to przewód napięcia sieciowego, a 30 V odzwierciedla poziom sygnału w obwodzie pomiarowym.

P4: Co oznacza oznaczenie DESINA dla 6FX8002-2CF02-1EA0?

DESINA (Decentralized Installation for Automation) to opracowane przez Siemens ramy normalizacyjne określające typy złączy, kody kolorystyczne, konstrukcję kabli,o pojemności nieprzekraczającej 10 WOkreślenie DESINA potwierdza, że 6FX8002-2CF02-1EA0 spełnia te normy, w tym zielony kolor RAL 6018 dla kabli rozstrzygających i pełnoprzewodowy interfejs złącza M23.Zgodność z przepisami DESINA zapewnia spójność, wymienne identyfikacje kabli i interfejsy złączy w różnych generacjach napędów SINAMICS.
