KABEL ZASILAJĄCY 6FX8002-5DA11-1DA0 6FX8 002-5DA11-1DA0 6FX8OO2-5DA11-1DAO

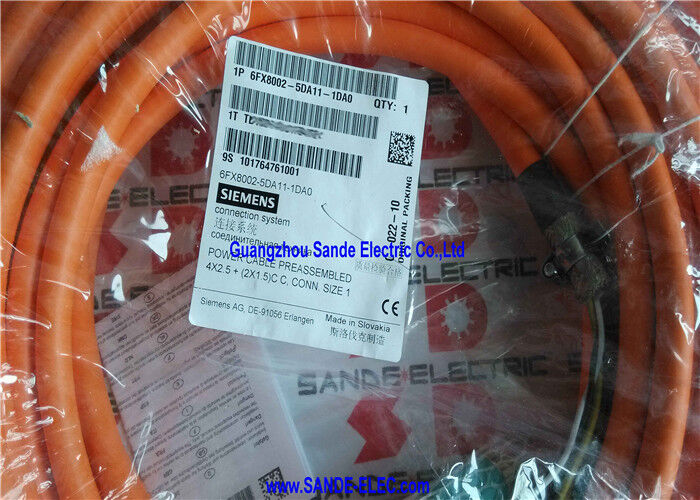

6FX8002-5DA11-1DA0∙ Siemens MOTION-CONNECT 800 Kabel zasilający ∙ 30m / 4×2.5mm2 + 2×1.5mm2 / Dynamic / SINAMICS Servo Motor z hamulcem

Kabel napędowy linii dynamicznej na 30 m dla instalacji SINAMICS

The 6FX8002-5DA11-1DA0 is a 30-metre pre-assembled power cable from Siemens' MOTION-CONNECT 800 Dynamic Line — integrating four motor power conductors and two brake conductors in a single high-flex cable assembly for SINAMICS servo drivesSpecyfikacja Dynamic Line ocenia ten kabel dla ciągłego serwisu kanału kablowego (ciąg łańcucha):konstrukcja jest odporna na powtarzające się cykle gięcia występujące w nośnikach kablowych przez cały okres eksploatacji narzędzia maszynowego, gdzie kabel Basic Line stopniowo się męczy i wypada.

W odległości 30 m 6FX8002-5DA11-1DA0 nadaje się do dużych instalacji serwookołowychi urządzeń automatyki przemysłowej, w których skrzynie napędowe znajdują się w znacznej odległości od pozycji silnika.

Główne specyfikacje

Połączenie mocy i hamulca 1 kabel, dwie funkcje

Moc silnika (4 × 2,5 mm2):Trzy fazowe przewodniki (U, V, W) i ziemia ochronna (PE) dostarczają trójfazowego prądu napędowego silnika o zmiennej częstotliwości.5mm2 przekroju poprzecznego jest dopasowany do mocy bieżącej serwomotorów SIMOTICS w klasie średniej mocy ̇ napędów osi, które dominują CNC narzędzia maszynowe i zastosowań automatyki przemysłowej.

Zapewnienie hamulca (2×1,5 mm2):Zapewnienie prądu stałego dla zintegrowanego hamulca elektromagnetycznego silnika.5 mm2 przekroju poprzecznego ogranicza spadek napięcia w obwodzie hamulcowym do dopuszczalnego poziomu, zapewniając, że pełne napięcie 24 V wyładowania hamulca osiągnie cewkę hamulcową silnikaUżycie mniejszych przewodów hamulcowych przekroju poprzecznego w ciągu 30 m prowadziłoby do nadmiernego spadku napięcia i niewiarygodnego uwalniania hamulca.

Zalety zestawu pojedynczych kabli:Wykorzystanie dwóch oddzielnych kabli przez kanał kablowy dla każdego silnika z hamulcem ̇ jednym kablem zasilania i jednym kablem hamulcowym ̇ podwaja wypełnienie kanału kablowego i liczbę wprowadzanych złączy silnika.Kombinowany projekt 6FX8002-5DA11-1DA0, uproszczając konstrukcję linii kablowej i konfigurację skrzynki łącznikowej silnika.

Wnioski

Centrum obróbki CNC:Kable napędowe o osi serwo dla pionowych i poziomych centrów obróbki ̇ osi wymagające przewodzenia linią kablową z przewodami kablowymi o długości 30 m między kabinetem napędowym a silnikiem.

Systemy obróbki bramy:Duże frezarki i wiertarki z portale, w których pozycje serwomotora znajdują się w dużej odległości od centralnie umieszczonej kabiny napędowej.

Automatyka przemysłowa:Systemy pozycjonowania serwo sterowane przez SINAMICS, maszyny do przenoszenia i precyzyjne urządzenia automatyczne z osiami kierowanymi przez linię kablową.

Obsługa i logistyka:Zautomatyzowane magazynowanie i odbieranie, automatyzacja magazynów i wysokich urządzeń logistycznych z napędami serwo SINAMICS i 30 m kabli zasilania.

Częste pytania

P1: Czym różni się MOTION-CONNECT 800 od MOTION-CONNECT 500 w zastosowaniach na kanałach kablowych?

MOTION-CONNECT 800 jest przeznaczony do ciągłej obsługi linii kablowej z określonym okresem trwania cyklu elastycznego.MOTION-CONNECT 500 (Basic Line) jest przeznaczony do zastosowań statycznych lub w powolnym ruchu. W ciągle poruszającym się kanale kablowym należy używać tylko kabli MOTION-CONNECT 800 Dynamic Line.

P2: Jakie parametry kanału kablowego należy zweryfikować dla 6FX8002-5DA11-1DA0?

Wewnętrzny promień zakrętu linii kable musi spełniać lub przekraczać minimalny dynamiczny promień zakrętu kable ≈ około 7,5 x zewnętrzna średnica 12,9 mm (około 97 mm).Szerokość toru musi pomieścić 12.9mm średnicy z wymaganą oddzieleniem między kablami. Potwierdź dokładne wartości z danych technicznych MOTION-CONNECT 800 Siemens. Przekroczenie minimalnego promienia zakrętu powoduje przyspieszone zmęczenie przewodnika.

P3: Czy 6FX8002-5DA11-1DA0 może być stosowany w instalacjach statycznych (stałych)?

Tak dla linii kablowej, należy stosować tylko kable serii 800 (dynamiczna linia).

P4: Z jakimi modułami silnika SINAMICS jest kompatybilny 6FX8002-5DA11-1DA0?

Typ kabla 6FX8002-5DA11 łączy serwomotory SIMOTICS (1FT7, 1FK7 i pokrewne serii) z złączem napędowym M40 DESINA (rozmiar 1/1.5) do modułów silnika SINAMICS S120.Potwierdzenie konkretnego rozmiaru złącza i kombinacji modułu silnika z dokumentacji konfiguracji sprzętowej SINAMICS S120 dla konkretnego układu napędowegoPrzewodniki kablowe o powierzchni 2,5 mm2 odpowiadają klasie prądu silnika, dla której określono ten rozmiar złącza.
