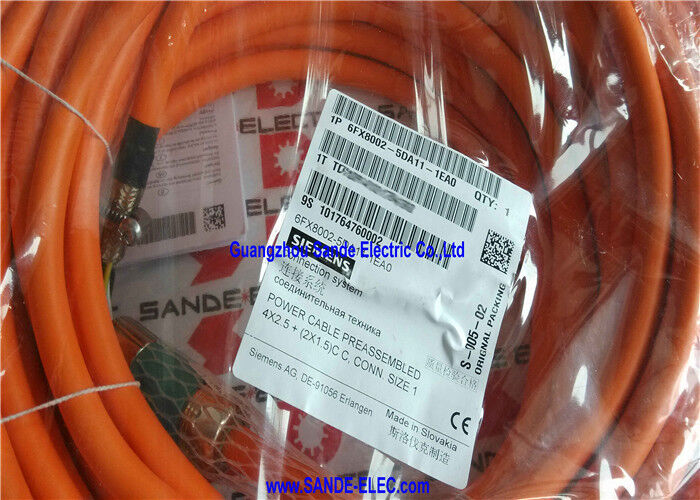

6FX8002-5DA11-1EA0 | Kabel zasilający Siemens MOTION-CONNECT 800 — 40 m / 4×2,5 mm²+2×1,5 mm² / Dynamic / Serwosilnik SINAMICS

MOTION-CONNECT 800 Dynamic Line — stworzony do ciągłego ruchu

6FX8002-5DA11-1EA0 należy do serii MOTION-CONNECT 800 firmy Siemens — „linii dynamicznej” wstępnie zmontowanych kabli do serwomotorów przystosowanych do pracy w trybie ciągłym (prowadnik kablowy). Oznaczenie „800” plasuje ten kabel nad MOTION-CONNECT 500 (linia podstawowa, do zastosowań statycznych lub wolno przemieszczających się), specjalnie zaprojektowanym do zastosowań, w których kabel wytrzymuje miliony cykli zginania przez cały okres użytkowania.

Kabel 6FX8002-5DA11-1EA0 o długości 40 metrów to jedna z dłuższych standardowych długości w tej rodzinie kabli — obsługująca instalacje serwonapędów na dużą skalę, które wymagają zarówno elastyczności prowadzenia kabli, jak i większego zasięgu od szafy przemiennika do silnika.

Kluczowe dane techniczne

40 m — gdy wymagana jest taka długość

Kabel serwosilnika o długości 40 m nie jest instalacją standardową — służy konkretnym sytuacjom inżynierskim:

Napędy osi dużych obrabiarek:Bramowe centra obróbcze, duże 5-osiowe centra obróbcze i maszyny podłogowe, w których szafa napędowa jest umieszczona z dala od silnika osi maszyny, a tor kablowy przebiega przez całe łoże maszyny.

Systemy osi o dużym skoku:Poziome stoły w centrach obróbczych lub wózki paletowe o przesuwie przekraczającym 10–15 metrów wymagają torów kablowych rozciągających się na całej długości przesuwu plus statyczne segmenty kabli na każdym końcu.

Instalacje w szafie napędów zdalnych:Jeśli przepisy budowlane, zarządzanie ciepłem lub wymagania operacyjne umieszczają szafę napędową SINAMICS w odległości 25–35 m od maszyny, tor kablowy plus segmenty łączące szafę z maszyną łącznie wymagają całkowitej długości kabla 40 m.

Serwoosie linii produkcyjnej:Zautomatyzowane linie produkcyjne z systemami przenoszenia napędzanymi serwo, osiami pozycjonowania lub sprzętem indeksującym, w których pozycje silników serwo są rozmieszczone na długiej linii produkcyjnej — szafa napędowa na jednym końcu, poszczególne pozycje silników rozmieszczone wzdłuż linii.

Aplikacje

Instalacje serwonapędów SINAMICS S120:Wszystkie konfiguracje modułów silnika SINAMICS S120 i jednostek napędowych Booksize napędzające serwomotory SIMOTICS S i SIMOTICS M – tam, gdzie aplikacja wymaga prowadzenia torów kablowych i dłuższych przebiegów kabli.

Osie serwomechanizmów obrabiarek CNC:Centra obróbcze, centra tokarskie, duże szlifierki i wieloosiowe urządzenia CNC wykorzystujące napędy SINAMICS, z kablami zasilającymi silnika prowadzonymi w torach kablowych.

Pozycjonowanie automatyki przemysłowej:Systemy bramowe oparte na SINAMICS, maszyny do transportu liniowego i precyzyjne urządzenia pozycjonujące z osiami o dużym przesuwie i systemem zarządzania kablami.

Automatyzacja obsługi i logistyki:Serwonapędzane systemy przechowywania i wyszukiwania, zautomatyzowane stacje ładowania pojazdów i systemy sortowania z serwonapędami SINAMICS na długich dystansach kablowych.

Często zadawane pytania

P1: Jakie parametry prowadzenia kabla (prowadnika kablowego) decydują o wyborze 6FX8002-5DA11-1EA0?

Minimalny promień zgięcia toru kablowego i znamionowy promień dynamicznego zgięcia kabla muszą być zgodne — promień zgięcia toru kablowego musi spełniać lub przekraczać minimalną specyfikację dynamiczną kabla. Przy średnicy zewnętrznej 12,9 mm minimalny dynamiczny promień gięcia dla serii 6FX8002 wynosi około 7,5× średnicy zewnętrznej (około 97 mm). Potwierdź dokładną specyfikację na podstawie danych technicznych kabla MOTION-CONNECT firmy Siemens i sprawdź, czy promień zgięcia toru kablowego przekracza tę wartość.

P2: Dlaczego przewody hamulcowe w 6FX8002-5DA11-1EA0 mają przekrój 1,5 mm², a nie 1,0 mm²?

Seria 6FX8002 (MOTION-CONNECT 800) wykorzystuje przewody hamulcowe o przekroju 1,5 mm² zamiast 1,0 mm² stosowanego w niektórych wcześniejszych seriach. Większy przekrój zmniejsza rezystancję prądu stałego obwodu hamulca na 40-metrowym odcinku kabla, utrzymując spadek napięcia na kablu na możliwym do opanowania poziomie, dzięki czemu pełne zasilanie 24 V dociera do cewki hamulca silnika bez nadmiernej utraty napięcia. Przy 40 m przewody o przekroju 1,0 mm² spowodowałyby znacznie większy spadek napięcia niż przewody o przekroju 1,5 mm².

P3: Jaka jest znamionowa liczba cykli elastycznych dla kabli 6FX8002 Dynamic Line w usługach torów kablowych?

Kable Siemens MOTION-CONNECT 800 Dynamic Line są testowane i przystosowane do pracy w ciągłym cyklu zginania — konkretna liczba cykli zależy od średnicy kabla, promienia zgięcia, prędkości przesuwu i temperatury otoczenia. Parametry te są określone w wytycznych firmy Siemens dotyczących obliczania tras kablowych oraz w dokumentacji technicznej MOTION-CONNECT. Ocena cyklu zginania potwierdza, że ​​kabel jest komponentem zaprojektowanym do instalacji tras kablowych, a nie tylko opisywanym jako „elastyczny” bez ilościowych danych dotyczących trwałości.

P4: Czy 6FX8002-5DA11-1EA0 jest przystosowany do zastosowań zewnętrznych lub do zastosowań w zmywarce?

Materiały izolacyjne płaszcza zewnętrznego i przewodnika 6FX8002 są przystosowane do zastosowań przemysłowych w pomieszczeniach zamkniętych, w standardowych środowiskach obrabiarek i automatyzacji fabryk. W przypadku zastosowań obejmujących mycie w pralce, zanurzanie w płynie chłodzącym lub bezpośrednie narażenie na działanie czynników zewnętrznych, należy sprawdzić na podstawie dokumentacji technicznej firmy Siemens, czy standardowy materiał płaszcza zewnętrznego 6FX8002 zapewnia wymaganą odporność chemiczną, czy też wymagany jest określony wariant odporny na chemikalia.
