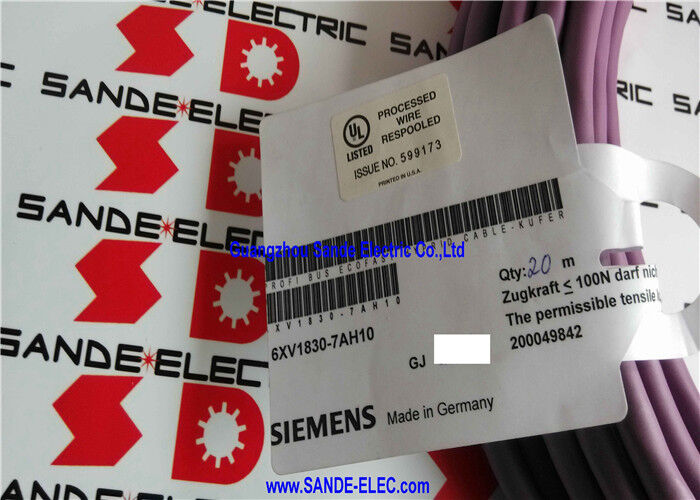

Siemens 6XV1830-7AH10 PROFIBUS ECOFAST Hybrid Trailing Cable 6 Drutów / 4×1.5mm2 + 2×0.64mm / Halogen-Free / Sprzedany na metr

Jeden przewód energii i danych ECOFAST Hybrid Design

The 6XV1830-7AH10 is Siemens' PROFIBUS ECOFAST hybrid trailing cable — a single cable that simultaneously carries both the PROFIBUS DP fieldbus data connection and the power supply for the connected field devicesTen "hybrydowy" projekt jest charakterystyczną cechą koncepcji ECOFAST: zamiast przeprowadzać oddzielne kable zasilania i kable PROFIBUS od szafki sterującej do każdego urządzenia polowego,jeden kabel hybrydowy ECOFAST obsługuje obie funkcje.

Konstrukcja kable odzwierciedla tę podwójną rolę.Przewodniki miedziane o pojemności 5 mm2 przenoszą prąd zasilania do urządzeń polowych. Większy przekrój obsługuje prąd wymagany do zasilania urządzenia.Dwa przewodniki 0,64 mm posiadają parę danych różnicowych PROFIBUS DP, indywidualnie osłonięte nakładką folii aluminiowej i zewnętrzną przędzy miedzianą.PROFIBUS pary osłony izoluje sygnał danych z przewodników zasilania w tym samym zewnętrznym płaszczu.

Określenie typu łysowego potwierdza, że kabel ten został zaprojektowany do instalacji dynamicznej, łańcuchów łysowych, ruchomych ramion maszynowych i zastosowań, w których kabel wielokrotnie się gięje podczas pracy.Standardowe kable PROFIBUS przeznaczone są wyłącznie do stałej instalacji; elastyczna konstrukcja i geometria pasów kablowych toleruje mechaniczne cykle gięcia ruchomych instalacji bez uszkodzeń związanych z zmęczeniem.

Główne specyfikacje

Wskazówki dotyczące zamówienia i montażu

6XV1830-7AH10 sprzedawany jest na metr, przy minimalnej ilości zamówienia 20 metrów na dostawę.Zamówienie rzeczywistej długości zainstalowanego kabla plus dopuszczalny przydział drogowy.

Fioletowa obudowa zewnętrzna jest zgodna z konwencją kolorów PROFIBUS, odróżniając kable PROFIBUS od innych typów kabli przemysłowych w kanale kablowym.przed instalacją sprawdzić minimalny promień zakrętu i stosunek wypełnienia łańcucha przeciągania kabla, dostosować go do tej specyfikacji kabla,.

Częste pytania

P1: Czym jest system ECOFAST i dlaczego wykorzystuje on kabel hybrydowy?

ECOFAST (Energy and Communication Field Installation System) jest koncepcją Siemens dotyczącą dystrybucji energii i komunikacji PROFIBUS DP do urządzeń terenowych w ramach jednej infrastruktury kablowej,przy użyciu standaryzowanych złączy szybkiego podłączeniaKabel hybrydowy przeprowadza obie funkcje w jednej osłonie, zmniejszając liczbę kabli, wypełnienie przewodów i czas instalacji w porównaniu z prowadzeniem oddzielnych kabli zasilania i PROFIBUS do każdego urządzenia.

P2: Czy 6XV1830-7AH10 może być używany jako standardowy kabel PROFIBUS bez podłączonych przewodów zasilania?

Tak, para danych PROFIBUS (2 × 0,64 mm, osłonięta) funkcjonuje jako standardowy kabel PROFIBUS DP, niezależnie od tego, czy wykorzystuje się przewodniki zasilania.Przewodniki zasilania mogą zostać pozostawione niepodłączone na obu końcach, jeśli instalacja wymaga tylko połączenia danych busy polowejNiewykorzystane przewodniki zasilania należy odpowiednio odłączyć na obu końcach kabla, aby zapobiec kontaktowi z innymi przewodnikami.

P3: Jaka jest maksymalna długość instalacji na segment kabla dla PROFIBUS na tym kablu?

Długość segmentu PROFIBUS DP zależy od częstotliwości przesyłania i charakterystyki kabla, a nie tylko od rodzaju kabla.5 Mbps maksymalnie do 200 mPotwierdź specyficzną częstotliwość baudów stosowaną w instalacji w stosunku do tabeli długości segmentów PROFIBUS DP dla typu kabla 6XV1830-7AH10.

P4: Czy urządzenie 6XV1830-7AH10 nadaje się do montażu w łańcuchu przeciągania kabli (np. Igus)?

Tak. Oznaczenie "przeciągany kabel" określa konkretnie ten kabel jako przeznaczony do zastosowań łańcuchów i przewozów kablowych.Wewnętrzne materiały przewodu i materiał zewnętrznego płaszcza są wybierane dla odporności na zmęczenie cyklu gięcia wymagane w zastosowaniach kabli. Potwierdź wymagania producenta o minimalnym promieniu gięcia łańcucha napędowego w stosunku do nominalnego minimalnego promienia gięcia kabla.

P5: Jakie złącza są używane z 6XV1830-7AH10 na końcu urządzenia polowego?

System ECOFAST wykorzystuje standaryzowane okrągłe złącza szybkiego podłączenia na końcu urządzenia polowego.Złącze umożliwia zarówno przewodników mocy, jak i zakończenia par danych PROFIBUS w jednym połączeniu. Zamów łączniki oddzielnie w zależności od rodzaju łącza urządzenia polowego (męskiego lub żeńskiego, panelu lub kabla).
