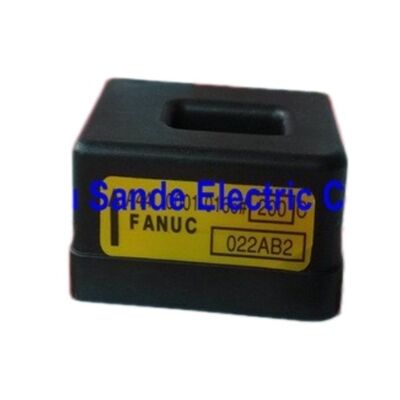

Fanuc A44L-0001-0166#200C | Czujnik prądu z efektem Halla — ±200A, z pętlą sprzężenia zwrotnego, odpowiednik LEM HTB-200-P dla serwo/wrzeciona CNC

Przegląd

Fanuc A44L-0001-0166#200C to czujnik prądu z efektem Halla z pętlą sprzężenia zwrotnego, który mierzy prądy fazowe silnika w serwo- i wrzecionowych wzmacniaczach Fanuc, przesyłając sygnał analogowy proporcjonalny do chwilowego prądu z powrotem do pętli sterowania prądem wzmacniacza.

Sufiks #200C identyfikuje zakres pomiarowy ±200A. Ten czujnik jest elektrycznie i funkcjonalnie odpowiednikiem LEM HTB-200-P i pojawia się w modułach wzmacniaczy Fanuc wszędzie tam, gdzie wymagany jest pomiar prądu fazowego w tym zakresie.

Pomiar prądu jest wewnętrzną pętlą sprzężenia zwrotnego w każdym napędzie serwo lub wrzeciona. Wzmacniacz zadaje prąd przez uzwojenie silnika w celu wytworzenia momentu obrotowego; A44L-0001-0166#200C mierzy, co faktycznie płynie i raportuje to z powrotem.

Kontroler prądu porównuje zadany i zmierzony prąd w każdym cyklu przełączania PWM — zazwyczaj od 4kHz do 16kHz — i dostosowuje wyjście, aby wyeliminować różnicę. To sterowanie prądem z pętlą sprzężenia zwrotnego zapewnia liniowość momentu obrotowego i reakcję dynamiczną osi serwo Fanuc, a także wyjaśnia, dlaczego uszkodzony lub rozregulowany czujnik prądu powoduje natychmiastowe pogorszenie wydajności lub warunki alarmowe.

Zasada działania z pętlą sprzężenia zwrotnego (kompensowana) odróżnia ten czujnik od prostszych konstrukcji z efektem Halla. Aktywna cewka sprzężenia zwrotnego nawinięta wokół rdzenia magnetycznego czujnika zasila prąd kompensacyjny, który dokładnie niweluje pole magnetyczne pochodzące od głównego przewodu.

Wzmacniacz mierzy ten prąd kompensacyjny — który odzwierciedla prąd główny z wysoką liniowością i minimalnym dryftem temperaturowym — zamiast bezpośrednio napięcia elementu Halla. Ta aktywna kompensacja zapewnia liniowość i pasmo przenoszenia wymagane do sterowania prądem silnika.

Kluczowe specyfikacje

Izolacja galwaniczna — bezpieczeństwo i integralność sygnału

Przewody fazowe silnika przechodzące przez A44L-0001-0166#200C przenoszą prądy z magistrali DC, która zazwyczaj pracuje przy napięciu 300–600V, w zależności od typu wzmacniacza Fanuc.

Obwód sterowania odbierający analogowe wyjście czujnika pracuje przy niskim napięciu, odniesionym do masy sterownika CNC. Bez wysokiej izolacji, przejściowe przepięcia z przełączeń IGBT na magistrali DC sprzęgałyby się przez czujnik do sygnału sprzężenia zwrotnego prądu, zakłócając pomiar szumami i potencjalnie uszkadzając analogowe obwody pomiarowe CNC.

Wysoka izolacja galwaniczna czujnika — zazwyczaj określana w zakresie kilovolty dla urządzeń serii LEM HTB — utrzymuje separację elektryczną między domeną zasilania a domeną sterowania. Wyjście analogowe dokładnie odzwierciedla prąd główny bez sprzęgania potencjału magistrali DC do obwodu sterowania. Ta izolacja jest zarówno specyfikacją wydajności (czysty sygnał prądowy), jak i specyfikacją bezpieczeństwa (ochrona obwodu sterowania przed napięciami obwodu zasilania).

Kiedy ten czujnik ulegnie awarii

Rozregulowany lub uszkodzony A44L-0001-0166#200C powoduje charakterystyczne objawy w systemie Fanuc. Przesunięcie przy zerowym prądzie — czujnik raportuje niezerowy prąd, gdy żaden nie płynie — objawia się jako ciągłe zadanie momentu obrotowego w stanie spoczynku i może powodować dryft osi lub oscylacje.

Błąd wzmocnienia (czułość inna niż wartość skalibrowana) powoduje, że moment obrotowy osi jest proporcjonalnie nieprawidłowy, pogarszając wydajność pozycjonowania, a w poważnych przypadkach wyzwalając alarm błędu śledzenia kontrolera serwo.

Całkowicie uszkodzony czujnik zazwyczaj wyzwala natychmiastowy alarm przetężeniowy, nawet przy niskich prądach silnika, ponieważ wzmacniacz odczytuje nieprawidłową wartość, która przekracza próg ochrony.

Przed wymianą czujnika należy potwierdzić, że zasilanie ±15V jest prawidłowe i stabilne, oraz że złącze czujnika jest prawidłowo osadzone. Luźne złącze lub przerywany błąd zasilania może powodować objawy identyczne jak w przypadku uszkodzonego czujnika.

Często zadawane pytania

P1: Czy A44L-0001-0166#200C można bezpośrednio zastąpić przez LEM HTB-200-P?

Tak, w większości przypadków. A44L-0001-0166#200C to oznaczenie zakupu Fanuc dla LEM HTB-200-P używanego we wzmacniaczach Fanuc.

Specyfikacje elektryczne są równoważne. Przed zainstalowaniem LEM HTB-200-P jako zamiennika, należy potwierdzić, że układ pinów złącza i orientacja pasują do układu PCB wzmacniacza — niektóre rewizje wzmacniaczy Fanuc montują czujnik w określonej orientacji.

Zakres pomiarowy, napięcie zasilania i skalowanie wyjścia są takie same.

P2: Jak A44L-0001-0166#200C jest instalowany we wzmacniaczu?

Czujnik jest elementem na poziomie płytki drukowanej, zamontowanym na szynach prądu stałego lub w ich pobliżu w module wzmacniacza Fanuc. Wymiana jest procedurą naprawczą wymagającą pełnego odłączenia zasilania wzmacniacza i rozładowania kondensatorów magistrali DC do bezpiecznego napięcia (mierzonego na kondensatorach magistrali, a nie tylko na wyłączniku zasilania) przed dotknięciem jakichkolwiek elementów wewnętrznych.

Dokumentacja serwisowa wzmacniaczy Fanuc określa czas oczekiwania na rozładowanie i procedurę weryfikacji. Wymiana czujnika bez potwierdzenia rozładowania kondensatorów magistrali grozi śmiertelnym porażeniem prądem.

P3: Które typy wzmacniaczy Fanuc używają tego czujnika?

A44L-0001-0166#200C jest używany w modułach wzmacniaczy serwo i jednostkach wzmacniaczy wrzeciona Fanuc, które wymagają pomiaru prądu ±200A — zazwyczaj w modułach o wyższym prądzie z rodzin wzmacniaczy Alpha i Beta, a także w modułach zasilania/wzmacniacza (PSM) Fanuc.

Dokładne modele wzmacniaczy, które używają tego czujnika, można potwierdzić w liście części zamiennych wzmacniaczy Fanuc dla konkretnego modułu, który jest naprawiany.

P4: Czy uszkodzony czujnik może powodować powtarzające się wyzwolenia przetężeniowe, mimo że silnik nie jest przeciążony?

Tak. Jeśli przesunięcie wyjściowe czujnika uległo rozregulowaniu lub czujnik uległ awarii w sposób powodujący niezerowe wyjście przy zerowym prądzie głównym, wzmacniacz odczytuje prąd pozorny. Gdy ten pozorny odczyt przekroczy próg ochrony przetężeniowej, wzmacniacz wyzwala alarm przetężeniowy, mimo że silnik faktycznie nie pobiera nadmiernego prądu.

Jest to częsty wzorzec diagnostyczny: alarmy przetężeniowe występujące przy niskim lub zerowym obciążeniu, ustępujące po cyklu zasilania i powtarzające się — wskazujące na problem z czujnikiem, a nie na rzeczywisty problem z silnikiem lub obciążeniem.

P5: Czy oznaczenie ±200A oznacza, że czujnik mierzy prąd AC i DC, czy tylko AC?

Oznaczenie ± oznacza, że czujnik mierzy prąd dwukierunkowy — raportuje zarówno dodatni, jak i ujemny prąd fazowy z dokładnością w całym zakresie ±200A.

W napędach silników AC prądy fazowe silnika są sinusoidalne, zmieniając się między wartościami dodatnimi i ujemnymi. Zasada efektu Halla z pętlą sprzężenia zwrotnego działa poprawnie dla obu polaryzacji, dzięki czemu czujnik nadaje się do pomiaru prądu silnika serwo i wrzeciona AC bez przycinania połówkowej fali lub prostowania.
