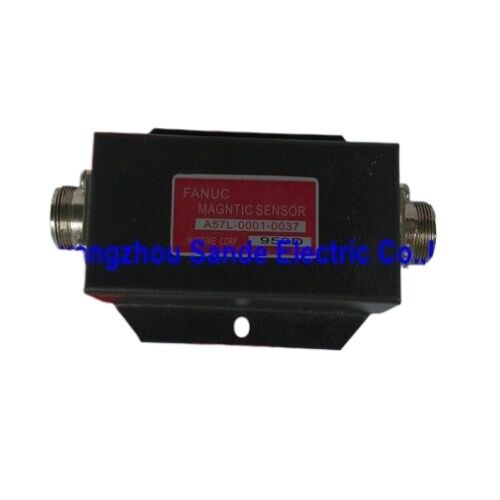

FANUC Sensor magnetyczny A57L-0001-0037 A57L00010037 A57L-0001-0037

Fanuc A57L-0001-0037 | Czujnik magnetyczny orientacji wrzeciona — typ II, 12 000 obr./min, DC 15V, 2-kanałowy 1ppr, 30×50mm

Przegląd

Fanuc A57L-0001-0037 to kompletny zestaw czujników magnetycznych do orientacji wrzeciona — sprzęt, który pozwala wrzecionu Fanuc zatrzymać się w precyzyjnie zdefiniowanej pozycji kątowej i utrzymać ją.

Zmiany narzędzi, ładowanie detali, załączanie narzędzi napędzanych, operacje gwintowania i wszelkie funkcje obróbki wymagające, aby wrzeciono prezentowało stałą orientację, a nie po prostu zatrzymało ruch, zależą od tego modułu generującego informację zwrotną o pozycji, której potrzebuje sterownik wrzeciona CNC do wykonania polecenia orientacji.

Czujnik pracuje z prędkością do 12 000 obr./min, generując jeden impuls wyjściowy na obrót na dwóch niezależnych kanałach.

Dwa kanały — CH1 (MSA–MSB) i CH2 (LSA–LSB) — dostarczają redundantne sygnały pozycji, których CNC używa do określenia, kiedy wrzeciono osiągnęło docelowy kąt orientacji.

Zasada wykrywania magnetycznego oznacza, że czujnik reaguje na magnes osadzony w obracającym się zespole wrzeciona, niezależnie od chłodziwa, płynu obróbkowego lub pyłu metalowego, które zakłócałyby czujniki optyczne w tym samym środowisku.

W przeciwieństwie do enkoderów silników serwo, które generują tysiące impulsów na obrót dla zamkniętej pętli sterowania prędkością i pozycją, A57L-0001-0037 generuje dokładnie jeden impuls na obrót — pojedyncze zdarzenie znacznika referencyjnego, które identyfikuje pozycję orientacji.

CNC napędza wrzeciono podczas orientacji ze sterowaną prędkością, obserwuje impuls, a następnie nakazuje decelerację i zatrzymanie pod dokładnym kątem zdefiniowanym przez parametr pozycji orientacji producenta maszyny.

Kluczowe specyfikacje

Orientacja wrzeciona — co ten czujnik faktycznie robi

Orientacja wrzeciona to funkcja, która napędza wrzeciono obrabiarki CNC z dowolnej prędkości i kąta, pod jakim pracowało, do określonej, powtarzalnej pozycji kątowej — zazwyczaj mierzonej w ułamkach stopnia od znacznika referencyjnego orientacji.

Każda zmiana narzędzia w centrum obróbczym wymaga, aby wrzeciono prezentowało klucz trzpienia narzędzia ramieniu magazynu pod zdefiniowanym kątem; orientacja to sposób, w jaki ten kąt jest znajdowany i utrzymywany z wystarczającą siłą, aby zapobiec obracaniu się trzpienia narzędzia podczas jego wkładania.

A57L-0001-0037 tworzy zdarzenie referencyjne — sygnał "jestem tutaj teraz" — pod jednym konkretnym kątem na obrót.

Przed poleceniem orientacji wrzeciono swobodnie się obraca lub pracuje z prędkością skrawania, a wyjście czujnika po prostu cyklicznie zmienia stan raz na obrót z prędkością odpowiadającą obrotom wrzeciona. Kiedy CNC poleca orientację, napęd wrzeciona zwalnia, a sterownik zaczyna szukać następnego impulsu czujnika.

Gdy impuls nadejdzie, sterownik wie, że wrzeciono znajduje się pod kątem referencyjnym i stosuje pętlę pozycjonowania, aby doprowadzić je do docelowego przesunięcia od tego odniesienia i utrzymać je w tej pozycji.

Oznaczenie typu II w nomenklaturze czujników Fanuc odnosi się do konkretnego formatu sygnału czujnika i interfejsu złącza używanego w modułach wrzeciona kompatybilnych z tym modułem.

Czujniki typu I i typu II nie są wymienne — obwody kondycjonowania sygnału wewnątrz wzmacniacza wrzeciona są dopasowane do typu czujnika określonego dla danej kombinacji wzmacniacza/wrzeciona.

Zasada wykrywania magnetycznego i odporność na chłodziwo

Czujniki magnetyczne typu Hall wykrywają obecność pola magnetycznego — obracający się magnes przymocowany do wrzeciona tworzy impuls pola za każdym razem, gdy przechodzi obok nieruchomej głowicy czujnika (FSH-1378).

Ponieważ wykrywanie opiera się na sile pola, a nie na transmisji światła, ścieżka wykrywania może być fizycznie przerwana przez film chłodziwa, wióry, mgłę lub zanieczyszczenie olejem, nie wpływając na wyjście — o ile szczelina między obracającym się magnesem a głowicą czujnika pozostaje w określonym zakresie.

Ta odporność na chłodziwo jest praktycznie ważna: czoło wrzeciona to dokładnie obszar maszyny najbardziej narażony na płyn obróbkowy, a czujniki orientacji zamontowane w pobliżu wrzeciona muszą przetrwać ciągłe spływanie chłodziwa pod wysokim ciśnieniem. Czujniki orientacji optycznej (fototranzystory wykrywające znak odbijający na wrzecionie) wymagają czystych ścieżek optycznych i ochrony okien; magnetyczna konstrukcja A57L-0001-0037 jest z natury obojętna na środowisko płynne w punkcie wykrywania.

Wymaganie instalacyjne — utrzymywanie strony kablowej głowicy czujnika, wzmacniacza i kabli łączących z dala od smaru i chłodziwa — dotyczy zespołów kablowych i wzmacniacza, a nie samej powierzchni wykrywania.

Uszkodzenie kabla i złącza spowodowane długotrwałym narażeniem na płyn jest głównym problemem konserwacyjnym, a nie funkcją wykrywania głowicy czujnika.

Uwagi dotyczące instalacji

Głowica czujnika (FSH-1378) jest montowana na nieruchomej obudowie wrzeciona; magnes jest montowany na obracającym się korpusie wrzeciona.

Szczelina między magnesem a powierzchnią czujnika określa amplitudę sygnału. Fanuc określa prawidłową odległość szczeliny w instrukcji konserwacji modułu wrzeciona — zbyt duża szczelina zmniejsza amplitudę sygnału poniżej progu wykrywania wzmacniacza; zbyt mała szczelina grozi fizycznym kontaktem między obracającym się magnesem a nieruchomym czujnikiem przy wyższych prędkościach lub pod wpływem wibracji.

Gdy wrzeciono zawiera sprzęgło magnetyczne do przełączania biegów wysokich/niskich, magnes dla A57L-0001-0037 musi być zamontowany na powierzchni z materiału niemagnetycznego na obracającym się zespole, aby zapobiec zakłócaniu sygnału czujnika przez pole magnetyczne sprzęgła.

W konfiguracjach wrzeciona połączonych paskiem lub przekładnią, gdzie silnik i wrzeciono nie są sztywno połączone, czujnik jest montowany po stronie wrzeciona napędu, aby bezpośrednio wykrywać pozycję wrzeciona — a nie pozycję silnika, co wprowadziłoby błędy odpowiadające zgodności mechanicznej przekładni napędowej.

Wymiary głowicy czujnika 30 × 50 mm określają dostępną przestrzeń montażową i muszą być uwzględnione w projekcie obudowy wrzeciona.

Przed instalacją należy sprawdzić wolną przestrzeń na wyjście kabla i miejsce montażu wzmacniacza czujnika w stosunku do dostępnej przestrzeni maszyny.

Często zadawane pytania

P1: Czy A57L-0001-0037 samodzielnie steruje orientacją wrzeciona, czy potrzebuje dodatkowych komponentów?

A57L-0001-0037 to zestaw czujników — wykrywa pozycję referencyjną orientacji i sygnalizuje ją do CNC, ale nie steruje wrzecionem niezależnie.

Kompletna funkcja orientacji wymaga czujnika, wzmacniacza wrzeciona (który posiada logikę sterowania orientacją) oraz sterownika CNC, który wydaje polecenie orientacji i monitoruje jej zakończenie. Czujnik dostarcza odniesienie "jeden impuls na obrót"; wzmacniacz i CNC wspólnie wykonują sekwencję deceleracji-lokalizacji-zatrzymania.

P2: Jaka jest różnica między CH1 (MSA–MSB) a CH2 (LSA–LSB) i czy oba kanały są zawsze używane?

Oba kanały generują jeden impuls na obrót w tej samej pozycji kątowej.

Są to elektrycznie niezależne wyjścia z tego samego czujnika, pozwalające CNC lub wzmacniaczowi używać jednego jako sygnału głównego, a drugiego jako kanału potwierdzającego, lub kierować je do różnych wejść dla różnych funkcji (np. jednego do orientacji, a drugiego do wykrywania zerowej prędkości).

To, czy oba kanały są używane, zależy od modelu wzmacniacza wrzeciona i konfiguracji CNC. Niektóre wzmacniacze używają tylko CH1; inne używają obu. Skonsultuj się z instrukcją instalacji wzmacniacza wrzeciona, aby poznać wymagany schemat połączeń.

P3: Czujnik jest przystosowany do pracy z prędkością 12 000 obr./min — czy maksymalna prędkość ogranicza możliwość polecenia orientacji?

Oznaczenie 12 000 obr./min to prędkość, przy której czujnik niezawodnie generuje impuls orientacji bez pomijania zdarzeń. Sama sekwencja orientacji jest zazwyczaj polecana przy zatrzymanym wrzecionie lub zwalniającym z prędkości skrawania — nie przy pełnej prędkości.

Funkcja orientacji CNC zazwyczaj zwalnia wrzeciono do prędkości zbliżania przed wyszukaniem impulsu referencyjnego, a następnie do zera w celu ostatecznego zatrzymania pozycji. Limit 12 000 obr./min czujnika zapewnia, że działa on poprawnie przez cały etap zwalniania, nawet gdy maksymalna prędkość wrzeciona maszyny jest równa tej wartości.

P4: Jak prawidłowo ustawić szczelinę między głowicą czujnika a magnesem?

Specyfikacja szczeliny podana jest w dokumentacji konserwacji modułu wrzeciona Fanuc dla konkretnego modelu maszyny i konfiguracji wrzeciona.

Typowe szczeliny dla zastosowań czujników Hall tego typu mieszczą się w zakresie 0,5–2,0 mm, ale dokładne wymaganie dla A57L-0001-0037 musi być zweryfikowane w dokumentacji Fanuc dla danego wrzeciona.

Dioda LED sygnału wzmacniacza lub diagnostyka napięcia wyjściowego służy do potwierdzenia, że amplituda sygnału mieści się w dopuszczalnym zakresie przy ustawionej szczelinie, przed zablokowaniem czujnika w jego ostatecznej pozycji.

P5: Jakie objawy wskazują na potrzebę wymiany A57L-0001-0037?

Najbardziej bezpośrednim wskaźnikiem jest alarm błędu orientacji na CNC — wrzeciono obraca się podczas sekwencji orientacji, ale sterownik nigdy nie otrzymuje impulsu referencyjnego i przekracza czas.

Inne objawy obejmują sporadyczne błędy orientacji (sugerujące marginalny sygnał z powodu dryfu szczeliny, uszkodzenia kabla lub zanieczyszczenia złączy kablowych), zatrzymanie orientacji pod niewłaściwym kątem co drugi cykl (sugerujące, że sygnał jest wystarczająco zaszumiony, aby wywołać fałszywe wyzwolenie) lub całkowitą utratę funkcji orientacji.

Przed wymianą modułu czujnika należy sprawdzić prowadzenie kabli i złącza pod kątem przedostawania się chłodziwa oraz zweryfikować, czy szczelina mieści się w specyfikacji, korzystając z wyjść diagnostycznych Fanuc.
