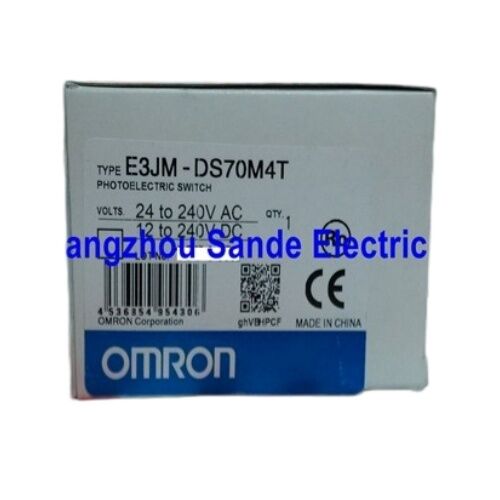

Omron E3JM-DS70M4T Czujnik fotoelektryczny

Marka:Omron

Zestaw:E3JM

Numer części:E3JM-DS70M4T(Znane również jako: E3JMDS70M4T / E3JM-DS7OM4T)

Rodzaj:Wbudowany czujnik przełącznika fotoelektrycznego

W magazynie ️ Szybka wysyłka na całym świecie

Jeden czujnik, każde napięcie, każda praca.

Większość czujników fotoelektrycznych wymaga od użytkownika wcześniejszego wyboru: prądu przemiennego czy prądu stałego?Omron E3JM-DS70M4TZ zasięgiem zasilania12 do 240 V prąd stałya takżeOd 24 do 240 V prądem przenośnym, podłącza się bezpośrednio do praktycznie każdego panelu sterującego w dowolnym obiekcie, bez dopasowywania napięcia, specjalnego zasilania, bez dodatkowego sprzętu.Sama ta elastyczność czyni go jednym z najbardziej praktycznych rozwiązań czujników w rodzinie E3JM..

Dodaj700 mm zasięgu odbioru rozproszonego odbicia, wbudowany wyjście przekaźnika, i wybieranie funkcji zegarka z regulowanym opóźnieniem, i masz czujnik, który obsługuje szeroki zakres zadań wykrywania obiektów prosto z pudełka.

Potwierdzone specyfikacje techniczne

Wszystkie poniższe dane pochodzą bezpośrednio z oficjalnego arkusza danych E3JM firmy Omron (CSM_E3JM_DS_E_12_6).

Funkcja zegarka czasu

"T" w E3JM-DS70M4T oznacza wbudowany zegarek i warto zrozumieć, co to faktycznie umożliwia w fabryce.

Dostępne są trzy tryby, wybrane za pomocą przełącznika DIP:

Włączanie opóźnieniaWynik nie włącza się, dopóki obiekt nie będzie obecny przez ustawiony okres opóźnienia.Jeśli coś przejdzie przed czujnikiem i zniknie przed upływem opóźnienia, wyjście nigdy nie wystrzeli.

OFF-opóźnienieWynik pozostaje aktywny przez określony czas po opuszczeniu przez obiekt strefy wykrywania.utrzymywanie bramy w dół rzeki otwartej nieco dłużej po przejściu części, lub utrzymywanie sygnału do mechanizmu odrzucania.

Jednorazowe opóźnienieWynik pulsuje przez określony czas, niezależnie od tego, jak długo obiekt pozostaje w strefie czuwania.

Czas opóźnienia jest regulowany między0.1 i 5 sekundNależy zauważyć, że w modelach wyposażonych w zegar, funkcja zegarka jest zawsze aktywna ̇ nie może być wyłączona.

IP66  Przed czym chroni

E3JM-DS70M4T posiadaWartość IP66 według normy IEC 60529Pierwsza cyfra (6) oznacza, że obudowa jest całkowicie odporna na pył, bez wpływu cząstek o jakiejkolwiek wielkości.Druga cyfra (6) oznacza, że jest odporna na silne strumienie wody z dowolnego kierunku..

W praktyce czujnik ten może obsługiwać środowiska prania, instalacje zewnętrzne narażone na deszcz, zakurzone obszary cięcia lub szlifowania,i linii przetwórczych żywności, w których rutynowe usuwanie sprzętu jest standardoweNie jest przeznaczony do zanurzania, ale do montażu na powierzchni w trudnych warunkach, IP66 obejmuje zdecydowaną większość warunków rzeczywistych.

Światło / ciemno Wybór odpowiedniego trybu

Każdy statek E3JM-DS70M4T z możliwością przełączania międzyWłączone światłoa takżeWłączony w ciemnoBez narzędzi, bez zamówienia oddzielnego modelu.

Światło włączone (L-W):Wyjście przekaźnika aktywuje się, gdy czujnik wykrywa odblaskowy sygnał

Włączenie ciemnego (D-ON):Wyjście przekaźnika aktywuje się, gdy sygnał odbity jestnieobecnyWykorzystuje się go do wykrywania brakujących części, monitorowania luki lub przerw w przepływie materiału lub w przypadku wszelkich zastosowań, w których istotnym wydarzeniem jest brak obiektu.

Obecny tryb pracy jest wyświetlany przez czerwoną lampę LED na obudowie czujnika.

Dostosowanie wrażliwości

Aurządzenie do regulacji jednego obrotuna ciele czujnika kontroluje czułość wykrywania, umożliwiając precyzyjne dostosowanie odległości wykrywania w zakresie 700 mm.Jest to przydatne podczas pracy z materiałami o niskiej odblaskowości ciemne obiekty, powierzchni matowych lub materiałów przezroczystych gdzie domyślna wrażliwość może wymagać zwiększenia.Pozwala również celowo zmniejszyć skuteczną odległość wykrywania, aby uniknąć wykrywania obiektów tła poza planowaną strefą wykrywania.

Gdzie zainstalowany jest czujnik

Połączenie uniwersalnego napięcia, ochrony IP66, wyjścia przekaźnika i wbudowanego zegarka sprawia, że E3JM-DS70M4T dobrze pasuje do wielu zastosowań:

Wykrywanie obecności przenośnika i częściW celu zapewnienia zgodności z wymogami określonymi w niniejszym rozporządzeniu, w celu zapewnienia zgodności z wymogami określonymi w niniejszym rozporządzeniu, należy zastosować następujące procedury:

Wykrywanie pozycji i czujniki końcoweWykrywa, gdy element maszyny osiąga pozycję podstawową lub ograniczoną, przy pomocy wyjścia przekaźnika podłączonego bezpośrednio do obwodu bezpieczeństwa lub sterowania.

Poziom wypełnienia i wykrywanie materiału monitorowanie poziomu wypełnienia pojemnika lub łopaty w przypadku materiałów o wystarczającej odblaskowości, co powoduje uruchomienie alarmu lub zatrzymanie przenośnika, gdy poziom spadnie poza zakres.

Linie pakowania i etykietowaniaW celu wykrycia luk w produkcie, brakujących etykiet lub brakujących opakowań, w trybie czasownika generuje się spójne impulsy wyjściowe dla liczników lub sterowników PLC.

Instalacje na zewnątrz i w środowisku trudnym¢ każda maszyna na zewnątrz, stacja sprzętu rolniczego lub miejsce montażu, w którym ekspozycja na pogody i pył jest rutynowym warunkiem pracy.

Wskazówki dotyczące instalacji

E3JM-DS70M4T łączy sięblok końcowyW przypadku, gdy przewodnik jest włączony do urządzenia, które jest włączone do urządzenia, należy zastosować następujące rozwiązania:00,3 mm2o zewnętrznej średnicy kabla od 6 do 8 mm.

Wyjście przekaźnika jestSPDT (dwukrotne rzucanie pojedynczego bieguna), zapewniające jednocześnie kontakty normalnie otwarte (NO) i normalnie zamknięte (NC).na obciążeniu należy zastosować tłumiącego napięcie, aby zapobiec zakłóceniom kontaktu przekaźnika między stronami NO i NC podczas przechodów przełączaniaJest to wyraźnie zaznaczone w dokumentacji instalacyjnej firmy Omron dla serii E3JM.

Przegląd wariantów przewodów

E3JM-DS70M4T jest dostępny w trzech wariantach przewodów, aby odpowiadać różnym regionalnym standardom okablowania:

Wszystkie trzy warianty mają identyczne czujniki i specyfikacje elektryczne ̇ różni się tylko montaż przewodów.

Częste pytania

P1: Czy E3JM-DS70M4T może być zasilany zarówno prądem bieżącym, jak i prądem przemiennym w tej samej instalacji?

Tak, to jedna z cech charakterystycznych czujnika.12 do 240 V prąd stałya takżeOd 24 do 240 V prądem przenośnymna tych samych terminalach, bez wrażliwości polarności na połączeniu zasilania.Jest to szczególnie przydatne w instalacjach, w których napięcie paneli różni się między maszynami lub gdzie ten sam model czujnika musi być przechowywany zarówno w zastosowaniach AC, jak i DCNie ma potrzeby włączania wewnętrznego ̇ czujnik obsługuje oba typy napięcia w sposób natywny.

P2: Jaka jest różnica między E3JM-DS70M4T a E3JM-DS70M4 (bez T)?

W sprawieT sufikswskazuje na włączeniewbudowana funkcja zegarkaE3JM-DS70M4 (bez T) to standardowy czujnik rozproszonego wyjścia przekaźnika bez możliwości czasowania.z czasem opóźnienia regulowanym od 0Jeśli aplikacja wymaga natychmiastowej, nieprzerwanej odpowiedzi wyjściowej, wariant niezwiązany z T jest właściwym wyborem.

P3: Jakie obiekty może wykryć E3JM-DS70M4T na pełnej odległości wykrywania 700 mm?

Odległość wykrywania 700 mm jest określona w stosunku dobiały papier docelowy o wymiarach 200 × 200 mmW przypadku materiałów ciemniejszych lub mniej odblaskowych skuteczna odległość wykrywania będzie krótsza.Opublikowany przez Omron obiekt wykrywający. krzywe odległości pokazują, że czarne powierzchnie węglowe i SUS (stała nierdzewna) znacząco zmniejszają zakres skuteczności w porównaniu z białym papierem.skuteczny zakres zbliża się lub przekracza wartość odniesienia w białej księdzeW przypadku wykrywania ciemnych, niejasnych lub małych obiektów zaleca się ustawienie czujnika bliżej niż maksymalnie 700 mm i użycie regulatora wrażliwości w celu optymalizacji niezawodności wykrywania.

P4: Czy po podłączeniu urządzenia do bloku końcowego utrzymuje się ocenę IP66?

Integralność IP66 zależy od prawidłowej instalacji.mocno zaciśniętepo podłączeniu kabli do utrzymania zamkniętej obudowy.Firma Omron określa, że osłona powinna być mocno przymocowana, aby zachować ocenę IP66W przypadku modelu standardowego (PF1/2) zaleca się również stosowanie kabla o średnicy zewnętrznej od 6 do 8 mm w celu zapewnienia prawidłowego uszczelnienia wjazdu kabla.w opakowaniu znajdują się orzechy podłączająceNależy zauważyć, że modele wymienione na liście UL (-US) nie obejmują tych orzechów.

P5: Czy wyjście E3JM-DS70M4T można podłączyć bezpośrednio do wejścia PLC?

E3JM-DS70M4T wykorzystujewyjście przekaźnikaKontakty przekaźnika są odporne na napięcie, mogą przełączać obciążenia prądu przemiennego lub prądu stałego w granicach znamionowych (250 VAC, 3A max. / 5 VDC, 10 mA min.).Do dyskretnych połączeń wejściowych sterowników sterowania PLC, kontakt przekaźnika może być połączony szeregowo z napięciem zasilającym wejścia PLC, zapewniając czysty, odizolowany sygnał przełączania.Do zastosowań wymagających szybszego reagowania, wariant SSR DC (E3JM-DS70S4T) oferuje czas pracy/resetu 5 ms i powinien zostać zastąpiony.
