| Miejsce pochodzenia | Korea |
| Nazwa handlowa | AUTONICS |
| Orzecznictwo | CE ROHS |

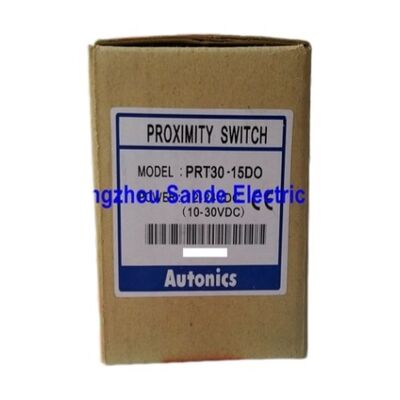

| Numer modelu | PRT30-15D0 |
W sprawiePRT30-15D0jest cylindrycznyindukcyjny czujnik bliskościZbudowany do wiarygodnego wykrywania metalu w systemach automatyki przemysłowej.
ZØ30 mm powierzchnia czujnika,Odległość wykrywania 15 mm, orazprojekt instalacji bez spłukiwania, jest dobrze dostosowany do zastosowań, w których stabilne wykrywanie, proste montaż i powtarzalna wydajność przełączania są ważniejsze niż zbędna złożoność.
Ten model jest zazwyczaj stosowany w automatyce maszyn, systemach przenośnych, urządzeniach produkcyjnych i ogólnym sprzęcie fabrycznym, w których metalowe obiekty muszą być wykrywane bez kontaktu fizycznego.
W codziennej pracy oznacza to mniejsze problemy związane ze zużyciem niż przełączniki mechaniczne i bardziej przewidywalną reakcję w warunkach powtarzających się ruchów.
Oznaczonaczęstotliwość odpowiedzi 200 HzDaje czujnikowi wystarczającą prędkość do wielu standardowych zadań związanych z pozycjonowaniem przemysłowym i wykrywaniem obiektów.
W połączeniu z widocznymczerwony wskaźnik pracy LED, PRT30-15D0 oferuje praktyczną użyteczność zarówno dla konstruktorów maszyn, jak i zespołów konserwacyjnych.
PRT30-15D0 jest zaprojektowany do wykrywania metalowych celów za pomocą zasady indukcji.
Dzięki temu jest niezawodnym wyborem dla systemów automatyki, które wymagają bezkontaktowego wykrywania żelaza lub podobnych przewodzących części metalowych.
ZOdległość wykrywania 15 mm, czujnik zapewnia przydatną równowagę między tolerancją instalacji a niezawodnością wykrywania.
Zakres ten jest szczególnie praktyczny w maszynach, w których pozycja celu może nieznacznie się zmieniać, ale sygnał wykrywający musi nadal pozostać stabilny.
W sprawieØ30 mm średnicy boku czujnikaDaje czujnikowi solidny przemysłowy kształt, który łatwo integruje się z uchwytami, ramami maszyn i zestawami montażowymi.
Często preferowane są większe czujniki bliskości ciała, w przypadku gdy pożądana jest silniejsza obecność mechaniczna i jasniejsza geometria instalacji.
Ten model został zbudowany dlamocowanie bez spłukiwania, co jest ważne dla utrzymania zamierzonego pola czuwania.Czujniki bez spłukiwania są często wybierane, gdy wymagana jest większa odległość wykrywania i można zapewnić wystarczającą wolność wokół powierzchni wykrywania..
Wbudowanyczerwony wskaźnik pracy LEDpomaga technikom potwierdzić stan czujnika bezpośrednio na maszynie.
Jest to przydatne podczas instalacji, konfiguracji, rozwiązywania problemów i konserwacji zapobiegawczej.
Czujnik obsługuje12 do 24 VDCo pojemności nieprzekraczającej 10 W10 do 30 VDC, co czyni go odpowiednim dla powszechnych przemysłowych systemów sterowania prądem stałym.
Uproszcza to integrację ze standardowymi panelami automatyki i układami okablowania maszyn.
| Parametry | Specyfikacja |
|---|---|
| Model | PRT30-15D0 |
| Rodzaj czujnika | Indukcyjny czujnik bliskości |
| Instalacja | Bez spłukiwania |
| Średnica strony czujnika | Ø30 mm |
| Odczuwanie odległości | 15 mm |
| Hysteresa | Maksymalnie 10% odległości wykrywania |
| Standardowy cel wykrywania | 45 × 45 × 1 mm (żelazo) |
| Częstotliwość odpowiedzi | 200 Hz |
| Wskaźnik | Wskaźnik działania (czerwona dioda LED) |
| Napięcie zasilania | 12 - 24 VDC |
| Zakres napięcia roboczego | 10 - 30 VDC |
| Prąd przecieku | Maks. 0,6 mA |
| Wyjście sterowania | 2 do 100 mA |
| Włókno pozostałe | Maks. 3,5 V |
| Masę jednostkową | Około 170 g. |
| Waga opakowania | Około 207 g. |
W rzeczywistym środowisku fabrycznym czujnik bliskości musi wykonywać więcej niż tylko przełączanie na papierze.i pozostają łatwe do sprawdzenia, gdy coś w systemie się zmieniaPRT30-15D0 jest dobrze przygotowany do tego rodzaju pracy.
To...metoda wykrywania bez kontaktuzmniejsza zużycie mechaniczne, co jest cenne w powtarzających się cyklach automatyzacji.
W sprawieOdległość wykrywania 15 mmoferuje większą elastyczność instalacji niż kompaktowe czujniki krótszego zasięgu, zwłaszcza w zastosowaniach, w których metalowe cele mogą nie przechodzić bardzo blisko powierzchni czujnika.
W sprawieCzęstotliwość odpowiedzi 200 Hzjest odpowiedni dla typowych prędkości automatyzacji maszyny, w tym wykrywania obecności części, potwierdzenia indeksowania, wykrywania pozycji zatrzymania i informacji zwrotnych o stanie urządzenia.
Czujnikmaksymalna histereza 10% odległości wykrywaniarównież odgrywa ważną rolę.
W praktyce histereza pomaga zapobiec niestabilnemu przełączaniu wyjścia, gdy cel znajduje się w pobliżu punktu progu.
Oznacza to mniejsze rozmowy i bardziej niezawodne zachowanie sygnału w ruchomym sprzęcie.
PRT30-15D0 nadaje się do szerokiego zakresu zastosowań przemysłowych, w tym:
Ponieważ jest zaprojektowany do wykrywania celów żelaza z jasno zdefiniowanym obiektem czujnika standardowego, jest szczególnie przydatny w zastosowaniach obejmujących stalowe uchwyty, elementy maszynowe, gipsy,lub ruchomych metalowych części roboczych.
Z inżynieryjnego punktu widzenia, PRT30-15D0 oferuje praktyczne połączenie rozmiaru ciała, zasięgu czujników i kompatybilności elektrycznej.
Nie wymaga specjalistycznej architektury zasilania, a jego cylindryczny format dobrze sprawdza się w standardowych układach montażu przemysłowego.
Z punktu widzenia zakupów czujniki tej klasy są często wybierane, ponieważ są łatwe do standaryzacji na wielu maszynach.
Model indukcyjny o rozmiarze Ø30 mm z odległością wykrywania 15 mm może obejmować wiele zwykłych punktów wykrywania metalu bez konieczności niepotrzebnej dostosowywania.
To ułatwia planowanie części zamiennych i wspieranie długoterminowej konserwacji.
Dla użytkowników, którzy potrzebują solidnego indukcyjnego czujnika bliskości do standardowych zadań automatycznych, PRT30-15D0 jest solidną, przyjazną dla zastosowań opcją.
P1: Jakiego rodzaju cel PRT30-15D0 ma wykrywać?
PRT30-15D0 jest przeznaczony do:wykrywanie celów metalowych, ze standardowym celem czujnika określonym jakoŻelazo 45 × 45 × 1 mmW zastosowaniach przemysłowych oznacza to, że najlepiej wykonuje się wykrywanie obiektów metali żelaznych, takich jak stali, części maszynowych, uchwytów lub urządzeń.
Może również reagować na inne metale, ale rzeczywista odległość wykrywania może się różnić w zależności od materiału, wielkości i kształtu celu.materiał docelowy powinien być zawsze brany pod uwagę podczas walidacji projektu.
P2: Dlaczego ten czujnik wymaga instalacji bez spłukiwania?
Jeśli czujnik jest zainstalowany w metalu, może być on używany do wykonywania różnych czynności.pole czujnika może ulec zniekształceniu, a użyteczna odległość czujnika może spaść.
W przypadku PRT30-15D0 prawidłowe zamontowanie bez spłukiwania pomaga zachować zamierzoneWydajność czujników 15 mmi utrzymuje zachowanie przełączania bardziej stabilne w rzeczywistej pracy maszyny.
P3: Czy częstotliwość odpowiedzi 200 Hz jest wystarczająco szybka dla urządzeń automatycznych?
W wielu ogólnych zastosowaniach przemysłowych200 Hzjest całkowicie odpowiedni.
Umożliwia to czujnikowi wykrywanie powtarzających się zdarzeń docelowych w typowych zadaniach automatyzacyjnych, takich jak przenoszenie części, potwierdzenie pozycji, indeksowanie i wykrywanie sekwencji.
W praktyce czujnik może dobrze obsługiwać standardowe prędkości maszyny, pod warunkiem prawidłowego dopasowania prezentacji docelowej i obsługi wejścia PLC.
Bardzo szybkie aplikacje liczenia mogą wymagać innej klasy czujników, ale dla rutynowego pozycjonowania przemysłowego i wykrywania obecności 200 Hz jest solidnym zakresem roboczym.
P4: Jaki jest cel histerezy w tym czujniku?
Hysteresa zapobiega niestabilnemu przełączaniu, gdy cel jest blisko progu wykrywania.lub tolerancja mechaniczna powoduje niewielkie wahania punktu wykrywania.
Na PRT30-15D0 histereza jest określona jakomaksymalnie 10% odległości wykrywaniaJest to szczególnie przydatne w środowiskach o wibracjach lub niewielkich zmianach pozycji celu.
P5: Na co inżynierowie powinni zwrócić uwagę podczas integracji elektrycznej?
Inżynierowie powinni zweryfikowaćZakres zasilania prądem stałym, prąd obciążenia, prąd wycieku i napięcie pozostałew przypadku integracji czujnika z obwodem sterującym.
PRT30-15D0 działa na12 do 24 VDC, z dopuszczalnym zakresem pracy10 do 30 VDC, który pasuje do większości przemysłowych systemów sterowania.
W sprawiemaksymalny prąd wycieku 0,6 mAa takżeWłókna elektryczne, z wyłączeniem:należy sprawdzić w stosunku do urządzenia wejściowego lub obciążenia PLC w celu zapewnienia niezawodnego rozpoznawania sygnału.
Jest to szczególnie ważne przy użyciu wrażliwych przychodów niskiego prądu lub gdy wiele urządzeń jest podłączonych do tego samego obwodu.
