Sonda przemieszczenia 330901-00-05-02-00 33090100050200 330901-00-05-02-00

Bently Nevada 330901-00-05-02-00 | Sonda zbliżeniowa 3300 XL NSv — 1/4-28 UNF, obudowa 0,5 cala, AISI304, ClickLoc, standardowe dopuszczenia

Przegląd

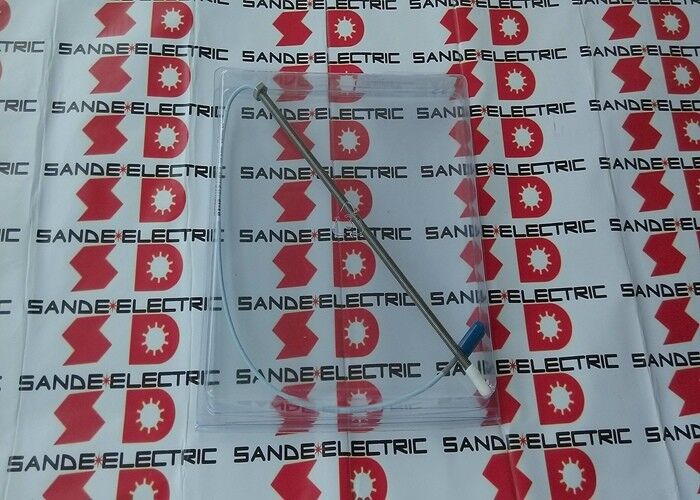

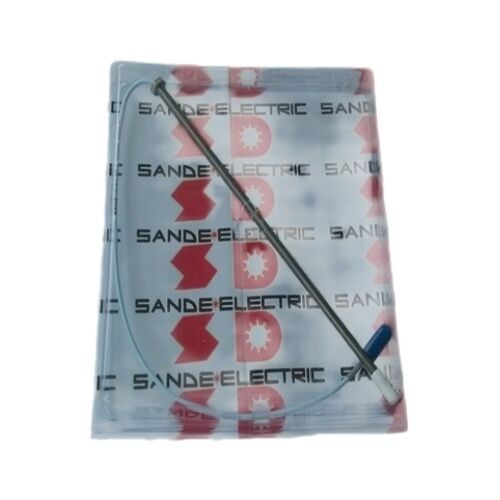

Bently Nevada 330901-00-05-02-00 to kompaktowa konfiguracja sondy zbliżeniowej serii 3300 XL NSv z obudową o średnicy 0,5 cala — przetwornik prądów wirowych do bezdotykowego pomiaru promieniowego przemieszczenia wału w maszynach wirujących.

Końcówka sondy generuje pole elektromagnetyczne, które jest zakłócane przez przewodzącą prąd powierzchnię wału znajdującą się w pobliżu; to zakłócenie, przekształcone w napięcie przez proximitor 3300 NSv, dostarcza ciągły sygnał DC proporcjonalny do szczeliny między końcówką sondy a wałem.

System 3300 XL NSv to platforma przetworników zbliżeniowych Bently Nevada, stosowana w turbinach, sprężarkach, pompach, silnikach i innych maszynach wirujących, gdzie wymagany jest monitoring drgań i pozycji wału w celu monitorowania stanu, ochrony i kontroli procesu.

Podstawowy model 330901 oznacza standardową sondę z gwintem 1/4-28 UNF bez kabla pancernego — konfiguracja pasująca do większości standardowych portów sond zbliżeniowych obrobionych w obudowach turbomaszyn na całym świecie.

Kompaktowa długość obudowy 0,5 cala w konfiguracji -00-05 jest przeznaczona specjalnie do instalacji, w których głębokość otworu montażowego jest ograniczona — płytkie porty sond w małych obudowach maszyn, instalacje z ograniczoną przestrzenią promieniową wokół korpusu sondy lub pozycje modernizacyjne, w których oryginalne urządzenie wykorzystywało krótszą konstrukcję sondy.

Długość niegwintowana 0,0 cala (prefiks 00) oznacza, że część gwintowana rozciąga się od samej końcówki sondy, maksymalizując zazębienie w płytkich portach gwintowanych bez marnowania głębokości na część niegwintowaną.

Kluczowe specyfikacje

Architektura systemu 3300 XL NSv

Sonda 330901-00-05-02-00 jest jednym z elementów trójskładnikowego systemu przetwornika zbliżeniowego: samej sondy, kabla przedłużającego łączącego sondę z proximitorem oraz proximitora 3300 XL NSv (modułu kondycjonującego).

Sonda generuje pole prądów wirowych, kabel przedłużający przenosi surowy sygnał RF, a proximitor przekształca zależny od szczeliny sygnał RF w skalibrowane napięcie wyjściowe DC — zazwyczaj −18V przy skalibrowanej dalekiej szczelinie i zmieniające się w kierunku −1V w miarę zbliżania się wału do końcówki sondy.

Ta rozproszona architektura oddziela punkt pomiarowy (sonda) od elektroniki (proximitor).

Sonda nie zawiera aktywnej elektroniki — tylko nawiniętą cewkę i sieć dopasowującą — co pozwala sondzie pracować w zakresie temperatur od −52°C do +177°C, który uszkodziłby obwody półprzewodnikowe.

Proximitor jest montowany w chłodniejszym, łatwiej dostępnym miejscu na panelu, z dala od środowiska termicznego i wibracyjnego obudowy maszyny.

System Bently Nevada 3300 XL NSv jest wstecznie kompatybilny z kablami przedłużającymi i proximitorami 3300 XL, co czyni sondę 330901-00-05-02-00 bezpośrednio wymienna z wcześniejszymi sondami serii 330901 w istniejących instalacjach.

Złącze mini coaxial ClickLoc (opcja 02) pasuje do standardowego złącza kablowego 3300 XL, umożliwiając wymianę sondy bez modyfikacji zespołu kabla polowego.

Mechanika instalacji

Długość obudowy 0,5 cala określa fizyczną głębokość sondy od powierzchni obudowy maszyny do końcówki sondy. Po całkowitym wkręceniu w port sondy z gwintem 1/4-28 UNF, obudowa 0,5 cala pozycjonuje końcówkę sondy 0,5 cala poniżej powierzchni montażowej — odpowiednie dla głębokości otworu wału odpowiadających temu wymiarowi.

W przeciwieństwie do dłuższych wariantów sond używanych do sięgania do wałów w głęboko osadzonych miejscach, obudowa 0,5 cala służy do pomiarów blisko powierzchni obudowy.

Zalecany moment instalacyjny wynosi 5,1 N·m (45 in·lb), z absolutnym maksimum 7,3 N·m (65 in·lb).

Przekroczenie maksymalnego momentu obrotowego grozi deformacją gwintu lub uszkodzeniem końcówki sondy PPS, co jest szczególnie ważne, ponieważ materiał PPS końcówki — choć odporny chemicznie i twardy mechanicznie — ulegnie ścięciu pod nadmiernym obciążeniem skrętnym.

Uszczelka O-ring Viton na korpusie sondy zapewnia pozytywne uszczelnienie przed olejem i płynami procesowymi w porcie sondy; przed instalacją należy sprawdzić stan uszczelki O-ring i wymienić ją, jeśli jest pęknięta lub zdeformowana.

Optymalna szczelina robocza między końcówką sondy a wałem dla systemu 3300 NSv wynosi około 2 mm (80 mils).

Przy tej szczelinie system działa w pobliżu środka swojego zakresu liniowego, zapewniając maksymalną rozdzielczość i minimalizując wrażliwość na błędy szczeliny spowodowane rozszerzalnością cieplną lub ugięciem wału.

Szczelina jest ustawiana poprzez regulację pozycji osiowej sondy w gwintowanym porcie i weryfikowana poprzez pomiar napięcia wyjściowego DC przy nieruchomym wale.

FAQ

P1: Jaka jest optymalna szczelina robocza dla 330901-00-05-02-00 i jak ją ustawić?

System 3300 NSv jest skalibrowany dla nominalnej szczeliny około 2 mm (80 mils). Przy nieruchomym wale i włączonym systemie, reguluj sondę osiowo, aż napięcie wyjściowe DC z proximitora odczyta około −10V (środek zakresu liniowego −18V do −2V dla systemu 3300 NSv).

To pozycjonuje wał w środku liniowego zakresu pomiarowego sondy. Zablokuj sondę w tej pozycji nakrętką blokującą i potwierdź, że szczelina mieści się w specyfikacji, używając napięcia wyjściowego proximitora jako odniesienia.

P2: Czy 330901-00-05-02-00 może być używany bez kabli przedłużających — bezpośrednio podłączony do proximitora?

Złącze mini coaxial ClickLoc sondy (opcja 02) podłącza się do standardowego kabla przedłużającego 3300 XL NSv, który następnie podłącza się do proximitora.

Chociaż fizycznie możliwe jest podłączenie sondy do proximitora bez kabla przedłużającego podczas testów laboratoryjnych, skalibrowany system jest zaprojektowany i scharakteryzowany z określonymi impedancjami kabli.

Użycie bez kabla przedłużającego lub kabla, który nie odpowiada specyfikacjom Bently Nevada 3300 XL, wpłynie na czułość systemu i zakres liniowy. Zawsze używaj odpowiedniego kabla przedłużającego Bently Nevada 3300 XL do instalacji polowych.

P3: Dopuszczenia są wymienione jako opcja 00 (standardowa) — czy wyklucza to instalację w strefach zagrożonych?

Standardowe dopuszczenia (opcja 00) oznaczają, że ten wariant sondy nie posiada dodatkowych certyfikatów ATEX, IECEx ani innych dla stref zagrożonych, które zapewnia wariant opcji 05. Instalacje w sklasyfikowanych strefach zagrożonych (atmosfery wybuchowe, strefy gazów lub pyłów łatwopalnych) wymagają wariantu sondy zatwierdzonego przez odpowiednie agencje.

Dla niezagrożonych pomieszczeń maszynowych, standardowa opcja 00 jest odpowiednia i obejmuje ogólne zastosowania przemysłowe bez ograniczeń.

P4: Czy istnieje różnica między sondami 330901 "NSv" a starszymi sondami serii 330900?

Oznaczenie 3300 NSv (Non-metallic Sensing surface voltage) identyfikuje sondę jako część nowszej serii Bently Nevada z poprawioną liniowością i rozszerzonym zakresem temperatur w porównaniu do wcześniejszych standardowych sond 3300.

Seria 330901 NSv wykorzystuje ten sam gwint 1/4-28 UNF i złącza ClickLoc co seria 330900, co ułatwia fizyczne modernizacje, ale proximitory i kable przedłużające systemu NSv powinny być używane z sondami NSv w celu zachowania dokładności kalibracji.

Mieszanie sond NSv z proximitorami nie-NSv może powodować przesunięcia kalibracji.

P5: Jaka jest maksymalna prędkość powierzchni wału, którą ta sonda może dokładnie zmierzyć?

Pasmo przenoszenia systemu zbliżeniowego 3300 XL NSv od DC do 10 kHz oznacza, że dokładnie rejestruje drgania i przemieszczenia przy częstotliwościach do 10 kHz — z łatwością obejmując wszystkie częstotliwości drgań mechanicznych występujące w przemysłowych turbomaszynach, od podsynchronizowanych do bardzo wysokich harmonicznych.

Sama sonda nie ma ograniczeń prędkości mechanicznej; działa tak długo, jak powierzchnia wału znajduje się w liniowym zakresie sondy.

W przypadku maszyn pracujących powyżej 10 000 obr./min, zawartość częstotliwościowa sygnałów drgań przy wyższych rzędach może zbliżać się do pasma przenoszenia systemu, ale podstawowe i niższe harmoniczne pozostają w pełni w zakresie pomiarowym.
