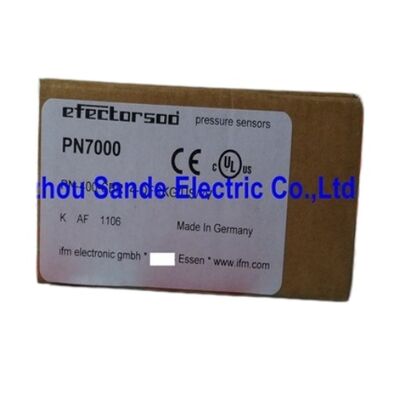

ifm PN7000 czujnik ciśnienia G1/4 PN7000 PN7000

36VDC, PNP/NPN, G1/4 Zewnętrzne, M12, IP67, ±0,25% Dokładność

Przegląd

W sprawieIFM PN7000is a 0–400 bar electronic pressure sensor from IFM's PN7000 series — the high-pressure member of a family that covers from vacuum/low pneumatic (PN7004's −1 to 10 bar) up through the demanding hydraulic pressures required by presses, maszyny do formowania wtryskowego, urządzenia do odlewania maty i silniki hydrauliczne wysokiego ciśnienia.PN7000 instaluje się bezpośrednio do standardowych hydraulicznych portów ciśnienia bez adapterów.

Czterysta barów (5800 psi) jest więcej niż wystarczające dla praktycznie wszystkich przemysłowych systemów hydraulicznych.Standardowa hydraulika wysokiego ciśnienia w formowaniu wtryskowym osiąga zwykle 200~350 barów podczas uderzenia wtryskowegoPrasy do tłoczenia metalu często pracują na podobnych poziomach; prasowanie izostatyczne na zimno jest wyższe, ale zakres 400 barów PN7000 obejmuje większość obwodów hydraulicznych maszyn produkcyjnych.

Czujnik nie jest precyzyjnym nadajnikiem procesu o mocy wyjściowej 4 ¢ 20 mA do analogowej informacji zwrotnej ¢ jest urządzeniem do monitorowania stanu i przełączania,zapewniające wyjścia przełącznikowe dla alarmów wysokiego/niskiego ciśnienia, blokada maszyny i potwierdzenie procesu.

Ciśnienie nominalne 600 barów i minimalne ciśnienie wybuchowe 1000 barów zapewniają mechaniczne marginesy bezpieczeństwa odpowiednie do pracy hydraulicznej.

Systemy hydrauliczne wytwarzają przejściowe ciśnienie. Szybkie zamknięcie zaworu powoduje szczyty równoważne młotkowi wodnemu, ładowanie akumulatora powoduje szczyty ciśnienia.i odpowiedź zaworu odciskowego nie jest natychmiastowaObudowa PN7000 wytrzymuje te przejścia znacznie powyżej normalnego zakresu pracy bez uszkodzenia przewodu lub zerowego przesunięcia.

Główne specyfikacje

400 barów, 1000 barów wybuchu

Stosunek między zakresem pomiaru, ciśnieniem nominalnym i ciśnieniem wybuchowym określa architekturę bezpieczeństwa czujnika.Zakres pomiarowy (0 ‰ 400 bar) oznacza, że wyjście czujnika jest dokładne i kalibrowane.

Ciśnienie nominalne (600 bar) jest maksymalnym ciśnieniem statycznym, któremu czujnik wytrzymuje bez uszkodzenia lub zerowego przesunięcia przesunięcia.000 bar) jest progiem awarii ̇ ciśnieniem, przy którym obudowa czujnika ulega awarii mechanicznej.

Ciśnienie 1000 barów wynosi 2,5 razy ciśnienie nominalne i 2,5 razy zakres pomiarowy, znaczący margines bezpieczeństwa dla zastosowania hydraulicznego.Systemy hydrauliczne wysokiego ciśnienia mogą doświadczać natychmiastowych wzrostów ciśnienia znacznie powyżej ich ciśnienia roboczego w stanie równowagi podczas odbijania obciążenia i zamknięcia zaworu.

Ciśnienie wybuchowe urządzenia PN7000 zapewnia, że czujnik pozostaje mechanicznie nienaruszony przez te zdarzenia bez ryzyka wybuchu lub wtrysku płynu.

Specyfikacja dokładności BFSL vs LS

Specyfikacja BFSL (Best Fit Straight Line) < ± 0,25% oznacza, że każda zmierzona wartość odbiega o mniej niż ± 0.25% całej skali (400 bar = ±1 bar) od najlepszej prostej linii poprzez krzywą kalibracyjną czujnika.

BFSL eliminuje efekt zerowego i przesuwania przedziału i reprezentuje wewnętrzną nieliniowość i histerezę czujnika.

Wskaźnik <±0.5% LS (Least Squares) specification is slightly more conservative — it includes endpoint anchoring effects and represents the error a user would observe in an installation where the zero and span are not individually trimmed.

Częste pytania

P1: Czy PN7000 ma wyjście analogowe, czy tylko wyjścia przełączania?

PN7000 jest czujnikiem ciśnienia przełącznikowego, którego wyjściem są kontakty przełącznikowe PNP lub NPN, które włączają się lub wyłączają w programowalnych ustawieniach, a nie ciągły sygnał analogowy (np. 420mA lub 010V).Wyświetlacz pokazuje wartość ciśnienia bieżącego numerycznie, ale odczyt ten nie opuszcza czujnika jako ciągły sygnał analogowy dla wejścia sterownika.

Jeżeli do sterowania PID lub rejestrowania danych wymagany jest ciągły sygnał analogicznego sprzężenia zwrotnego ciśnienia, potrzebny jest inny czujnik o wyjściu analogowym (np. nadajnik 4 ′ 20 mA).

P2: Co oznacza G1⁄4" zewnętrzna nitka? Czy jest ona kompatybilna z osprzętem NPT?

G1⁄4" przędzą zewnętrzną jest przędzą równoległą BSP (British Standard Pipe) z męską przędzą na ciele czujnika.Nie jest kompatybilny z nicią NPT (National Pipe Taper), a pomimo podobnych wymiarów nie są wymienne.

Jeśli maszyna wykorzystuje przędzenie NPT (powszechne w urządzeniach północnoamerykańskich), w przypadku gdy urządzenie jest wyposażone w przędzenie PN7000, urządzenie musi być wyposażone w przędzenie PN7000.wymagany jest adapter BSP-NPT.

P3: Jak zaprogramować ustawienia przełączania na PN7000?

Program punktów ustawień jest wykonywany za pomocą przycisków na ciele czujnika i zintegrowanym wyświetlaczu.lub MPaW podręczniku obsługi IFM PN7000 przedstawiono pełną procedurę programowania.

Nie są wymagane zewnętrzne narzędzia, kable ani oprogramowanie do podstawowej konfiguracji punktu ustawienia; interfejsy IO-Link są dostępne w niektórych wariantach PN7000 do parametryzacji sieci.

P4: Czy PN7000 może być stosowany z olejem hydraulicznym, czy ogranicza się do płynów na bazie wody?

PN7000 jest przeznaczony do pracy hydraulicznej, w tym oleju mineralnego, syntetycznych płynów hydraulicznych i płynów hydraulicznych wodoglikolu.

The sealing materials and housing should be verified against any unusual hydraulic fluid additives or synthetic fluid types that fall outside standard mineral oil composition — IFM's media compatibility documentation for the PN7000 provides guidance for specific fluids.

P5: Jaka jest klasyfikacja IP67 w kontekście instalacji maszyn hydraulicznych?

IP67 oznacza, że czujnik jest całkowicie odporny na kurz i wytrzymuje czasowe zanurzenie na głębokość 1 m. W instalacji maszyn hydraulicznych, to obejmuje mgłę olejową, plamki płynu,i przypadkowe powodzie występujące wokół zbiorników hydraulicznych i połączeń cylindrów.

Połączenie M12 musi być całkowicie dopasowane, aby utrzymać ocenę IP67 przy wejściu do kabla.Zawsze połączyć z łącznikiem M12 przed czujnik jest narażony na płyny.
