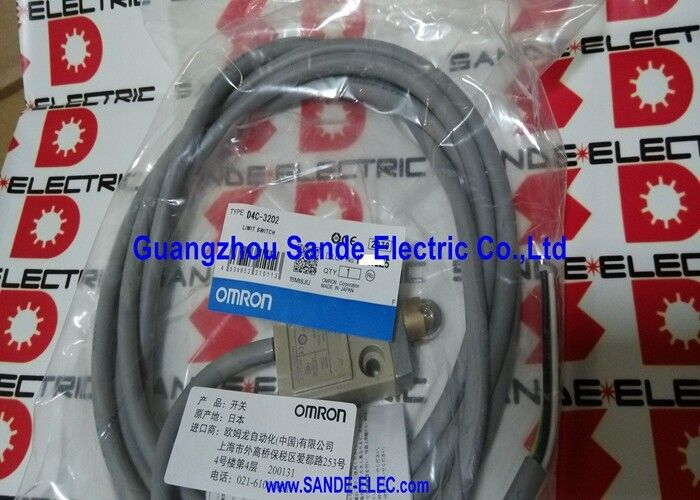

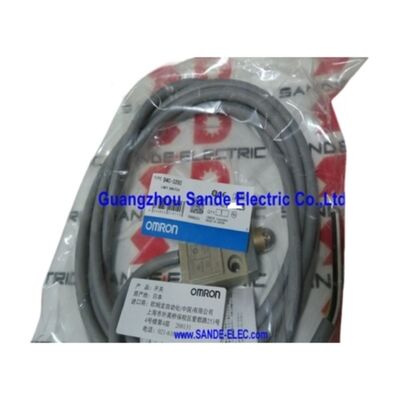

Omron D4C-3202 | Kompaktowy, hermetyczny wyłącznik krańcowy — Tłoczek z rolką, SPDT, 4A/30V DC, potrójnie uszczelniony IP67, kabel odporny na olej VCTF z czerwoną diodą LED, 3m

Przegląd

Omron D4C-3202 to kompaktowy, hermetyczny wyłącznik krańcowy z siłownikiem typu tłoczek z rolką, o obciążalności 4A/30V DC, posiadający potrójne uszczelnienie IP67 i fabrycznie podłączony, 3-metrowy kabel VCTF odporny na olej.

Jego konfiguracja styków SPDT — jeden styk normalnie otwarty i jeden normalnie zamknięty na wspólnym zacisku — pozwala mu służyć zarówno do wykrywania, jak i do funkcji blokady bezpieczeństwa z jednego korpusu przełącznika, w zależności od logiki wymaganej przez obwód sterowania.

Mały, wytrzymały, uszczelniony: te trzy cechy definiują serię D4C i wyjaśniają, dlaczego jest stosowana w obrabiarkach, systemach przenośników, prasach hydraulicznych, maszynach pakujących i urządzeniach automatyki przemysłowej w globalnej produkcji.

Obudowa z odlewanego aluminium jest odporna na warunki fizyczne instalacji obrabiarek, gdzie chłodziwo, wióry i wibracje są stałe. Potrójna konstrukcja uszczelniająca IP67 całkowicie chroni mechanizm stykowy przed tym środowiskiem.

A kompaktowy rozmiar pozwala na zamontowanie przełącznika w ciasnych miejscach maszyny, gdzie większe, hermetyczne przełączniki by się nie zmieściły.

Czerwona dioda LED wskazująca stan pracy jest prostą, ale cenną praktyczną funkcją.

Po naciśnięciu tłoczka z rolką — wykryto cel, styki przełączone — dioda LED świeci, potwierdzając na pierwszy rzut oka, że siłownik jest prawidłowo aktywowany.

Podczas konfiguracji maszyny i rozwiązywania problemów to potwierdzenie wizualne zastępuje potrzebę użycia osobnego multimetru lub sprawdzenia ekranu diagnostycznego sterownika PLC: sam korpus przełącznika stale wskazuje jego stan.

Kluczowe specyfikacje

Potrójna konstrukcja uszczelniająca IP67 — Trzy bariery, jeden rezultat

Ochrona IP67 — całkowite wykluczenie pyłu plus odporność na zanurzenie tymczasowe — wymaga trzech oddzielnych punktów uszczelnienia w wyłączniku krańcowym, ponieważ obudowa ma trzy potencjalne ścieżki wnikania: otwór tłoczka, gdzie siłownik wchodzi do korpusu, wewnętrzna komora przełącznika, gdzie znajdują się styki, oraz punkt wejścia kabla.

Omron adresuje każdy z nich oddzielnie w D4C-3202.

Sekcja tłoczka jest uszczelniona uszczelką gumową nitrylową i membraną, która porusza się wraz z siłownikiem, utrzymując ciągłą barierę płynową — dzięki czemu tłoczek może przebyć pełny skok bez przerwania uszczelnienia w żadnym punkcie.

Sekcja przełącznika jest izolowana gumową nakładką nitrylową na zespole styków, zapobiegając dotarciu do styków jakiegokolwiek płynu, który przeniknąłby przez uszczelnienie tłoczka.

Wejście kabla jest uszczelnione materiałem zalewowym, który całkowicie wypełnia szczelinę między płaszczem kabla a obudową.

To trzystopniowe podejście zapewnia ocenę IP67 całego zespołu, a nie poszczególnych komponentów.

Przełącznik, który uszczelnia tylko dwa z trzech potencjalnych punktów wnikania, ostatecznie ulegnie awarii w środowiskach zanurzenia w chłodziwie, nawet jeśli posiada oznaczenie IP65 lub IP66.

W zastosowaniach obrabiarek, gdzie przełącznik jest regularnie zanurzany w chłodziwie gromadzącym się na dnie obudowy obróbczej, potrójna konstrukcja D4C-3202 jest kluczową specyfikacją.

Siłownik typu tłoczek z rolką — Samozwalniający mechanizm

Tłoczek z rolką łączy ruch pionowy tłoczka z niskootarciową rolką na końcu, która styka się z krzywką lub zabierakiem aktywującym.

Rolka zmniejsza siłę boczną przenoszoną na siłownik podczas ukośnych podejść krzywki — gdzie powierzchnia krzywki porusza się pod kątem do osi tłoczka — zapobiegając obciążeniu bocznemu trzpienia tłoczka i przedłużając żywotność zarówno siłownika, jak i łożyska prowadzącego.

Samozwalniająca się charakterystyka siłownika typu tłoczkowego (w przeciwieństwie do siłowników z dźwignią rolkową, które mogą być utrzymywane w pozycji aktywnej przez czas nieokreślony przez nieruchomą krzywkę) oznacza, że tłoczek powraca do pozycji spoczynkowej pod wpływem siły sprężyny, gdy krzywka się odsuwa.

Siła aktywacji 11,77 N i siła zwolnienia 4,41 N definiują histerezę mechaniczną — krzywka musi wywrzeć co najmniej 11,77 N, aby aktywować, a siła sprężyny zwraca tłoczek, gdy siła krzywki spadnie poniżej 4,41 N.

W zastosowaniach o wysokiej częstotliwości cykli — potwierdzenie pozycji na końcu każdego cyklu maszyny, pracującej z setkami cykli na godzinę — ocena 10 000 000 cykli mechanicznych zapewnia pewność żywotności, że przełącznik przetrwa główny okres międzyprzeglądowy maszyny bez planowanej wymiany.

Kabel VCTF odporny na olej — 4 żyły, 3 metry

Płaszcz kabla VCTF (Vinyl Cabtire flexible) odporny na olej zapewnia odporność na oleje tnące, płyny hydrauliczne i chłodziwa na bazie wody, które są normalnym środowiskiem płynnym w instalacjach obrabiarek.

Standardowe kable PVC stopniowo degradują w kontakcie z olejem — plastyfikator w PVC migruje do oleju, pozostawiając płaszcz kabla kruchy i ostatecznie popękany.

Związki VCTF przeciwdziałają migracji plastyfikatora, zachowując elastyczność i integralność płaszcza przez cały okres eksploatacji maszyny.

Cztery żyły w kablu odpowiadają konfiguracji styków SPDT D4C-3202: jedna żyła dla zacisku wspólnego, jedna dla styku normalnie otwartego, jedna dla styku normalnie zamkniętego i jedna dla ekranu/uziemienia.

Pozwala to na okablowanie styków SPDT zarówno dla funkcji przełączania operacyjnego (zazwyczaj styk NC dla blokad bezpieczeństwa), jak i sygnału sprzężenia zwrotnego (zazwyczaj styk NO dla potwierdzenia pozycji) równolegle, bez konieczności prowadzenia oddzielnych kabli z lokalizacji przełącznika.

Stała długość 3 metrów jest odpowiednia dla standardowych instalacji obrabiarek, gdzie przełącznik jest zamontowany w odległości kilku metrów od panelu sterowania.

W przypadku dłuższych odcinków kabla, Keyence określa metodę przedłużania kabla w dokumentacji serii D4C.

FAQ

P1: D4C-3202 ma obciążalność 4A przy 30V DC — czy może bezpośrednio przełączać obciążenia indukcyjne, takie jak cewki zaworów elektromagnetycznych?

Dla obciążeń indukcyjnych DC, znamionowy prąd przełączania musi być zredukowany. Obciążalność 4A dotyczy obciążeń rezystancyjnych (nieindukcyjnych) przy 30V DC. Dla obciążeń indukcyjnych — cewek elektromagnesów, cewek przekaźników, cewek styczników silnikowych — obciążalność prądowa jest zazwyczaj zmniejszana o współczynnik zależny od stałej czasowej L/R obciążenia.

Dokumentacja serii D4C firmy Omron określa obciążalności dla obciążeń indukcyjnych dla różnych charakterystyk obciążenia.

W przypadku bezpośredniego przełączania elektromagnesów przy znaczących prądach cewki, należy zweryfikować prąd obciążenia w stosunku do obciążalności indukcyjnej; w przypadkach granicznych należy użyć przekaźnika pośredniczącego do ochrony styków wyłącznika krańcowego.

P2: Czy D4C-3202 można montować szeregowo z innymi przełącznikami D4C?

Tak. Modele z tłoczkiem z serii D4C są przeznaczone do montażu szeregowego — wiele przełączników można zamontować obok siebie z tłoczkami na wspólnej szynie siłownika, każdy przełączając niezależnie. Omron dostarcza osprzęt montażowy do konfiguracji szeregowych.

Można zamontować do 6 przełączników razem. Montaż szeregowy jest stosowany w układach wykrywania wielu pozycji, gdzie pojedyncza płyta aktywująca jednocześnie potwierdza wiele warunków położenia.

P3: Jaka jest różnica między modelami D4C-3202 i D4C-2202?

Oba są przełącznikami D4C z tłoczkiem rolkowym, z 3-metrowym kablem VCTF odpornym na olej i ochroną IP67. Główna różnica polega na obciążalności elektrycznej: D4C-3202 ma obciążalność 4A/30V DC (dla aplikacji z dominacją DC), podczas gdy D4C-2202 ma obciążalność 5A/125V AC (dla obwodów sterowania AC).

D4C-3202 jest właściwym wyborem dla obwodów sterowania DC 24V, takich jak w maszynach sterowanych przez PLC; D4C-2202 dla okablowania sterowania AC 115V lub 230V, powszechnego w starszych konstrukcjach maszyn.

P4: Siła aktywacji jest określona jako 11,77 N — jak jest mierzona?

Siła aktywacji to siła przykładana prostopadle do osi tłoczka (tj. naciskająca tłoczek prosto w dół), wymagana do aktywacji przełącznika z pozycji spoczynkowej do punktu, w którym styki zmieniają stan. Jest mierzona w standardowych warunkach zgodnie ze specyfikacją EN60947-5-1.

W rzeczywistych instalacjach maszyn, gdzie krzywka zbliża się do rolki pod kątem, efektywna siła wymagana do aktywacji przełącznika zależy od kąta podejścia — przy większych kątach składowa siły wzdłuż osi tłoczka jest zmniejszona, wymagając większej całkowitej siły krzywki, aby osiągnąć osiowe 11,77 N.

Zabierak lub krzywka powinny być zaprojektowane tak, aby zapewnić wystarczającą siłę osiową przy wszystkich zamierzonych prędkościach roboczych.

P5: Czy czerwona dioda LED pobiera prąd ze styków przełącznika — czy wpływa to na obciążalność elektryczną?

Wskaźnik LED w D4C-3202 jest zasilany ze styków przełącznika — jest on podłączony równolegle do obciążenia na styku NO.

Oznacza to, że dioda LED pobiera niewielki ciągły prąd, gdy przełącznik jest aktywowany, co zmniejsza dostępny prąd dla podłączonego obciążenia. Omron określa prąd upływu równoległego diody LED w dokumentacji D4C.

W zastosowaniach o wysokim prądzie bliskim limitu 4A, należy odjąć prąd diody LED od dostępnego prądu obciążenia. Dla standardowych obciążeń wejściowych PLC (5–15 mA), wkład diody LED jest nieznaczny.
