Komunikacja z systemem łączności komórkowej E2E-X1R5E1 E2EX1R5E1

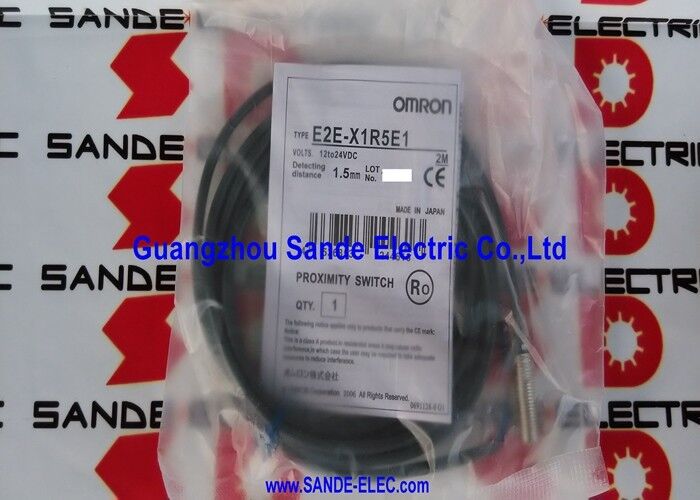

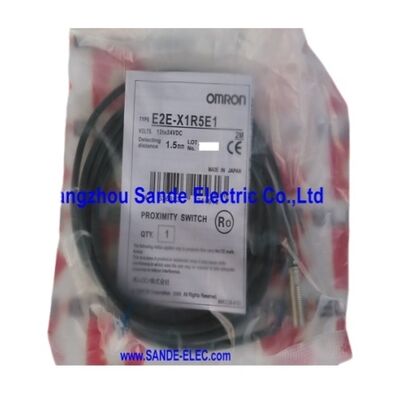

Czujnik Omron E2E-X1R5E1 to ekranowany czujnik zbliżeniowy indukcyjny M8 o nominalnym zasięgu wykrywania 1,5 mm z wyjściem NPN normalnie otwartym 3-przewodowym na zasilaniu 12-24V DC.

Przy częstotliwości przełączania 2 kHz znajduje się na szybszym końcu standardowej serii ekranowanych czujników M8 E2E – idealny do zastosowań, w których szybkość detekcji przekracza możliwości niezawodnego śledzenia przez czujnik o niższej częstotliwości, przy jednoczesnym zachowaniu znanej niezawodności serii E2E, szczelności IP67 odpornej na olej i kompatybilności mechanicznej z montażem na równi.

Zasięg wykrywania 1,5 mm sprawia, że ten czujnik jest idealny do potwierdzania, że bardzo małe cele znajdują się dokładnie tam, gdzie powinny, lub do wykrywania drobnych cech (szczelin, otworów, krawędzi, trzpieni, ostrzy) na elementach, gdzie dłuższy zasięg wykrywania mógłby wprowadzić niejednoznaczność co do tego, która cecha wywołała sygnał wyjściowy.

Dwa kiloherce oznaczają, że E2E-X1R5E1 wykonuje pełny cykl detekcji – od włączenia do wyłączenia i z powrotem do włączenia – w ciągu 0,5 milisekundy. W zastosowaniach o dużej prędkości, gdzie cele szybko przemieszczają się przed czujnikiem, ta prędkość przełączania określa maksymalną szybkość przemieszczania się celu, którą czujnik może niezawodnie rozpoznać.

Praktyczny przykład: koło zębate z 20 zębami obracające się z prędkością 6000 obr./min generuje 100 zdarzeń przejścia zęba na sekundę (100 Hz). Przy 2 kHz, E2E-X1R5E1 radzi sobie z tym z marginesem bezpieczeństwa 20:1. W większości zastosowań obrabiarek, 2 kHz zapewnia wystarczający zapas dla szybkości detekcji występujących w wykrywaniu obrotów wrzeciona, zliczaniu przenośników i sprzężeniu zwrotnym pozycji wału korbowego.

Ekranowana konstrukcja E2E-X1R5E1 skupia jego pole wykrywania elektromagnetycznego do przodu od powierzchni wykrywania, tłumiąc boczne rozszerzanie się pola dzięki wewnętrznemu ekranowaniu zintegrowanemu z korpusem M8.

Pozwala to na montaż czujnika na równi w metalowym wsporniku – na poziomie powierzchni z otaczającym metalem – bez pochłaniania pola wykrywania przez otaczający metal i zmniejszania zasięgu 1,5 mm. W przypadku rozmiaru korpusu M8, montaż na równi jest szczególnie cenny w ciasnych miejscach maszyn, gdzie kompaktowa średnica 8 mm czujnika jest częścią ograniczeń projektowych.

IP67 obejmuje całkowite wykluczenie pyłu i tymczasowe zanurzenie do 1 metra. Dodatkowa klasyfikacja Omron "odporny na olej" potwierdza, że materiały uszczelniające są kwalifikowane do długotrwałej ekspozycji na olej do cięcia i chłodziwo, a nie tylko na wodę.

Zakres temperatur pracy od −40°C do +85°C obejmuje zarówno warunki zimnego startu w nieogrzewanych obiektach, jak i podwyższone temperatury otoczenia wewnątrz obudów maszyn, gdzie ciepło chłodziwa i silnika wrzeciona podnosi lokalną temperaturę powyżej temperatury otoczenia.
