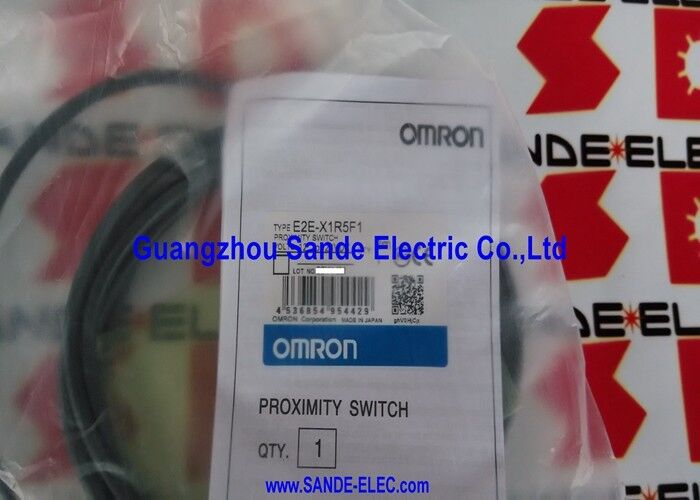

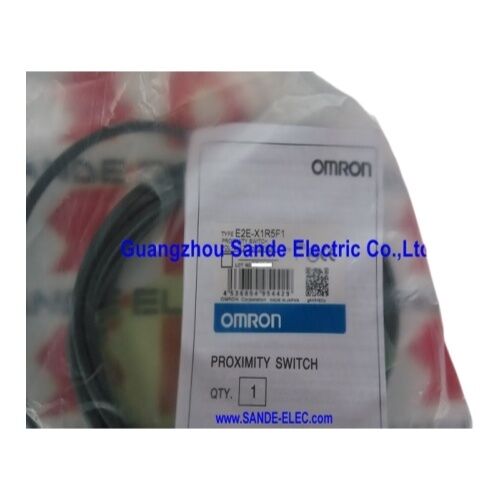

Czujnik zbliżeniowy OMRON E2E-X1R5F1 E2EX1R5F1
Przegląd produktu
Czujnik zbliżeniowy OMRon E2E-X1R5F1 to ekranowany czujnik zbliżeniowy M8 z serii E2E, generujący wyjście PNP typu sourcing w obwodzie 3-przewodowym. Jego odległość wykrywania 1,5 mm, częstotliwość przełączania 2 kHz i obudowa ze stali nierdzewnej łączą się w urządzeniu, które wkręca się w otwór M8, aby sprostać najszybszym i najdokładniejszym zadaniom detekcji w standardowym zakresie E2E.Specyfikacja wydajności 2 kHz wyróżnia ten model spośród większości czujników M8. Pojedynczy cykl przełączania trwa 0,5 ms — wystarczająco szybko, aby niezawodnie liczyć zęby na małych kołach zębatych obracających się z dużą prędkością, wykrywać otwory w obracających się tarczach przy kilku tysiącach obrotów na minutę lub przechwytywać pojedyncze szczeliny na tarczach enkoderów, gdzie wolniejsze czujniki połączyłyby detekcje w ciągłe wyjście.Obudowa ze stali nierdzewnej zapewnia trwałość materiału w zastosowaniach, w których zazwyczaj stosuje się czujniki M8 — ciasne wnęki mocujące, wnętrza zespołów narzędziowych i punkty detekcji w strefach roboczych maszyn, gdzie chłodziwo, wióry i przypadkowy kontakt mechaniczny są normalnymi warunkami.
Kluczowe specyfikacje
Parametr
Wartość
| Odległość wykrywania |
1,5 mm (±10%) |
| Odległość ustawienia |
0-1,2 mm |
| Obudowa |
M8 × 1 mm, ekranowana, stal nierdzewna |
| Wyjście |
PNP, NO, 3-przewodowe |
| Napięcie zasilania |
12-24V DC (10-40V robocze) |
| Pobór prądu |
13 mA maks. |
| Zdolność przełączania |
0-200 mA |
| Częstotliwość odpowiedzi |
2 kHz |
| Standardowy cel |
Żelazo 8 × 8 × 1 mm |
| Stopień ochrony IP |
IP67 |
| Temperatura pracy |
−40°C do +85°C |
| Materiał obudowy |
SUS (stal nierdzewna) |
| Ochrona |
Przepięciowa, zwarciowa, przed odwrotną polaryzacją |
| Cechy konstrukcyjne ekranowanego czujnika M8 |
Ekranowana konstrukcja skupia pole elektromagnetyczne bezpośrednio do przodu od powierzchni wykrywania, umożliwiając montaż na równi z metalowymi wspornikami bez zmniejszenia odległości wykrywania 1,5 mm. Otaczający metal nie pochłania pola skierowanego do przodu, umożliwiając montaż zagłębiony w metalowych osłonach bez kompromisów w zakresie detekcji. |
Gwint M8 i nakrętka blokująca umożliwiają precyzyjną regulację osiową po wstępnym montażu, pozwalając na dokładne ustawienie szczeliny przed dokręceniem nakrętki blokującej. W przypadku wykrywania cech mniejszych niż standardowy cel 8 mm, rzeczywista odległość przełączania powinna być zmierzona z konkretnym celem, aby potwierdzić niezawodną detekcję.
Charakterystyka wydajności
Przy średniej częstotliwości odpowiedzi 2 kHz, E2E-X1R5F1 obsługuje do 2000 cykli detekcji na sekundę. Dla niezawodnej detekcji z marginesem bezpieczeństwa, rzeczywiste szybkości detekcji powinny być utrzymywane w granicach 50-70% maksymalnej wartości 2 kHz (około 1000-1400 zdarzeń na sekundę).
Zakres roboczy 10-40 V wykracza poza typowe zakresy 10-30 V, obsługując systemy 24 V z dużym marginesem regulacji i sporadyczne przemysłowe zasilacze o napięciu nominalnym 36 V spotykane w instalacjach modernizacyjnych.
Często zadawane pytania
P1: Jaka jest różnica między E2E-X1R5F1 (PNP) a E2E-X1R5E1 (NPN)?
Oba są ekranowanymi czujnikami M8 3-przewodowymi o identycznej konstrukcji fizycznej, odległości wykrywania 1,5 mm, częstotliwości 2 kHz i stopniu ochrony IP67. Sufiks F1 oznacza wyjście PNP (sourcing), podczas gdy E1 oznacza wyjście NPN (sinking). Wybierz F1/PNP dla kart PLC z wejściem PNP (standard europejski) i E1/NPN dla kart z wejściem NPN (standard japoński/wschodnioazjatycki).
P2: Produkt jest oznaczony jako wycofany — czy nadal mogę go kupić i czy istnieje bezpośredni zamiennik?
Status wycofania oznacza, że Omron zaprzestał produkcji, ale nadal dostępne są zapasy nadwyżkowe i odnowione. Obecnym odpowiednikiem Omron w serii E2E jest seria E2EW lub E2ER z równoważnymi specyfikacjami ekranowanego PNP M8. Przed wymianą należy zweryfikować kodowanie kolorów kabli, typ złącza i wymagania dotyczące napięcia zasilania.
P3: Zdolność przełączania jest podana jako 0-200 mA. Czy istnieje minimalny wymóg prądowy?
W przeciwieństwie do czujników 2-przewodowych, 3-przewodowe wyjście PNP E2E-X1R5F1 nie ma minimalnego wymogu prądu obciążenia. Dopuszczalny jest zerowy prąd obciążenia (wyjście rozwarte). Maksymalna wartość 200 mA jest absolutną górną granicą; należy unikać ciągłej pracy blisko tej granicy w zastosowaniach ze stałym zasilaniem.
P4: Co oznacza zakres temperatur od −40°C do +85°C w gorących środowiskach maszynowych?
Ten zakres reprezentuje temperaturę otoczenia, którą korpus czujnika może wytrzymać, spełniając specyfikacje wykrywania. Na górnym końcu, 85°C odnosi się do temperatury powietrza w szafie w miejscu czujnika — nie do temperatury powierzchni wsporników montażowych lub obrabianych przedmiotów. W ogrzewanych środowiskach należy zweryfikować rzeczywistą temperaturę otoczenia w stosunku do tego limitu.
P5: Standardowy obiekt wykrywania to żelazo 8×8×1 mm — co dzieje się z mniejszymi celami?
Mniejsze cele prezentują mniejszą powierzchnię dla pola elektromagnetycznego czujnika, zmniejszając strumień powracający do cewki i skutecznie zmniejszając odległość wykrywania. W przypadku małych celów, zawsze należy zmierzyć rzeczywisty punkt przełączania z konkretnym celem i ustawić szczelinę roboczą znacznie poniżej zmierzonej odległości przełączania.
