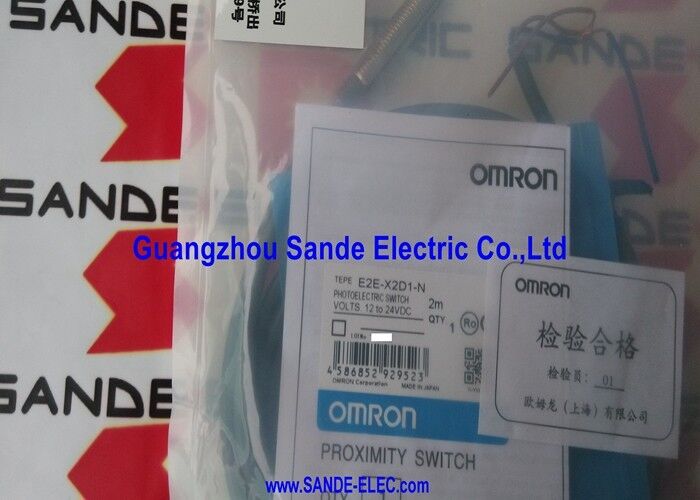

Komutator bliskiego zasięgu Omron E2E-X2D1-N E2EX2D1N

Omron E2E-X2D1-N. Indukcyjny czujnik bliskości M8 osłonięty, 2mm NO, DC 2-Wire, 1030VDC, 1.5kHz, IP67, olejoodporny 2m kabel

Przegląd

W sprawieOmron E2E-X2D1-Njest osłoniętym indukcyjnym czujnikiem bliskości M8, podłączonym jako urządzenie DC 2-przewodowe, zwykle otwarte, o odległości wykrywania 2 mm i częstotliwości przełączania 1,5 kHz.Obwód 2-przewodowy DC oznacza tylko dwa przewody czujnik łączy się w serii z obciążeniem między dodatnim zasilaczem DC a powrotemKiedy obiekt z metalu żelaznego wchodzi w pole czujnika 2 mm, wewnętrzny obwód wyjściowy prowadzi i prąd przepływa przez obciążenie.

W przypadku urządzenia z wieloma punktami wykrywania położenia, wyeliminowanie trzeciego (przekazowego) przewodu z każdego czujnika pozwala zaoszczędzić rzeczywiste koszty kabli.zmniejsza liczbę szpilów złącza, i uproszcza okablowanie paneli.

W większości instalacji automatyzacyjnych możliwe jest zarządzanie kompromisem: minimalny prąd obciążeniowy wynoszący 3 mA i wyciek w stanie niesprawnym 0,8 mA.

Standardowe karty wejściowe PLC 24V DC pobierają znacznie więcej niż 3 mA w stanie ON, a wyciek 0,8 mA znajduje się znacznie poniżej progu włączania wejścia,sprawiając, że E2E-X2D1-N jest prostym przewodnikiem dla konwencjonalnych pozycji czujników maszyny.

Obudowa ze stali nierdzewnej (SUS303) i odporna na olej powierzchnia czujnika PBT nie są przypadkowym wyborem materiału.

W zastosowaniach narzędzia maszynowego, gdzie czujnik spędza swoje życie otoczony przez cięcie płynu chłodzącego i mgły olejowej,obudowa musi wytrzymać atak chemiczny, który w ciągu kilku miesięcy korozuje konwencjonalne obudowy z mosiądzu lub cynku.

W połączeniu z uszczelnieniem o odporności na olej IP67 + specyfikacja materiału E2E-X2D1-N odpowiada rzeczywistemu środowisku chemicznemu instalacji maszyn narzędziowych, w których jest najczęściej stosowana.

Główne specyfikacje

DC 2-przewód NO

W obwodzie 2-przewodowym prądu stałego czujnik znajduje się w serii pomiędzy dodatkiem zasilania a obciążeniem.brak przepływów prądu przez obciążenie.

Gdy cel jest wykryty (czujnik włączony), tranzystor prowadzi i prąd przepływa z zasilania przez etap wyjścia czujnika, przez obciążenie i z powrotem do normalnego.

Z tego obwodu wynikają dwa praktyczne wnioski.

The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.

Wyciek 0,8 mA nie może przekroczyć progu stanu OFF podłączonego wejścia PLC; jeśli tak się stanie, wejście będzie odczytywać się ciągle ON niezależnie od obecności celu.Standardowe wejścia przemysłowe PLC obsługują oba te ograniczenia bez problemu: ich minimalny prąd włączony przekracza 3 mA, a ich próg włączony nie przekracza 0,8 mA.

Oznaczenie "z biegunowością" oznacza, że dwa przewody czujnika mają zdefiniowane pozytywne i negatywne funkcje, nie są one wymienialne.Jednakże, tłumiący napięcia w obrębie obwodu ochronnego E2E-X2D1-N zapobiega trwałemu uszkodzeniu w wyniku krótkiego odwrócenia biegunowości, co pozwala na poprawienie błędu okablowania bez wymiany czujnika.

1Odpowiedź 0,5 kHz

Przy częstotliwości 1,5 kHz E2E-X2D1-N wykonuje 1500 pełnych cykli wykrywania na sekundę.i kontroli części westawionych w stacjach montażowych, ta prędkość odpowiedzi jest wygodnie szybsza niż każde zdarzenie mechaniczne, które czujnik musi śledzić.

W przypadku zastosowań wymagających liczenia impulsów z szybko obracających się zębów biegów lub dysków kodujących, 1,5 kHz nakłada praktyczny limit:niezawodne liczenie wymaga, aby każde zdarzenie docelowe zajmowało co najmniej jeden pełny okres przełączania, co oznacza, że przy częstotliwości 1,5 kHz szybkość przechodzenia przez cel do około 750 zdarzeń na sekundę może być czysta.

Włączenie z osłoną

Konstrukcja osłonięta koncentruje pole elektromagnetyczne do przodu od powierzchni czujnika, zapobiegając bocznemu rozszerzeniu pola, które mogłoby zostać wchłonięte przez otaczający metal w instalacji z montażem płynnym.E2E-X2D1-N przędza się do standardowych otworów montażowych M8 × 1 mm i jest zabezpieczona dostarczonymi orzechami zamkowymi M8, z powierzchnią czujnika zderzoną z otaczającym ją metalowym uchwytem lub włożoną w niego.Chroni to powierzchnię czujnika przed bezpośrednim kontaktem mechanicznym w zastosowaniach, w których cele zbliżają się z boku lub w których przestrzeń instalacyjna jest ograniczona.

Częste pytania

P1: Czym E2E-X2D1-N (NO) różni się od wersji E2E-X2D2-N (NC)?

Oba czujniki są elektrycznie identyczne pod względem konstrukcji, obudowy i odległości wykrywania.wariant D1 (NIE) ma tranzystor wyjściowy OFF (obwód otwarty) w stanie jałowym i ON w momencie wykrycia celu; wariant D2 (NC) jest przeciwieństwem wybierz NC dla zastosowań zabezpieczonych przed awariami lub obwodów z odwrotną logiką, w których "ocel nieobecny = obwod aktywny". "

P2: Prąd wycieku wynosi 0,8 mA, czy spowoduje to fałszywe wyjście na wejściu PLC?

W przypadku zdecydowanej większości przemysłowych kart wejściowych PLC 0,8 mA jest znacznie poniżej minimalnego progu prądu w stanie włączonym (zwykle 2 5 mA).

Wpis pozostaje w stanie OFF, gdy przez niego przepływa 0,8 mA bez obecności celu.

W przypadku użycia niezwykle wrażliwego wejścia o bardzo niskim progu ON, rezystor obejściowy (5.6 kΩ do 10 kΩ) połączone równolegle z wejściem PLC będzie odprowadzać prąd wycieku i zapobiegać fałszywej aktywacji.

Pytanie 3: Standardowy obiekt czujnika to żelazo 12 × 12 × 1 mm. Co z mniejszymi celami?

Odległość wykrywania 2 mm charakteryzuje się dla żelaznej płyty badawczej o wymiarach 12 × 12 × 1 mm.Mniejsze obszary docelowe zwracają mniej strumienia elektromagnetycznego do cewki czujnika i wytwarzają krótsze skuteczne odległości wykrywania.

W przypadku czujników M8 obszar docelowy powinien w idealnym przypadku równać się lub przekraczać powierzchnię powierzchni czujnika (okrąg o średnicy około 8 mm).4 × 4 mm cel, około 70%.

Przed ustawieniem mechanicznej pozycji montażu należy zawsze mierzyć rzeczywisty punkt przełącznika z konkretnymi wymiarami docelowymi w warunkach montażu.

P4: Czy E2E-X2D1-N może działać przy zasilaniu prądem stałym 12 V?

Zakres napięcia operacyjnego wynosi 10-30 V prądu stałego, który obejmuje zarówno zasilanie prądem stałym 12 V, jak i 24 V.

Przy napięciu 12 V napięcie rezydualne wyjściowego tranzystora czujnika zmniejsza efektywne napięcie obciążenia zapewnić, że obciążenie działa niezawodnie przy tym zmniejszonym napięciu.

dla kart wejściowych PLC specjalnie przeznaczonych do wejścia 24 V,sprawdzać, czy zmniejszone napięcie zasilania nadal spełnia wymóg minimalnego napięcia w stanie włączonym wejściowego na terminalu wejściowym po uwzględnieniu spadku kabla i pozostałego napięcia czujnika.

P5: Ocena IP wynosi IP67 plus "odporna na olej"

IP67 obejmuje ochronę przed wnikaniem pyłu (całkowite wykluczenie) i tymczasowe zanurzenie w wodzie (1m, 30 minut).oleje hydrauliczne, oraz płynów chłodzących do obróbki metali, które różnią się chemicznie od wody i inaczej atakują materiały uszczelniające.

Obudowa ze stali nierdzewnej i powierzchnia czujnika PBT, w połączeniu z oszczędnością olejową,kwalifikuje E2E-X2D1-N do zastosowań w środowiskach narzędziowych, w których trwałe narażanie na działanie oleju jest normalnym warunkiem przez cały okres użytkowania czujnika;.
