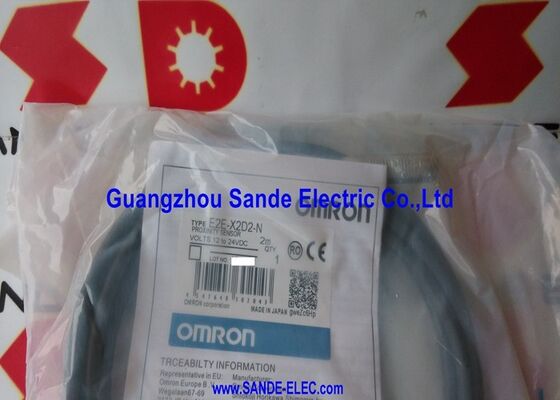

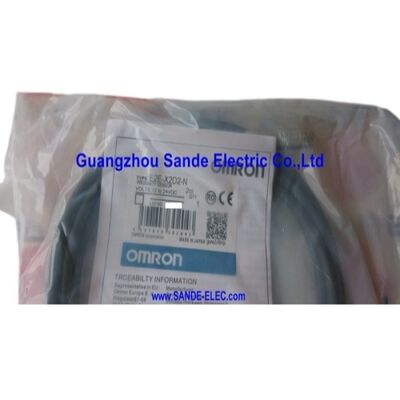

OMRON Przełącznik bliskości E2E-X2D2-N E2EX2D2N

Omron E2E-X2D2-N. Indukcyjny czujnik bliskości M8 osłonięty, 2mm NC, DC 2-Wire, 1030VDC, 1.5kHz, stal nierdzewna, IP67 olejoodporny, 2m kabel

Przegląd

W sprawieOmron E2E-X2D2-Njest normalnie zamkniętym wariantem zasilonego czujnika 2mm DC 2-przewodowego E2E M8

W przypadku gdy wariant D1 otwiera swój obwód, gdy nie ma celu, a zamyka go, gdy cel jest wykryty, D2 prowadzi w stanie jałowym i otwiera się, gdy cel się zbliża.

To odwrócenie NC zamiast NO nie zmienia fizycznej konstrukcji czujnika, odległości czujnika, materiału obudowy lub śladu instalacji.ale zasadniczo zmienia sposób w jaki czujnik integruje się z obwodem sterowania.

Czujniki NC posiadają charakterystykę zabezpieczenia przed awariami, której nie posiadają czujniki NO. W normalnie zamkniętym obwodzie awaria czujnikautrata mocy : otwiera się obwód.

W przypadku blokad bezpieczeństwa i monitorowania zabezpieczeń maszyny pożądane jest następujące zachowanie: każda usterka powoduje, że maszyna widzi otwarty obwód,który logika sterowania traktuje jako stan otwarty lub niebezpieczny i reaguje poprzez zatrzymanie maszyny.

Normalnie otwarty obwód, natomiast, nie działa w przeciwnym stanie - otwarty obwód, który maszyna może interpretować jako "brak obecności celu, bezpieczne do kontynuowania".

W praktyce maszyny narzędziowej E2E-X2D2-N jest odpowiedni wszędzie tam, gdzie brak celu musi wytwarzać sygnał wyjściowy aktywny (włączony energią): potwierdzenie z zamkniętą osłoną, wykrycie bez zacisku,weryfikacja drzwi w pełni wycofanych, oraz potwierdzenie uruchomienia przenośnika chipowego, w przypadku gdy wyjście poddawane zasilania jest w normalnym stanie, a wyjście bez zasilania sygnalizuje anomalię.

Główne specyfikacje

NC vs. NO Decyzja w sprawie logiki sterowania

Wybór pomiędzy NC a NO jest decyzją dotyczącą projektowania sterowania, zanim będzie decyzją dotyczącą wyboru czujnika.

Jeśli odpowiedź brzmi "ocel obecna = wyjście włączone" ?? standardowe potwierdzenie położenia, weryfikacja częściowo obecna, wykrycie końca uderzenia ?? użyć wariantu NO (E2E-X2D1-N). Obwod jest normalnie otwarty;wykrycie celu zamyka go i pobudza ładunek.

Jeśli odpowiedź brzmi "ocel nieobecna = wyjście włączone" Wykrycie celu otwiera go i wyłącza energię z ładunku., który program PLC interpretuje jako zmianę warunków.

W konfiguracji NC czujnik wykonuje swoją pracę wykrywającą odwrotnie: gdy osłona lub drzwi są w bezpiecznej (zamkniętej/obecnej) pozycji, cel (zamontowany na drzwiach/osłonie) znajduje się w polu wykrywania,wyjście E2E-X2D2-N jest otwarte, a wejście PLC jest wyłączone.

Wydaje się to sprzeczne z intuicją, ale jest to standardowe podejście do układu bezpieczeństwa. Program PLC potwierdza bezpieczeństwo, oczekując, że wejście będzie wyłączone.i każda okoliczność, która otwiera obwód (w tym usterka kabla) wytwarza ten sam odczyt OFF.

Obudowa ze stali nierdzewnej w środowiskach narzędzi maszynowych

Obudowa ze stali nierdzewnej SUS303 E2E-X2D2-N jest odporna na połączony atak chemiczny alkalicznych płynów chłodzących do cięcia na bazie wody (które atakują mosiądz), czystych olejów do cięcia,zanieczyszczenie płynami hydraulicznymi, oraz środków czyszczących stosowanych w konserwacji maszyn.

Obudowy z mosiądzu z naklejeniem niklowym dobrze tolerują ekspozycję krótkoterminową, ale mogą powodować korozję do otworów w długotrwałym zanurzeniu w płynie chłodzącym, zwłaszcza w przypadku płynów chłodzących o wysokim stężeniu alkalicznym.

Stal nierdzewna eliminuje ten tryb awarii, który jest istotny w instalacjach czujników, które powinny działać nieprzerwanie przez wiele lat bez wymiany.

The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.

PBT utrzymuje stabilność wymiarową i gładkość powierzchni w olejach i płynów chłodzących, które mogłyby zwiększać lub rozkładać miękkie tworzywa sztuczne,zachowanie geometrii powierzchni czujnika, która określa dokładność szczeliny powietrznej czujnika w ciągu całego okresu eksploatacji.

Częste pytania

P1: W konfiguracji NC, co odczytuje wejście PLC, gdy E2E-X2D2-N jest zainstalowany i zasilany, ale żaden cel nie jest w zasięgu?

W przypadku zasilania bez celu w polu czuwania tranzystor wyjściowy E2E-X2D2-N przeprowadza przepływy prądu przez obciążenie (wprowadzenie PLC) i wejście odczytuje ON (logika 1, przy założeniu pozytywnej logiki).

Kiedy cel wchodzi w pole czuwania 2 mm, wyjście otwiera się, a prąd spada do poziomu wycieku 0,8 mA, a wejście PLC odczytuje OFF (logika 0).Otwiera się po wykryciu.

P2: E2E-X2D2-N ma wyjście NC czy ma znaczenie, który przewód jest dodatni, a który ujemny w instalacji?

Tak, to ma znaczenie. Obwód 2-przewodowy DC jest polaryzowany. Czujnik zdefiniował pozytywne i negatywne końce pomimo posiadania tylko dwóch przewodów.

Standardowym kodem koloru drutu dla czujników DC 2-drutu jest: brązowy przewód = dodatni zasilacz (podłącz do +24V DC),niebieski przewód = obciążenie/wydajność (połączenie w serii z obciążeniem do wspólnego zasilania).

Ochrona tłumiącego napięcie zapobiega trwałym uszkodzeniom spowodowanym krótkim odwróceniem biegunowości, ale do działania wymagane jest prawidłowe okablowanie.

P3: Czy E2E-X2D2-N może wyczuwać poprzez cienką okładkę metalową nieżelazną, aby wykryć za nią żelazny cel?

Pole czujnika E2E-X2D2-N przenika do materiałów niemetalicznych (plastikowych pokryć, szkła, farby) z minimalnym efektem.

Płyty metalowe między czujnikiem a celem są bardziej złożone: thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.

Gęste metalowe osłony absorbują pole bardziej.

Badania z zastosowaniem konkretnych materiałów w rzeczywistej instalacji są jedynym wiarygodnym sposobem potwierdzenia zdolności wykrywania za pomocą pośredniej warstwy nieżelaznej.

P4: Na częstotliwości 1,5 kHz, jaki jest najszybszy ruch celu, który E2E-X2D2-N może niezawodnie śledzić?

Przy częstotliwości przełączania 1,5 kHz każdy cykl ON-OFF-ON trwa 0,67 ms. Aby zapewnić niezawodne śledzenie, cel musi pozostać w polu czuwania przez co najmniej jeden pełny cykl.

Cel 2 mm przechodzący z prędkością 3 m/s przekracza strefę wykrywania czujnika w około 0,67 ms ‡ w miejscu granicznym czujnika.

W celu niezawodnego wykrywania cel powinien być większy niż 2 mm lub poruszać się wolniej niż 3 m/s.

W przypadku liczenia aplikacji z szybko poruszającymi się celami, docelowy czas tranzytu musi być obliczony na podstawie tego limitu częstotliwości z marginesem bezpieczeństwa.

P5: Czy po zainstalowaniu urządzenia E2E-X2D2-N wymagana jest jakakolwiek regulacja lub kalibracja?

E2E-X2D2-N jest kalibrowany fabrycznie dla odległości wykrywania 2 mm.

Instalacja polega na wprowadzeniu czujnika do otworu M8 w prawidłowej przestrzeni czujnika (w odległości ustawionej na 1, 6 mm), zabezpieczeniu nutami zamkowymi, połączeniu dwóch przewodów,i weryfikacji prawidłowego działania poprzez potwierdzenie zmian stanu wyjścia, gdy obiekt żelazny wchodzi i wychodzi z pola wykrywania.

Wskaźnik LED potwierdza stan wyjścia w ciele czujnika.
