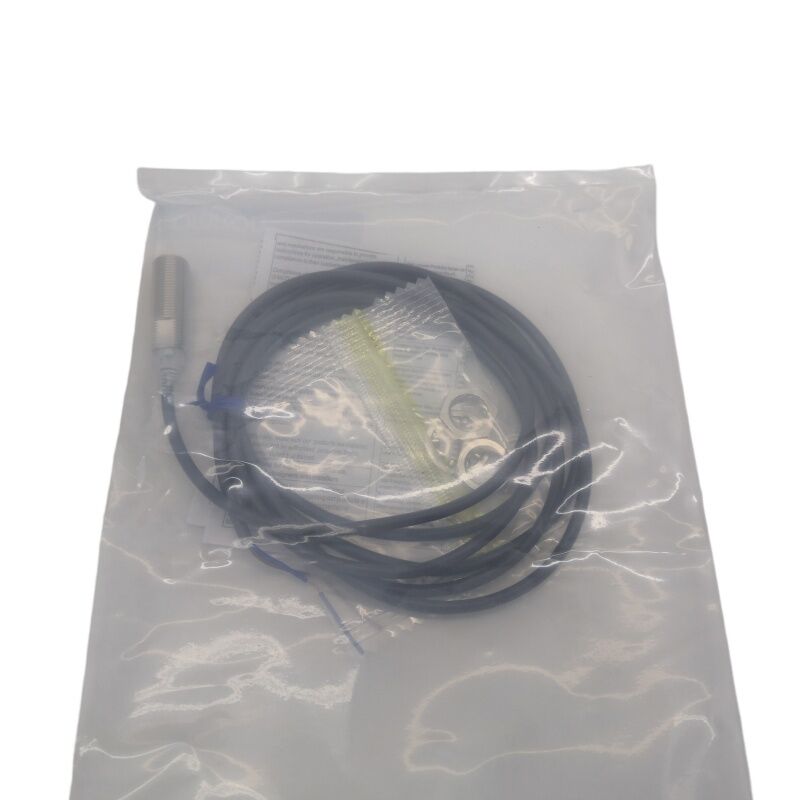

Nowy w skrzynce przełącznik bliskości E2E-X3D1-N E2EX3D1N

OMRON E2E-X3D1-N. Indukcyjny czujnik bliskości M12 osłonięty, 3mm NO, DC 2-przewodowy, 1030VDC, 1kHz, podwójny LED, IP67 olejoodporny, 2m kablu wstępnie podłączonego

Przegląd

W sprawieOmron E2E-X3D1-Njest osłoniętym indukcyjnym czujnikiem bliskości M12 o odległości wykrywania 3 mm i wyjściu 2-przewodowym prądu stałego normalnie otwartym, wstępnie podłączonym do 2-metrowego olejoodpornego kabla PVC.

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

W ramach serii E2E firmy Omron, X3D1-N o rozmiarze nadwozia M12 zajmuje praktyczne miejsce pośrednie.Węzeł M12 i odległość wykrywania 3 mm stanowią najbardziej powszechnie stosowaną kombinację wielkości do zakresu w ogólnych zastosowaniach maszyn przemysłowych i automatyki.

Wzrost z M8 (2mm) do M12 (3mm) zwiększa przepustowość wykrywania o milimetr, zmniejszając wrażliwość na niewłaściwe ustawienie, zmiany powierzchni celu,i rozszerzenia termicznego strukturalnego, które mogą przesunąć rzeczywistą lukę czujnika z dala od ustawionej wartości podczas produkcji.

Kabel o długości 2 metrów jest odpowiedni dla konfiguracji maszyn, w których czujnik znajduje się w odległości kilku metrów od panelu sterującego lub skrzynki końcowej.

Nie jest potrzebny tabelę przydziału szpilki z łącznikiem, nie ma łącznika pola do źródła lub montażu ̇ czujnik przyjeżdża z pustymi końcami drutu i gotowy do połączenia końcowego.

W przypadku instalacji o wyższych wibracjach lub zastosowań wymagających wymiany czujników bez odłączenia kabli stacjonarnychwariant złącza M1G zapewnia tę samą specyfikację elektryczną z odłączalnym z pola interfejsem M12.

Główne specyfikacje

Dwóchwielkowe wskaźniki LED wbudowane w obudowę

E2E-X3D1-N posiada dwa wskaźniki LED, które pełnią oddzielne, komplementarne funkcje.wyłączony, gdy jest otwarty, zapewniający ciągłe potwierdzenie działania bez narzędzia diagnostycznego.

Zielona dioda LED wskazuje, czy cel znajduje się w zakresie ustawień 0 ∼ 2,4 mm, co wskazuje, że czujnik działa w swojej niezawodnej strefie wykrywania, a nie na granicy zdolności wykrywania.

Podczas instalacji, zielona dioda LED jest podstawowym narzędziem uruchamiania.stała zielona dioda LED potwierdza, że przepaść prądu znajduje się w zakresie wiarygodnej odległości ustawienia.

Jeżeli zielony wskaźnik nie świeci lub migocze w miarę przemieszczania się obiektu, odległość przekracza odległość ustawioną i należy dostosować pozycję montażu.

W ten sposób eliminowane są ustawienia próby i błędu i skraca się czas między pierwszym uruchomieniem i potwierdzoną niezawodną operacją do kontroli wizualnej.

DC 2-przewód NO

Obwód 2-przewodowy stałego prądu umieszcza czujnik w serii z obciążeniem pomiędzy dodatnim zasilaczem a powszechnym.

Kiedy cel wchodzi w pole 3 mm, wyjście przewodzi i prąd przepływa przez ładunek.

Dwóch przewodników pozytywny i obciążenia przeprowadzają zarówno zasilanie i sygnał funkcji, eliminując dedykowany przewód zasilania 3-przewodowych projektów czujników.

Praktyczne ograniczenia są minimalne: prąd obciążenia musi wynosić co najmniej 3 mA dla niezawodnego przełączania (zaspokojony przez wszystkie standardowe cyfrowe wejścia PLC), a prąd obciążenia musi wynosić co najmniej 3 mA.Wyciek w stanie wyłączonym 8 mA nie może osiągnąć progu włączenia wejścia (standardowy 24V przełącznik wejścia PLC przy 5 mA lub więcej), pozostawiając wyciek 0,8 mA całkowicie czysty).

W przypadku obciążeń o niezwykłych właściwościach prądu przed instalacją należy zweryfikować oba parametry.

Przeciwprężnik czujnika i ochrona przed zwarciem absorbują błędy instalacyjne i przejściowe obciążenia indukcyjne, które w przeciwnym razie uszkodziłyby etap wyjściowy.

Wzmocowanie z osłoną

Wewnętrzna osłona koncentruje pole czujnika elektromagnetycznego w kierunku osiowym, zapobiegając bocznemu polu, które zostałoby wchłonięte przez otaczający metal w metalowej instalacji z uchwytem.

E2E-X3D1-N wcina się w otwory M12 × 1 mm, mocuje się w metalu lub wciska się do metalu i zabezpiecza standardowymi orzełkami zamkowymi M12.

W przypadku instalacji wymagających odchylenia powierzchni czujnika od powierzchni metalowej, zakres odległości ustawienia (0 ′ 2.4 mm) zapewnia margines regulacji bez zmiany konfiguracji montażu mechanicznego.

Częste pytania

P1: Jaki jest interfejs połączenia E2E-X3D1-N?

E2E-X3D1-N wyposażone są w 2 m olejoodpornego kabla z PVC zakończonego gołymi końcami drutu.brązowy przewód (zużycie dodatnie ‡ łączenie do +24V DC) i niebieski przewód (obciążenie/wyjście ‡ łączenie w serii z obciążeniem do zasilania wspólnego).

Śruby końcowe w panelu sterowania lub skrzynce złącza maszyny odbierają gołe końce bezpośrednio.

P2: W jaki sposób częstotliwość odpowiedzi 1 kHz wpływa na wybór tego czujnika do zastosowań liczących?

Przy 1 kHz czujnik wykonuje 1000 pełnych cykli wykrywania włączania/wyłączania na sekundę.każdy cel musi pozostawać w polu czuwania przez co najmniej jeden pełny cykl .

Praktyczna granica: cele przechodzące z prędkością 1 m/s przez strefę wykrywania 3 mm w przeciągu około 3 ms, obejmujące 4,5 cyklu przełączania w 1 kHz rzetelny.mniej niż jeden cykl.

W przypadku aplikacji z szybko poruszającymi się układami docelowymi obliczyć oczekiwany czas tranzytu w stosunku do okresu 1 kHz w celu potwierdzenia wiarygodnego liczenia.

P3: Standardowym obiektem czujnika jest żelazo 12 × 12 × 1 mm, jakie zmniejszenie ma zastosowanie do celów aluminiowych?

Aluminium ma współczynnik korekty około 0,3 ≈ 0,4 × dla osłoniętych czujników E2E M12.cele aluminiowe o tej samej wielkości wytwarzają skuteczną odległość przełączania wynoszącą około 0.9 ≈ 1,2 mm.

W przypadku wykrywania aluminium w zastosowaniach maszynowychzmierzyć faktyczny punkt przełączania z konkretną częścią i zatwierdzić go w stosunku do luki instalacyjnej przed ustawieniem pozycji czujnika.

P4: Czy E2E-X3D1-N można zastąpić wariantem z łącznikiem M1G bez zmiany okablowania PLC?

Specyfikacje czujników, obwód wyjściowy i napięcie zasilania są identyczne między E2E-X3D1-N (kabel) a E2E-X3D1-M1G (złącze M12).

Zmiana na wariant złącza wymaga pozyskania kompatybilnego zespołu kabli polowych M12 i przekierowania go do końcowego panelu sterowania.o pojemności nieprzekraczającej 10 W,.

Układ szpilki złącza (brązowy = szpilka 1 = +V, niebieski = szpilka 4 = 0V) musi być zgodny z okablowaniem zespołu kablowego.

P5: Czy E2E-X3D1-N wymaga jakichkolwiek regulacji po instalacji?

Wymagane jest ustawienie, czujnik jest kalibrowany fabrycznie na 3 mm nominalnej odległości wykrywania.

po zamontowaniu w przedziale ustawień 0 ∼ 2,4 mm i połączeniu okablowania,weryfikacja działania poprzez potwierdzenie, że czerwona dioda LED świeci, gdy cel znajduje się w zasięgu, a zielona dioda LED jest stabilna (wskazuje, że przepaść znajduje się w zakresie wiarygodnej odległości ustawienia).

Jeśli zielona dioda LED jest wyłączona lub niestabilna, zmniejsz odległość, aż będzie świecić stabilnie.
