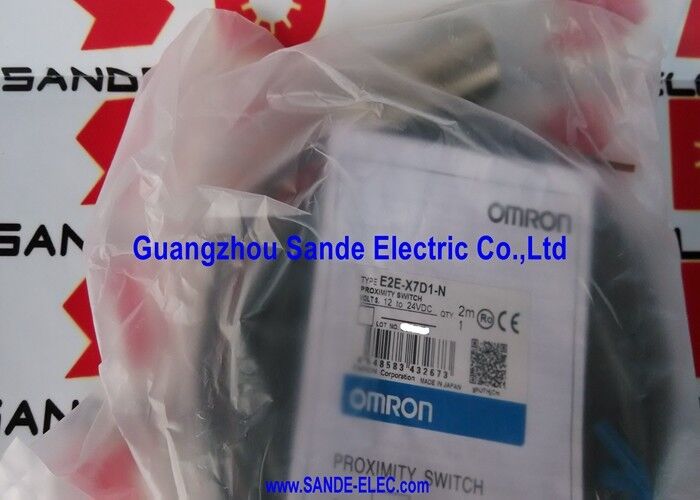

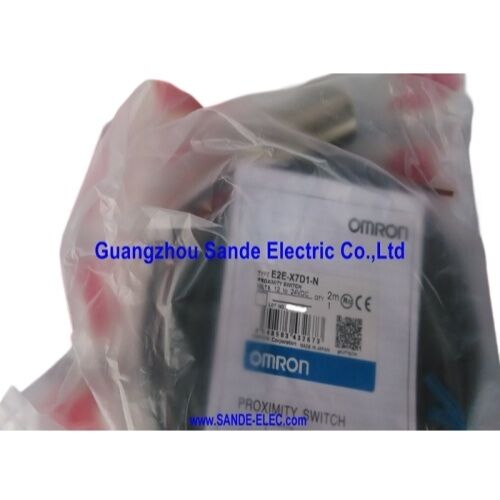

Odczytnik przełącznika bliskości Omron E2E-X7D1-N E2EX7D1N

Omron E2E-X7D1-N. Indukcyjny czujnik bliskości M18, 7mm, DC 2-Wire NO, 1030VDC, 500Hz, IP67, osłonięty

Przegląd

W sprawieOmron E2E-X7D1-Njest osłoniętym indukcyjnym czujnikiem bliskości M18, podłączonym jako urządzenie DC 2-przewodowe bez oddzielnego przewodnika zasilania,tylko dwa przewody łączące czujnik do obwodu obciążenia między dodatnim zasilaczem prądu stałego a obciążeniem.

Wykrywa metale żelazne z odległości do 7 mm i przełącza obciążenie 3 ‰ 100 mA do 500 Hz, z wyciekiem 0,8 mA w stanie wyłączonym i ochroną IP67 przed przenikaniem pyłu i tymczasowym zanurzeniem.

Obwód 2-przewodowy prądu stałego jest strukturalnie taki sam jak mechaniczny przełącznik przewodowy w serii z jego obciążeniem: jeden przewód do dodatniego zasilania, jeden przewód do obciążenia, obciążenie do zwrotu zasilania.

Gdy cel jest obecny, wewnętrzny obwód czujnika prowadzi i prąd przepływa przez obciążenie.

Gdy obiekt nie ma celu, obwód jest otwarty, z wyjątkiem wycieku 0,8 mA, który przepływa przez obciążenie nawet w stanie wyłączonym.Dwuprzewodowa topologia nie wymaga zewnętrznego przewodu zasilania i upraszcza okablowanie paneli w maszynach, w których liczy się każdy przewodnik, a polaryzowana konstrukcja zapobiega uszkodzeniu przez odwrócone połączenia zasilania.

Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.

Zielona dioda LED jest szczególnie przydatna podczas ustawiania: świeci, gdy odległość docelowa znajduje się w zakresie ustawień 0·5,6 mm,potwierdzające, że przepaść instalacyjna znajduje się zarówno w zakresie czuwania, jak i w strefie stabilnej, przełączanie bez odbicia jest niezawodne.

Główne specyfikacje

Osłonięte przy M18

Czujniki indukcyjne z osłoną (możliwe do zamontowania na płucie) zawierają pole czujnika elektromagnetycznego w projekcji naprzód ciała czujnika,tłumienie bocznego rozszerzenia pola poprzez zintegrowane osłony wbudowane w obudowęE2E-X7D1-N może być zamontowany z twarzą na metalowej powierzchni, otoczonej metalu ze wszystkich stron.bez otaczającego metalu wchłaniającego pole czujnika przodu i zmniejszającego zakres wykrywania.

Siedem milimetrów odległości czuwania od osłoniętego M18 to dobrze zbilansowana specyfikacja.

Osłonięte czujniki M18 w klasie standardowej E2E zazwyczaj osiągają 5 ̊7 mm; 7 mm klasyfikacja wariantu X7D jest w górnej części tego, co zapewnia osłonięta konstrukcja M18.

W instalacjach z zaciskiem na podnośnik dostępna jest pełna przepaść 7 mm między powierzchnią czujnika a najbliższym punktem podejścia do celu, przy czym zakres ustawień wynosi 0 ̊5.6 mm zapewniające strefę roboczą, w której wykrycie jest stabilne.

Płytka mosiężna z niklu jest wyborem specyfikacji mechanicznej, a także materiału: pokrywka niklowa chroni podstawę mosiądzu przed działaniem korozyjnym oleju do cięcia, płynu chłodzącego,i alkalicznych środków czyszczących stosowanych w cyklach prania maszynowym, podczas gdy miedziana obudowa zapewnia przewodność cieplną niezbędną do rozpraszania małego ciepła generowanego przez obwód oscylatora czujnika w ciągłym działaniu.

Wyjście 2-przewodów prądu prądu prądu bieżącego i wybór obciążenia

Maksymalny prąd przecieku 0,8 mA przez wyjście E2E-X7D1-N jest specyfikacją, która najbardziej bezpośrednio wpływa na wybór obciążenia.Ten prąd przepływa przez podłączone obciążenie nawet wtedy, gdy nie ma obecnego celuW przypadku większości kart wejściowych PLC, które pobierają 520mA dla logiki 1 i mają przejrzysty próg powyżej 2mA, 0,8mA jest znacznie poniżej progu włączania i nie powoduje fałszywego uruchomienia.

W przypadku, gdy w wyniku wycieku występują błędne wyjścia, rezystor obejściowy na całym obciążeniu (wejście PLC lub cewka przekaźnikowa) odprowadza prąd wycieku i zapobiega fałszywej aktywacji.Wartość rezystora powinna być obliczona tak, aby utrzymać spadek napięcia w obciążeniu poniżej progu włączania, gdy 0.8mA przepływa przez równoległą kombinację.

Zazwyczaj rezystory o mocy od 5,6 kΩ do 10 kΩ osiągają to w przypadku standardowych wejść PLC o napięciu 24 V bez mierzalnego wpływania na zachowanie czujnika, gdy wyjście jest aktywnie przewodzące.

Równie ważny jest minimalny prąd obciążenia 3mA: wewnętrzny obwód wyjściowy czujnika wymaga przepływu przez niego co najmniej 3mA, aby utrzymać stabilne przełączanie.

Obciążenia, które pobierają mniej niż 3 mA ̇ wejścia PLC o bardzo wysokiej impedancji na niektórych nowoczesnych sterownikach ̇ mogą nie dostarczać wystarczającego prądu do stabilnej pracy,powodujące przerywane lub niewiarygodne przełączanie wyjścia.

Częste pytania

P1: Jaka jest różnica między E2E-X7D1-N (2-przewodowym DC) a 3-przewodową wersją NPN tego samego czujnika?

Wersja 2-przewodowa prądu stałego (ten czujnik) łączy się szeregowo z obciążeniem ̇ łącznie dwa przewody, bez oddzielnego przewodnika zasilania.a minimalny prąd obciążenia wynosi 3mA.

Wersja NPN z trzema przewodami (np. E2E-X7ME1) wykorzystuje osobny przewód zasilający, zwykły przewód,i przewód wyjściowy .

Wybierz wersję 2-przewodnikową do prostej wymiany dwóch przewodników mechanicznych przełączników granicznych; wybierz wersję 3-przewodnikową do obciążeń wrażliwych (płyny PLC o niskiej impedancji,wprowadzenia bramy logicznej), które nie mogą tolerować wycieków lub wymagają przełączania bez minimalnego prądu.

P2: Czujnik ma dwie diody LED, co każda z nich wskazuje?

Czerwona dioda LED odzwierciedla bieżący stan wyjścia: włączona, gdy wyjście jest przewodzące (odkryto cel, nie włączony wyjście), wyłączona, gdy nie ma celu.

Zielona dioda LED jest wskaźnikiem zakresu ustawień: świeci, gdy cel znajduje się w zakresie ustawień 0 ¢ 5,6 mm ¢, potwierdzając, że zainstalowana luka jest odpowiednia do stabilnego przełączania.zielona dioda LED powinna być włączona, gdy cel znajduje się w przewidzianej pozycji wykrywania, a wyłączona, gdy cel jest nieobecny lub znajduje się poza zakresem wykrywaniaJeśli zielone światło LED jest wyłączone, gdy cel znajduje się w planowanej pozycji, przepaść przekracza limit ustawienia 5,6 mm.

P3: Czy E2E-X7D1-N wykrywa cele ze stali nierdzewnej lub aluminium?

Tak, przy zmniejszonej skutecznej odległości wykrywania.

Aluminium wytwarza około 35-45% około 2,5-3,2 mm. Miedź jest najmniej reagująca, zazwyczaj w odległości skutecznej poniżej 2 mm.

W przypadku celów nieżelaznych zmierzyć rzeczywistą odległość przełączania z konkretnym materiałem w warunkach instalacji i ustawić lukę w pomiarze zakresu skuteczności z marginesem bezpieczeństwa.

P4: Co oznacza "z biegunowością" dla wyjścia 2-przewodowego prądu stałego?

"Z biegunowością" oznacza, że czujnik ma zdefiniowany pozytywny i ujemny końcówek zasilania, a dwa przewody nie są wymienne.tłumienie nadciśnienia o odwrotnej biegunowości w obwodzie ochronnym zapobiega uszkodzeniom spowodowanym krótkim odwróceniem biegunowości podczas instalacji.

Standardowe kolory kabli 2-przewodowych Omron: brązowy = pozytywne podłączenie zasilania, niebieski = ujemne podłączenie zasilania (do obciążenia zwrotnego).

P5: Czy E2E-X7D1-N nadaje się do montażu w aluminiowym uchwycie?

Jako osłonięty czujnik, E2E-X7D1-N może być zamontowany w stali i aluminium.

The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.

W przeciwieństwie do czujników bez osłony, na które wpływa każdy metal w obrębie określonych minimalnych przestrzeni bocznych i tylnych, niezależnie od rodzaju materiału.
