Przełącznik bliskiego zasięgu E2E-X14MD1 E2EX14MD1

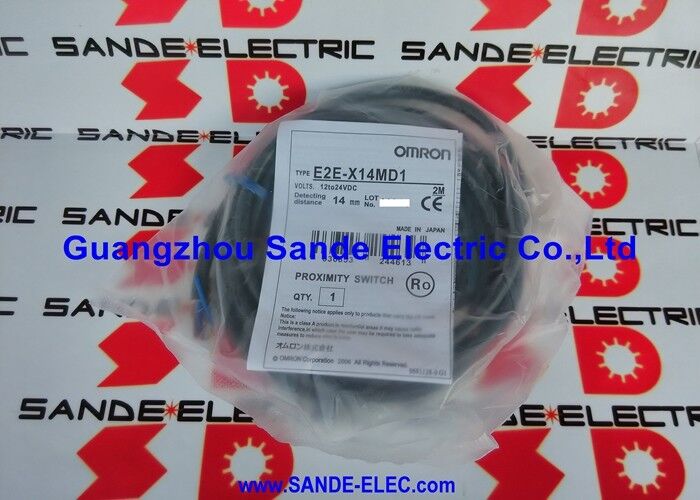

Czujnik zbliżeniowy Omron E2E-X14MD1 M18 Standard

Przegląd

Omron E2E-X14MD1 to indukcyjny czujnik zbliżeniowy M18 przeznaczony do standardowych zadań detekcji przemysłowej, gdzie większy zasięg detekcji M18 jest przydatny bez konieczności przechodzenia na większą obudowę M30.

W rodzinie E2E klasa 14 mm jest powiązana z nieekranowaną konstrukcją cylindryczną, dwuprzewodowym działaniem DC i przełączaniem normalnie otwartym (NO), co czyni ten model dobrze dopasowanym do zadań detekcji maszyn, które wymagają większej tolerancji montażu niż zazwyczaj zapewniają czujniki M18 o krótszym zasięgu.

Ten model jest praktycznym wyborem dla producentów maszyn, którzy chcą znajomy czujnik z gwintowaną obudową, który łatwo zintegruje się z wejściami sterowników PLC lub obwodów sterujących.

Platforma E2E obsługuje opcje kabli odpornych na olej, stabilną detekcję celów z metali żelaznych i ochronę IP67, co pomaga czujnikowi pozostać użytecznym w codziennych środowiskach przemysłowych, takich jak przenośniki, maszyny pakujące, narzędzia montażowe i stacje transferu części.

Ponieważ jest to nieekranowany typ M18, E2E-X14MD1 jest często preferowany tam, gdzie maszyna może zapewnić nieco więcej wolnej przestrzeni wokół powierzchni detekcji, a projektant chce skorzystać z dłuższego nominalnego zasięgu detekcji.

W praktyce może to ułatwić konfigurację w zastosowaniach, gdzie tolerancja mechaniczna, zmienność wsporników lub odległość podejścia części byłyby zbyt małe dla urządzenia o krótszym zasięgu z montażem na równi.

Kluczowe specyfikacje

Detekcja 14 mm M18 — Większy margines montażowy

Jednym z najsilniejszych praktycznych punktów E2E-X14MD1 jest odległość detekcji 14 mm w obudowie M18. W rzeczywistym projektowaniu maszyn daje to instalatorowi większy margines tolerancji wsporników, zmienności podejścia części i niewielkich przesunięć mechanicznych niż czujniki M18 o krótszym zasięgu.

Może to ułatwić uruchomienie i zmniejszyć liczbę uciążliwych regulacji podczas konserwacji.

Nie oznacza to, że jest to lepszy czujnik do każdego zadania, ale oznacza, że jest to przydatna opcja, gdy cel detekcji nie jest idealnie kontrolowany lub gdy niewielka dodatkowa odległość zapewnia lepsze projektowanie maszyny.

Dla producentów OEM i zespołów modernizacyjnych ten dodatkowy margines montażowy jest często rzeczywistą zaletą operacyjną.

Nieekranowana konstrukcja — Najlepsze zastosowanie z odpowiednim prześwitem

Ponieważ ten model jest nieekranowany, powinien być instalowany z odpowiednim prześwitem od otaczającego metalu wokół powierzchni detekcji. W praktyce jest to normalne dla cylindrycznych czujników zbliżeniowych o dłuższym zasięgu: szersze pole detekcji pomaga osiągnąć zasięg, ale oznacza również, że geometria montażu ma większe znaczenie niż w przypadku ekranowanej konstrukcji z montażem na równi.

Przy odpowiednim układzie mechanicznym nieekranowana konstrukcja może bardzo dobrze sprawdzać się w standardowym sprzęcie automatyki.

Zapewnia producentowi maszyn użyteczną strefę detekcji bez konieczności stosowania większego czujnika lub bardziej złożonej metody detekcji.

FAQ

P1: Do jakich zastosowań najlepiej nadaje się E2E-X14MD1?
Najlepiej nadaje się do ogólnych zadań detekcji maszyn, gdzie preferowany jest czujnik M18, ale potrzebny jest większy zasięg detekcji.

Typowe przykłady obejmują potwierdzenie obecności części, detekcję pozycji zatrzymania, logikę maszyny zamontowaną na wsporniku oraz detekcję transferu lub przenośnika w sprzęcie automatyki przemysłowej.

P2: Dlaczego inżynier wybrałby nieekranowany czujnik M18 o zasięgu 14 mm?
Głównym powodem jest margines montażowy. Odległość detekcji 14 mm w obudowie M18 może ułatwić konfigurację tam, gdzie cel nie przechodzi bardzo blisko powierzchni czujnika lub gdzie tolerancje wsporników i zmienność produktu pozostawiają mniej miejsca dla urządzenia o krótkim zasięgu.

P3: Co użytkownicy powinni wiedzieć o nieekranowanej konstrukcji przed instalacją?
Nieekranowany czujnik wymaga odpowiedniego prześwitu wokół powierzchni detekcji, ponieważ pobliski metal może wpłynąć na jego działanie.

W praktyce inżynierskiej oznacza to, że układ montażowy należy sprawdzić wcześnie, zwłaszcza jeśli czujnik będzie wpuszczony w metalową konstrukcję lub zainstalowany w pobliżu innych części przewodzących.

P4: Czy E2E-X14MD1 nadaje się do zwykłych środowisk przemysłowych?
Tak. Rodzina E2E jest publikowana z ochroną IP67, możliwością pracy w temperaturach przemysłowych i cechami konstrukcyjnymi odpornymi na olej, co czyni ją odpowiednią do rutynowego użytku fabrycznego, gdy jest zainstalowana w ramach zamierzonych limitów zastosowania.

P5: Co kupujący powinni zweryfikować przed złożeniem zamówienia?
Kupujący powinni sprawdzić dokładny numer modelu, wymaganą odległość detekcji, prześwit montażowy dla nieekranowanego czujnika, koncepcję okablowania i styl kabla używany w maszynie. W przypadku wymiany potwierdzenie tych fizycznych i elektrycznych szczegółów jest zazwyczaj najbezpieczniejszą ścieżką.
