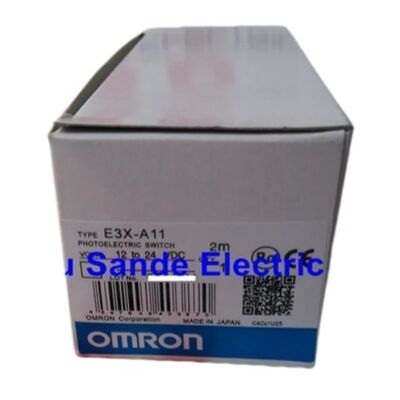

Przełącznik fotoelektryczny Omron E3X-A11 E3XA11

Wzmacniacz światłowodowy Omron E3XA11

Przegląd

E3XA11 najlepiej się nadaje jako kompaktowy wzmacniacz światłowodowy do ogólnego użytku przemysłowego.

W publicznych kanałach przemysłowych ten model jest powszechnie wymieniany jako E3X-A11,a dokumentacja wzmacniacza Omron ′ umieszcza go w rodzinie E3X jako wzmacniacz światłowodowy ogólnego przeznaczenia z wyjściem NPN zaprojektowany do pracy z głowicami światłowodowymi serii E32..

Stanowi to praktyczny wybór dla kompaktowych punktów wykrywania, w których głowica wykrywająca musi być oddzielona od wzmacniacza, a maszyna wymaga małego, elastycznego rozwiązania optycznego.

Główną zaletą tego modelu jest jego elastyczność w ciasnych przestrzeniach mechanicznych.punkt czujnika optycznego może być umieszczony dokładnie tam, gdzie maszyna tego potrzebuje, podczas gdy korpus wzmacniacza pozostaje dostępny do regulacji i serwisowania.

W praktyce E3XA11 nadaje się do wąskich mechanizmów, podkładek, małych stacji montażowych, obsługi elektroniki,i inne urządzenia, w których konwencjonalny samodzielny czujnik fotoelektryczny byłby zbyt duży lub zbyt trudny do ustawienia.

Model utrzymuje również prostą konfigurację pola. Opublikowane przez Omron dane pokazują zasilanie 10 do 30 VDC, wyjście NPN z otwartym kolektorem, tryby Light-ON / Dark-ON / SETpotencjometr o czułości 8-obrotów z wskaźnikiem, i 2-metrowy kabel.

Funkcje te dają instalatorowi przydatną ręczną kontrolę bez nadmiernego skomplikowania wzmacniacza, co jest jednym z powodów, dla których starsze wzmacniacze E3X pozostają popularne w naprawach i wymianach.

Główne specyfikacje

Architektura wzmacniacza światła

Największą siłą tego modelu jest sam format wzmacniacza światłowodowego.podczas gdy wzmacniacz pozostaje w bardziej dostępnej pozycji do okablowania i regulacji.

To sprawia, że E3XA11 jest przydatny w kompaktowych urządzeniach, gdzie punkt wykrywania jest fizycznie trudny do osiągnięcia lub gdzie projektant musi skierować światło do wąskiej strefy wykrywania.

Architektura ta jest szczególnie wartościowa w zastosowaniach obejmujących małe części, precyzyjne wyrównanie lub mechanicznie zatłoczone zespoły.

Zamiast kompromitować punkt wykrywania, aby pomieścić większe ciało czujnika,Projektant może umieścić głowicę włókna dokładnie tam, gdzie przechodzi cel i utrzymać wzmacniacz dostępny do dostrojenia i konserwacji.

Manualna wrażliwość i logika wyjściowa

8-obrotna regulacja czułości jest jedną z najbardziej przydatnych praktycznych funkcji tego modelu.tłoW rzeczywistych ustawieniach maszynowych, może to mieć dużą różnicę, jeśli chodzi o odbicie celu, odległość,lub ustawienie musi być wybrane precyzyjnie zamiast zaakceptowane jako stałe ustawienie fabryczne.

Wybieralne zachowanie włączania światła / ciemności zwiększa również elastyczność.

Umożliwia wzmacniaczowi dopasowanie się do logiki sterowania maszyny bez zmuszania programisty PLC do odwrócenia sygnału w programie.które mogą ułatwić przejście i skrócić czas uruchomienia.

Częste pytania

P1: Do jakich zastosowań E3XA11 najlepiej nadaje się?
Najlepiej nadaje się do kompaktowych zadań optycznych, w których punkt wykrywania jest mały lub trudno dostępny.

Typowe przykłady obejmują obsługę elektroniczną, wykrywanie małych części, urządzenia montażowe, wąskie ścieżki przesyłowe,i inne maszyny, w których głowica włókna jest łatwiejsza do ustawienia niż samodzielny czujnik fotoelektryczny.

P2: Dlaczego inżynier wybiera wzmacniacz światłowodowy zamiast standardowego czujnika fotoelektrycznego?
Głównym powodem jest elastyczność instalacji.Tak więc światło może być skierowane do ciasnych przestrzeni, podczas gdy wzmacniacz pozostaje dostępny do okablowania i regulacjiJest to szczególnie cenne w kompaktowych lub precyzyjnych projektach maszyn.

P3: Jak przydatna jest w praktyce regulacja wrażliwości 8-obrotów?
Jest bardzo przydatny w przypadku, gdy aplikacja wymaga starannego dostosowania.który pomaga w przypadku małych celów, odblaskowa zmiana lub ustawienia włókna, które wymagają bardziej precyzyjnej optymalizacji.

P4: Co kupujący powinni sprawdzić przed użyciem E3XA11 jako zamiennika?
Kupujący powinni zweryfikować dokładny typ wzmacniacza, logikę wyjścia, zasilanie, format kabla i głowicę światłowodową używaną na maszynie.wzmacniacz i podłączenie włókna powinny być sprawdzane razem, a nie traktowane jako oddzielne części niezwiązane.

P5: Czy ten model jest nadal bardziej przydatny do wymiany niż do nowego projektu?
Publiczne kanały dystrybucji identyfikują E3X-A11 w kontekście legacy i nadwyżki,więc jest to szczególnie praktyczne dla utrzymania zainstalowanego sprzętu lub dopasowania istniejącego układu sterowaniaZ tego powodu dokładne dopasowanie wymiany jest często ważniejsze niż szerokie porównanie cech.
