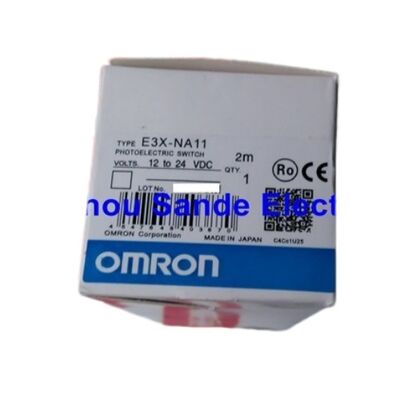

OMRON E3X-NA11 Wzmacniacz światłowodowy Przełącznik fotoelektryczny Czujnik fotograficzny E3XNA11

Omron E3X-NA11 | Super Manual Wzmacniacz światłowodowy — NPN, wyświetlacz LED, 12–24VDC

Numer części: E3X-NA11

Producent: Omron (Japonia)

Typ produktu: Wzmacniacz czujnika światłowodowego — typ Super Manual

Typ wyjścia: NPN z otwartym kolektorem

Zasilanie: 12–24V DC ±10%

Dlaczego wyświetlacz LED ma znaczenie

E3X-NA11 opiera się na jednej idei: uczynić wykrywanie światłowodowe łatwym w konfiguracji i godnym zaufania. Wyświetlacz LED poziomu światła jest tym, co praktycznie to umożliwia. Zamiast polegać na pojedynczym wskaźniku wyjścia, który informuje, czy czujnik jest włączony, czy wyłączony, pasek zapewnia ciągły podgląd siły sygnału. Możesz zobaczyć margines — jak blisko progu przełączania znajduje się sygnał — podczas dopasowywania głowicy światłowodowej lub regulacji ustawień.

Ta widoczność jest ważniejsza w wykrywaniu światłowodowym niż w większości innych typów wykrywania. Głowice światłowodowe są małe, geometria wykrywania jest ciasna, a niewielkie zmiany mechaniczne mogą przesunąć poziom światła na tyle, aby spowodować przerywane awarie w produkcji. Przy jedynie binarnym wskaźniku te problemy są trudne do wykrycia podczas uruchamiania. Dzięki wyświetlaczowi LED instalator może prawidłowo dopasować, potwierdzić bezpieczny margines i pozostawić ustawienia w stabilnym stanie.

Obsługuje to 8-obrotowy regulator czułości. Precyzyjna kontrola progu w ciągu ośmiu obrotów zapewnia znacznie lepszą rozdzielczość niż jednopunktowy regulator, szczególnie gdy cel jest mały lub warunki optyczne się zmieniają. W połączeniu z wyświetlaczem LED, czyni to E3X-NA11 praktycznym wyborem w rzeczywistych maszynach, gdzie warunki nie są idealne.

Praktyczne funkcje ochronne

Stały timer opóźnienia wyłączenia 40 ms jest przydatnym szczegółem. Krótkie przerwy — wibracje, trzepotanie, krótko mijająca krawędź — nie powodują natychmiastowego spadku wyjścia. To sprawia, że wzmacniacz jest bardziej wyrozumiały w środowiskach, gdzie idealnie stabilne sygnały nie zawsze są gwarantowane.

Ochrona przed odwrotną polaryzacją i ochrona przed zwarciem wyjścia dodają podstawową niezawodność elektryczną bez komplikowania instalacji.

Kluczowe specyfikacje

FAQ

P1: Do jakich zastosowań najlepiej nadaje się E3X-NA11?

Ogólnego przeznaczenia wykrywanie światłowodowe, gdzie instalator potrzebuje ręcznej konfiguracji i wyraźnego sprzężenia zwrotnego wizualnego. Wykrywanie małych części, wykrywanie ścieżki montażu, obsługa elektroniki i kompaktowe stacje automatyki, gdzie głowica światłowodowa jest odpowiednim formatem wykrywania.

P2: Jaka jest praktyczna korzyść z wyświetlacza LED w porównaniu z prostszym wskaźnikiem?

Pokazuje bezpośrednio siłę sygnału, a nie tylko stan włączony/wyłączony. To przyspiesza dopasowanie, pomaga ocenić margines przed powrotem maszyny do produkcji i znacznie ułatwia wykrywanie niestabilnych warunków wykrywania, które później spowodowałyby przerywane awarie.

P3: Jak bardzo przydatny jest 8-obrotowy regulator w praktyce?

Bardzo przydatny do ciasnych ustawień. Wielopunktowy regulator zapewnia znacznie dokładniejszą regulację progu niż prosty jednopunktowy pokrętło — ważne, gdy cel jest mały, geometria instalacji jest ograniczona lub warunki optyczne różnią się między jednostkami na tej samej linii.

P4: Co należy zweryfikować przed zamówieniem zamiennika E3X-NA11?

Typ wyjścia (NPN vs PNP — NA11 jest NPN), napięcie zasilania, kompatybilność głowicy światłowodowej z rodziną wzmacniaczy E3X-NA i czy maszyna zależy od stałego zachowania opóźnienia wyłączenia tego modelu. Sprawdź wzmacniacz i głowicę światłowodową razem, a nie tylko sam wzmacniacz.

P5: Kiedy pomaga timer opóźnienia wyłączenia?

Gdy krótkie przerwy nie powinny natychmiast powodować spadku wyjścia — wibracje, trzepotanie lub przejściowe spadki sygnału z otoczenia. Stałe opóźnienie 40 ms pochłania te zakłócenia bez powodowania fałszywej zmiany wyjścia, co zmniejsza uciążliwe awarie w mechanicznie aktywnych obszarach maszyn.
