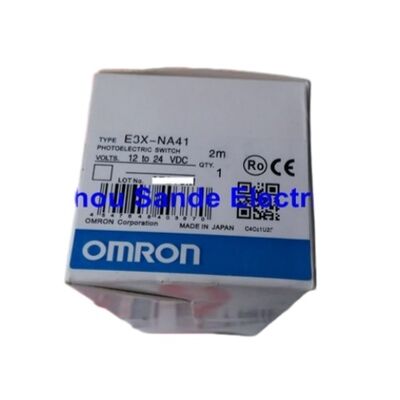

OMRON E3X-NA41 Fotoelektryczny czujnik przełącznika E3XNA41

Zwiększacz światłowodowy Omron E3X-NA41 PNP

Przegląd

The Omron E3X-NA41 is a compact rail-mount fiber optic amplifier built for machines that need stable optical sensing in places where a conventional self-contained photoelectric sensor would be too large or too difficult to position.

Jego kwadratowe ciało, ręczna metoda regulacji, wyjście PNP i wybieralna funkcja Light-ON/Dark-ON sprawiają, że jest praktycznym wyborem dla urządzeń montażowych, obsługi elektroniki, wąskich mechanizmów przenoszenia,i innych zadań automatycznych, w których punkt czuwania musi pozostać mały i elastyczny.

Dużą zaletą tego modelu jest równowaga między prostotą a kontrolą.

Wzmacniacz wykorzystuje czerwone źródło światła LED bez polaryzacji, obsługuje ręczne regulacje czułości i oferuje szybki czas reakcji 0,2 ms.

W praktyce oznacza to, że instalatorzy mogą dostosować próg czujnika bezpośrednio do maszyny bez przeniesienia się na bardziej złożoną platformę cyfrowego wzmacniacza,zachowując zachowanie sygnału wystarczająco szybko dla wysokiej prędkości pozycjonowania i wykrywania obecności.

Ponieważ jest to model PNP w rodzinie E3X-NA, E3X-NA41 jest szczególnie przydatny w systemach sterowania, które już standaryzują wyjścia źródłowe.

Kabel o długości 2 m i szczupła szerokość 10 mm ułatwiają również integrację w rzędach szaf lub ściśle ułożonych instalacjach kolejowych DIN, w których efektywność przestrzenna ma tak samo duże znaczenie jak wydajność czujników.

Główne specyfikacje

Projekt kompaktowego wzmacniacza

W systemie światłowodowym głowica czujnika może być zamontowana dokładnie tam, gdzie przechodzi cel, podczas gdy wzmacniacz pozostaje na szybie, gdzie okablowanie,dostosowanie, a obsługa jest łatwiejsza.

Takie układy są niezwykle przydatne w kompaktowych maszynach, gdzie punkt wykrywania może znajdować się wewnątrz wąskiej szyby, torówka,lub ciasnej kieszeni mechanicznej, która nie zaakceptuje standardowego ciała fotoelektrycznego.

Ręczne sterowanie z szybką reakcją

System ręcznego regulacji daje technikom bezpośrednią kontrolę nad czułością bez konieczności dodawania kroków programowania.

To ma znaczenie w rzeczywistym sprzęcie produkcyjnym, ponieważ małe różnice docelowe, zmiany ustawienia i wymiana głowicy światłowodowej mogą wpływać na wydajność optyczną.

Szybka odpowiedź 0,2 ms i wybieralne zachowanie Light-ON/Dark-ON pomagają wzmacniaczowi pozostać wszechstronnym w różnych sekwencjach maszynowych,zwłaszcza tam, gdzie szybkie przełączanie i przewidywalna logika są ważne.

Częste pytania

P1: Do jakich zastosowań najlepiej nadaje się E3X-NA41?
Najlepiej nadaje się do kompaktowych zadań optycznych, w których punkt wykrywania musi być mały, ale wzmacniacz musi być nadal dostępny.

Typowe przykłady to montaż elektroniki, wykrywanie obecności małych części, wąskie ścieżki przenośnikowe, precyzyjne urządzenia i maszyny, które wykorzystują głowice włókien do osiągania trudnych pozycji wykrywania.

P2: Dlaczego inżynier wybrał wersję PNP tego wzmacniacza?
Wynik PNP jest przydatny w architekturze sterowania, która standaryzuje wejścia źródłowe.Wybór właściwego typu wyjścia pomaga wzmacniaczowi bardziej naturalnie dopasować się do sterownika lub sterownika i zmniejsza problemy z interfejsem zarówno podczas nowej instalacji, jak i prac wymiany.

P3: Jak przydatna jest ręczna regulacja w rzeczywistym użytku fabrycznym?
Jest to bardzo przydatne, ponieważ wykrywanie włókna często zależy od dokładnego celu, pozycji głowy i układu maszyny.które mogą poprawić dokładność ustawień i ułatwić rozwiązywanie problemów w przypadku zmiany warunków pracy.

P4: Czy E3X-NA41 nadaje się do szczelnie zapakowanych szaf sterujących?
Jego wąskie ciało i montaż na szynach są zaprojektowane do kompaktowej instalacji.który pozwala na montaż wielu wzmacniaczy obok siebie przy jednoczesnym utrzymaniu podłączeń i utrzymania w zarządzalnym w tłoczonych układach paneli.

P5: Co kupujący powinni zweryfikować przed zamówieniem wymiany?
Kupujący powinni potwierdzić rodzinę wzmacniaczy, typ wyjścia, źródło zasilania, styl kabla i głowicę włókna używaną w maszynie.

W systemach światłowodowych nie wystarczy dopasowanie tylko wzmacniacza; wzmacniacz i głowica czujnika powinny być zawsze traktowane jako jeden zestaw aplikacji.
