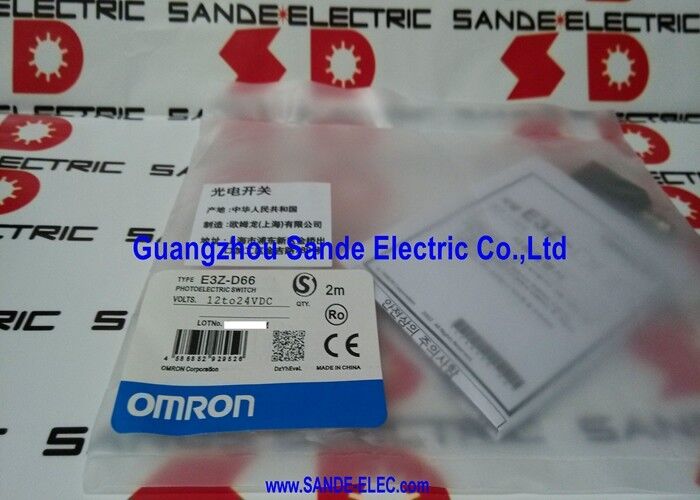

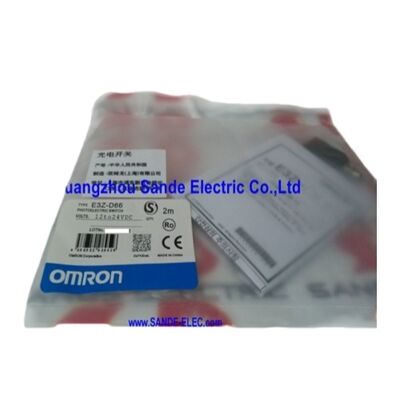

Czujnik fotoelektryczny odbiciowy Omron E3Z-D66

Przegląd

Omron E3Z-D66 to kompaktowy czujnik fotoelektryczny odbiciowy, zaprojektowany do ogólnych zastosowań przemysłowych, gdzie szybkie przełączanie, małe wymiary i prosta integracja są ważniejsze niż duża odległość detekcji.

Jego kwadratowa obudowa, odległość detekcji 100 mm na białym papierze oraz wyjście NPN typu open-collector sprawiają, że jest praktycznym rozwiązaniem dla maszyn pakujących, stacji montażowych, punktów transferu i kompaktowych odcinków przenośników, gdzie niezawodna detekcja obiektów jest potrzebna w ograniczonej przestrzeni instalacyjnej.

Ten model jest szczególnie przydatny, gdy konstruktor maszyny potrzebuje samodzielnego czujnika z wbudowanym wzmacniaczem, zamiast oddzielnego wzmacniacza i głowicy światłowodowej.

E3Z-D66 łączy optykę detekcji i stopień wyjściowy w jednej kompaktowej obudowie, co upraszcza instalację i zmniejsza liczbę komponentów w terenie.

W codziennej pracy automatyki oznacza to często szybsze ustawienie, łatwiejszą wymianę i czystsze okablowanie.

Jego profil elektryczny jest również dobrze dopasowany do nowoczesnych systemów sterowania.

Czujnik działa w zakresie od 12 do 24 VDC, wykorzystuje wyjście NPN typu open-collector, obsługuje wybór trybu Light-ON/Dark-ON i reaguje w ciągu 1 ms.

Te cechy sprawiają, że nadaje się do maszyn wymagających niezawodnego przełączania bez skomplikowanego ustawiania parametrów, a obwody zabezpieczające dodają praktycznej trwałości w codziennej obsłudze fabrycznej.

Kluczowe specyfikacje

Prostota wbudowanego wzmacniacza

Jedną z najbardziej praktycznych zalet E3Z-D66 jest to, że jest to typ z wbudowanym wzmacniaczem.

Oznacza to, że instalator nie musi oddzielnie zarządzać głowicą detekcyjną i modułem wzmacniacza, co może zmniejszyć złożoność okablowania i przyspieszyć prace wymienne.

W urządzeniach, gdzie pozycja czujnika jest dostępna, a sam korpus pasuje do układu, taka prostsza architektura jest często najlepszym wyborem.

Detekcja odbiciowa do ogólnej automatyki

Detekcja odbiciowa sprawdza się w szerokim zakresie zastosowań ogólnego przeznaczenia, ponieważ nie wymaga oddzielnego reflektora ani odbiornika.

Dzięki temu E3Z-D66 jest łatwy w zastosowaniu w zadaniach detekcji obiektów na krótkich dystansach, takich jak obecność kartonów, weryfikacja części, detekcja tac i potwierdzanie sekwencji maszyn.

W wielu kompaktowych systemach przemysłowych ta praktyczna zaleta instalacyjna ma równie duże znaczenie, co sama specyfikacja detekcji.

Często zadawane pytania

P1: Do jakich zastosowań najlepiej nadaje się E3Z-D66?
Najlepiej nadaje się do detekcji obiektów na krótkich dystansach w kompaktowych urządzeniach automatyki. Typowe zastosowania obejmują linie pakujące, uchwyty montażowe, małe przenośniki i mechanizmy transferowe, gdzie samodzielny czujnik fotoelektryczny jest łatwiejszy w montażu i okablowaniu niż oddzielny system wzmacniacza.

P2: Dlaczego inżynier wybrałby model odbiciowy zamiast typu barierowego?
Czujnik odbiciowy upraszcza instalację, ponieważ nie wymaga oddzielnego odbiornika ani reflektora.

W praktyce może to zmniejszyć liczbę potrzebnego sprzętu i ułatwić integrację punktu detekcji, zwłaszcza gdy obiekt przechodzi blisko czujnika, a wymagana odległość detekcji jest niewielka.

P3: Czy czas reakcji 1 ms nadaje się do urządzeń produkcyjnych?
Tak. Czas reakcji 1 ms jest wystarczająco szybki dla wielu typowych zadań detekcji przemysłowej, w tym potwierdzania części i sterowania sekwencją w kompaktowych maszynach.

Umożliwia stabilne przełączanie bez zmuszania projektanta do stosowania bardziej wyspecjalizowanej platformy optycznej o wysokiej prędkości.

P4: Co użytkownicy powinni wiedzieć o wybieranym trybie Light-ON / Dark-ON?
Ta funkcja zapewnia instalatorowi większą elastyczność w dopasowaniu wyjścia czujnika do logiki maszyny.

Zamiast przeprojektowywać program sterowania pod kątem jednego stałego stylu wyjścia, inżynier może wybrać zachowanie, które najlepiej pasuje do zastosowania i odbierającego obwodu wejściowego.

P5: Co kupujący powinni sprawdzić przed złożeniem zamówienia?
Kupujący powinni potwierdzić metodę detekcji, wymaganą odległość detekcji, typ wyjścia, format złącza i napięcie zasilania.

W przypadku prac wymiany ważne jest również sprawdzenie, czy oryginalna maszyna używa wersji ze złączem, czy wersji z fabrycznie zamontowanym przewodem tego samego typu czujnika.
