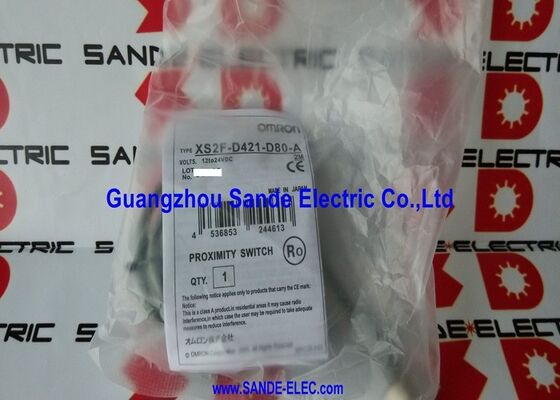

Kabel Ethernet / Kabel sieciowy Omron XS2F-D421-D80-A XS2FD421D80A XS2F-D421-D8O-A

Omron XS2F-D421-D80-A | 4-pinowy, żeński, prosty kabel czujnikowy M12 — 2 m PVC / 250 V DC / 4 A / IP67 / jednostronny

Szybkozłącze M12 do przemysłowych czujników zbliżeniowych

XS2F-D421-D80-A to wstępnie okablowany kabel czujnikowy M12 — 2-metrowy kabel PVC z 4-pinowym żeńskim złączem (gniazdo) M12 na jednym końcu i wolnymi przewodami na drugim. Łączy czujnik zbliżeniowy wyposażony w M12 z panelem sterowania lub skrzynką przyłączeniową, zapewniając szybkozłączny interfejs obiektowy, dla którego zaprojektowano standard M12.

4-pinowe złącza M12 z kodowaniem A to standardowy interfejs szerokiej gamy przemysłowych czujników zbliżeniowych, w tym cylindrycznych czujników zbliżeniowych serii E2E, E2E2 i E2EW firmy Omron.

Gniazdo żeńskie tego kabla pasuje bezpośrednio do męskiego złącza M12 zamontowanego fabrycznie w tych czujnikach — nie jest wymagane żadne okablowanie w miejscu podłączenia czujnika.

Wolne przewody na końcu panelu łączą się z zaciskami wejściowymi sterownika PLC, skrzynkami przyłączeniowymi lub listwą zaciskową w szafie sterowniczej. Na wolnych przewodach stosowane jest standardowe kodowanie kolorami czujnika 4-przewodowego (brązowy = V+, niebieski = 0 V, czarny = wyjście sygnału, biały = sygnał dodatkowy lub niepodłączony).

Kluczowe dane techniczne

Standardowy kabel PVC a ognioodporny kabel robota

Sufiks -A w XS2F-D421-D80-A identyfikuje standardowy kabel PVC — w przeciwieństwie do wariantów z przyrostkiem -F (XS2F-D421-D80-F), które wykorzystują ognioodporny kabel robota z PVC, przystosowany do stosowania w kablach wleczonych robotów z wielokrotnym zginaniem, ruchami o dużej liczbie cykli i zastosowaniach wymagających certyfikatu ognioodporności.

Do instalacji nieruchomej, gdzie kabel nie ulega powtarzalnym zginaniom – czujnik montowany na statycznej konstrukcji maszyny, kabel prowadzony w rurze lub kanale kablowym – odpowiedni jest standardowy kabel PVC w wariancie -A. W przypadku zastosowań na ruchomych ramionach, urządzeniach peryferyjnych robotów lub instalacjach, gdzie ognioodporność jest wymagana przez obiekt lub specyfikację bezpieczeństwa, właściwym wyborem będzie wariant -F.

Często zadawane pytania

P1: Z jakimi czujnikami zbliżeniowymi jest kompatybilny XS2F-D421-D80-A?

Dowolny czujnik zbliżeniowy M12 z 4-pinowym złączem męskim z kodowaniem A — w tym Omron E2E, E2E2, E2EW i powiązane serie cylindrycznych czujników zbliżeniowych. 4-pinowe złącze M12 z kodowaniem A jest również używane przez wielu zewnętrznych producentów czujników zbliżeniowych, dzięki czemu ten kabel jest kompatybilny z większością standardowych przemysłowych czujników zbliżeniowych tej wielkości.

P2: Jaki jest kod koloru drutu na gołej końcówce przewodu?

Standardowa konwencja kolorów okablowania czujnika 4-pinowego M12: brązowy (pin 1) = zasilanie dodatnie (V+), niebieski (pin 3) = zasilanie ujemne / 0 V, czarny (pin 4) = sygnał wyjściowy (NPN lub PNP w zależności od czujnika), biały (pin 2) = brak połączenia lub drugi sygnał wyjściowy. Przed podłączeniem sprawdź przypisanie konkretnego koloru w dokumentacji czujnika – niektórzy producenci stosują inne konwencje.

P3: Jaka jest różnica między wariantami przyrostków -A i -F?

Przyrostek -A (ten kabel) wykorzystuje standardową osłonę PCV — odpowiednią do stałego prowadzenia kabli w instalacjach statycznych. Przyrostek -F oznacza kabel robotyczny z ognioodpornego PVC, przeznaczony do zastosowań związanych z dynamicznym zginaniem (kable wleczone przez robota, ruchome prowadnice kabli) oraz do instalacji wymagających certyfikatu ognioodporności. Obydwa mają te same parametry elektryczne i złącze M12; różnica polega na materiale kabla i specyfikacji elastyczności mechanicznej.

P4: Czy końcówka złącza M12 jest wodoodporna?

Złącze M12 ma stopień ochrony IP67 po połączeniu z kompatybilnym złączem męskim M12. Stopień ochrony IP67 oznacza, że ​​połączone złącze wytrzymuje chwilowe zanurzenie w wodzie na głębokość do 1 m. Złącze musi być całkowicie dopasowane i zablokowane — złącze częściowo połączone nie zapewnia stopnia ochrony IP67. Sam kabel i wolne końcówki przewodów nie mają niezależnie stopnia ochrony IP67.

P5: Jakie warianty długości są dostępne w serii XS2F-D421?

Seria XS2F-D421 jest dostępna z kablami o różnych długościach, identyfikowanych kodem literowym w numerze części: C = 1 m, D = 2 m, E = 3 m, G = 5 m, J = 10 m, K = 15 m, L = 20 m. Przyrostek (-A lub -F) określa typ kabla. Wybierz długość w oparciu o odległość pomiędzy punktem montażu czujnika a punktem wejścia do panelu, z pewnym marginesem na prowadzenie.
