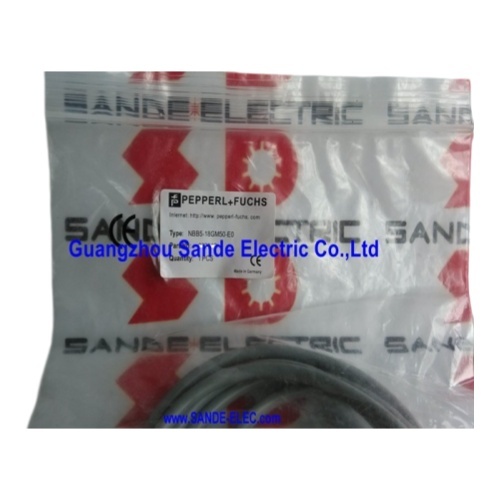

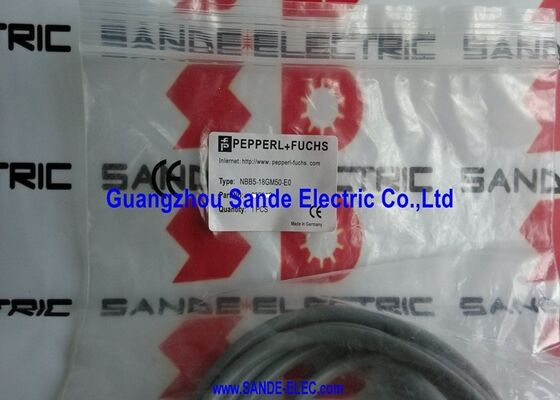

Czujnik przełącznika bliskości NBB5-18GM50-E0

Pepperl+Fuchs NBB5-18GM50-E0 500.000 Indukcyjny Czujnik Bliskości M18, 5mm, NPN NO, 536VDC, Flush, 1950Hz, 2m Kabel, Rozszerzona Temperatura

Przegląd

W sprawiePepperl+Fuchs NBB5-18GM50-E0jest indukcyjnym czujnikiem bliskości z serii NBB Basic firmy Pepperl+Fuchs,zapewniające odległość wykrywania 5 mm od cylindrycznej obudowy M18 z wyjściem NPN normalnie otwartym i wyjątkowo szerokim zakresem napięcia zasilania od 5 do 36 V DC.

Pierwsza.950Hz switching frequency is its most distinctive specification — roughly 5× the switching rate of a standard proximity sensor — making it the correct choice for applications that count fast-moving teeth, otwory lub ślady na obracających się komponentach, w których konwencjonalny czujnik 300 ̇ 500 Hz nie zauważyłby impulsów między skanowaniami.

Zakres zasilania 5?? 36V jest kolejną specyfikacją, która wyróżnia się na tle większości porównywalnych czujników, które zazwyczaj wymagają 10?? 30V prądu stałego.

Dolna granica 5V obejmuje instalacje zasilane bezpośrednio z źródeł zasilania logicznego 5V w systemach sterowania wbudowanych, sprzęcie testowym i panelach przyrządów, w których nie jest dostępna prąd stały 24V.Górna granica 36 V przeznaczona jest dla źródeł zasilania o hojnych tolerancjach regulacyjnych oraz instalacji, w których nominalne zasilanie 24 V może wzrosnąć do 30 V lub wyżej w warunkach lekkiego obciążenia.

Extended temperature operation from −40°C to +85°C gives the NBB5-18GM50-E0 the widest thermal operating window in its class — appropriate for the range of environments the "extended temperature range" designation on Kempston Controls and Pepperl+Fuchs' own product description confirmsInstalacje chłodnicze, sprzęt zewnętrzny w trudnych warunkach klimatycznych oraz sprzęt przetwarzający w pobliżu źródeł ciepła są objęte specyfikacją.

Główne specyfikacje

1,950Hz Kiedy standardowe czujniki nie mogą nadążyć

Zdecydowana większość indukcyjnych czujników bliskości przełącza się w zakresie 200-800 Hz. W częstotliwości 1950 Hz NBB5-18GM50-E0 kończy cykl przełączania w około 0,5 ms.

W praktyce: przy prędkości obrotu 1000 obr./min. na przekładni z 20 zębami czujnik musi wykryć i uwolnić 20 000 zdarzeń przechodzących przez zęby na minutę 333 zdarzenia na sekundę.

Czujnik 400 Hz radzi sobie z tym wygodnie przy współczynniku bezpieczeństwa około 1,2x; czujnik 1950 Hz radzi sobie z nim przy współczynniku prawie 6x,zapewniając margines wykrywania, który zapewnia, że żadne zdarzenia zębowe nie zostaną pominięte, nawet jeśli prędkość obrotu wzrośnie lub gdy skuteczny czas przełączania czujnika nieznacznie się zmienia w zależności od temperatury.

Specyfikacja 1,950 Hz sprawia, że NBB5-18GM50-E0 jest bezpośrednio stosowany do tachometrii (mierzenia prędkości z przekładni lub dysku kodera), pomiaru przepływu z liczników turbin z blisko rozmieszczonymi płytkami,Liczenie cyklu maszyny z wysokimi prędkościami, oraz wykrywanie pozycji na szybkich stołach obrotowych.

W przypadku zastosowań, w których szybkość wykrywania przekracza kilkaset zdarzeń na sekundę, specyfikacja częstotliwości przełączania powinna być pierwszym kryterium filtrowania przy wyborze czujników i 1,950 Hz zapewnia hojną przestrzeń.

Zakres zasilania 5V 36V elastyczność napięcia w praktyce

Większość indukcyjnych czujników bliskości wymaga napięcia zasilania co najmniej 10 V prądu stałego do zasilania wewnętrznego oscylatora i etapu wyjściowego.Zdolność NBB5-18GM50-E0 do pracy z napięciem 5 V prądu stałego pomieści lukę między przemysłowymi obwodami automatyki 24 V prądu stałego a 5 V zasilaczami logicznymi występującymi w systemach opartych na mikrokontrolerach, instrumentów badawczych i automatyki laboratoryjnej.

W systemach wbudowanych czujnik bliskości zgodny z 5V eliminuje potrzebę konwertera wzmacniającego lub oddzielnego zasilania 24V. Czujnik łączy się bezpośrednio z zasilania 5V zasilania mikrokontrolera,jego wyjście NPN łączy się z wejściem GPIO mikrokontrolera z rezystorem pociągowym do 5V, a obwód wykrywania jest kompletny bez dodatkowego sprzętu konwersji mocy.

Na najwyższym poziomie tolerancja 36 V prądu stałego uwzględnia pełny zakres napięć 24 V prądu stałego urządzeń przemysłowych, w tym ich tolerancję regulacyjną (± 15% powyżej 24 V nominalnych = 27,6 V) i okazjonalne przejściowe,bez wprowadzania czujnika do stanu awarii lub degradacji jego częstotliwości przełączania przy podwyższonych napięciach zasilania.

Częste pytania

P1: Czym NBB5-18GM50-E0 różni się od standardowego czujnika bliskości M18?

Wyróżniają się trzy rzeczy: częstotliwość przełączania 1,950 Hz (w porównaniu z 300-800 Hz dla większości czujników M18), zakres zasilania 5-36 V (w porównaniu z 10-30 V dla większości) i rozszerzona temperatura od -40 ° C do +85 ° C.

Standardowe czujniki M18 są odpowiednie do wykrywania obecności/nieobecności typowej maszyny; NBB5-18GM50-E0 jest określony w przypadku wysokiej częstotliwości wykrywania, szerokiej kompatybilności zasilania,lub wymagane jest działanie w ekstremalnych temperaturach.

P2: Czy NBB5-18GM50-E0 może być używany do pomiaru prędkości z koła biegów?

Połączenie wyjścia NPN z wejściem liczącym impulsy na sterowniku sterowania, module licznika lub mikrokontrolerze.Liczenie na jednostkę czasu podzielone przez liczbę zębów na obrot daje prędkość obrotu.

Przy częstotliwości przełączania 1,950 Hz czujnik dokładnie liczy około 1,950 zdarzeń przechodzenia zębów na sekundę.000 zdarzeń na sekundę .

P3: Czy ten czujnik jest kompatybilny z kartą wejściową PLC 24V DC?

Przy zasilaniu prądem stałym 24V, wyjście NPN działa normalnie w zakresie napięcia czujnika.Wyjście NPN pochłania prąd z wejścia PLC przez tranzystor wyjściowy czujnika do wspólnego (negatywnego) zasilania.

Karta wejściowa PLC musi być zaprojektowana pod kątem wejścia NPN. Prąd obciążenia przez wejście PLC musi być w granicach maksymalnych 200mA czujnika ̇ standardowe wejścia PLC wyciągają 515mA, dobrze w tym zakresie.

P4: Obudowa ma długość 50 mm ̇ czy dostępna jest krótsza wersja?

"50" w numerze części GM50 oznacza długość ciała 50 mm. Pepperl+Fuchs offers M18 NBB sensors in different body lengths in the same series — longer bodies are common for the NBB series to accommodate the internal oscillator and output electronics for high-frequency operation.

Jeżeli przestrzeń paneli jest ograniczona, przed instalacją należy potwierdzić głębokość otworu montażowego i zaangażowanie nici w stosunku do długości 50 mm. Jeśli wymagane jest krótsze ciało,porównanie specyfikacji wśród wariantów NBB M18 firmy Pepperl+Fuchs w celu znalezienia kombinacji spełniającej wymagania dotyczące częstotliwości i temperatury w krótszej obudowie.

P5: Jaki jest prąd przecieku wyjścia NPN w stanie OFF?

Pepperl+Fuchs określa prąd przecieku dla serii NBB w arkuszu danych produktu, zazwyczaj w zakresie 1 ‰ 2 mA dla czujników NPN 3-przewodowych tej klasy.Ten wyciek w stanie OFF przepływa przez podłączone wejście PLC, nawet jeśli nie ma obecnego celu.

Jeśli wejście PLC ma niski próg prądu włączonego, prąd wycieku może powodować fałszywy stan włączonego.6kΩ do 10kΩ) pomiędzy przewodem wyjściowym a zwykłymi szuntami usuwają wyciek i zapobiegają fałszywej aktywacji. Potwierdź dokładną wartość prądu wycieku z aktualnej karty danych Pepperl+Fuchs NBB5-18GM50-E0.
