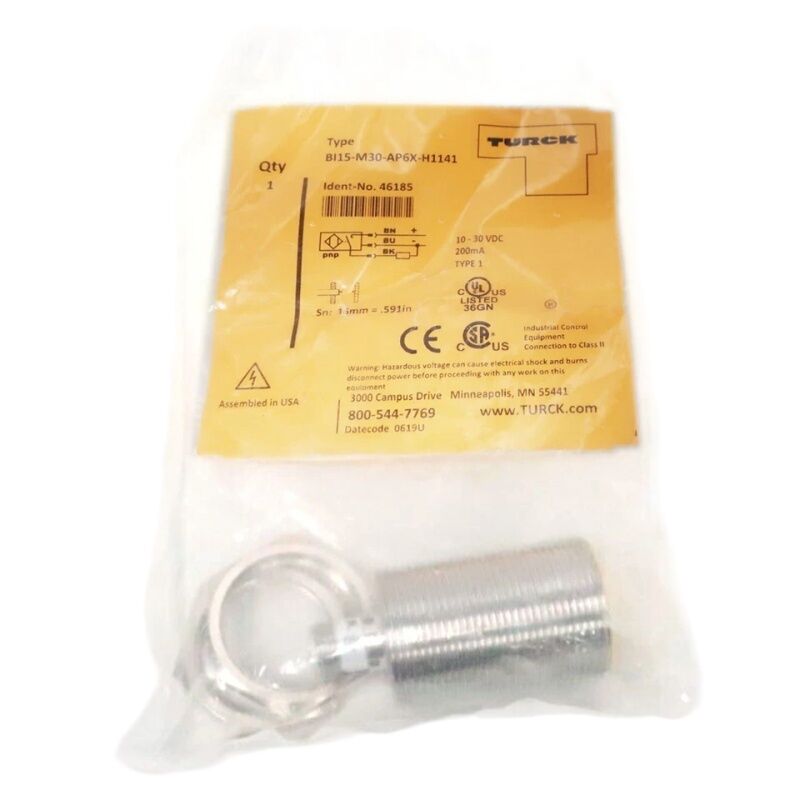

Turck Bi15-M30-AP6X | Indukcyjny czujnik zbliżeniowy — 15mm, M30, PNP NO, 10–30VDC, Montaż zagłębiony, 300Hz, Kabel 2m

Przegląd

Czujnik Turck Bi15-M30-AP6X to czujnik zbliżeniowy indukcyjny firmy Turck z serii Bi, przeznaczony do montażu zagłębionego, zapewniający nominalny zasięg detekcji 15 mm z cylindrycznej obudowy M30 z wyjściem PNP normalnie otwartym.

Działa w zakresie od 10 do 30 V DC — obejmując systemy sterowania 12 V i 24 V DC — pobiera do 200 mA przez obciążenie i przełącza z częstotliwością do 300 Hz do wykrywania średnio szybko poruszających się metalowych celów.

Wstępnie okablowany kabel o długości 2 metrów podłącza go bezpośrednio do wiązki czujnika maszyny, bez potrzeby stosowania oddzielnego złącza polowego.

Piętnaście milimetrów od czujnika z montażem zagłębionym M30 to specyficzna kombinacja, do której ten model jest przeznaczony.

Montaż zagłębiony oznacza, że powierzchnia czujnika znajduje się na równi z metalowym wspornikiem lub jest w nim zagłębiona, co chroni powierzchnię detekcji przed uderzeniami mechanicznymi ze strony przejeżdżających celów i umożliwia instalację w ciasnych przestrzeniach, gdzie wystająca powierzchnia czujnika niezagłębionego mogłaby stykać się z celem lub otaczającą konstrukcją.

Zasięg detekcji 15 mm zapewnia niezbędny prześwit między zamontowanym czujnikiem a ścieżką zbliżania się wykrywanego celu — wystarczający margines na zmienność celu, wibracje i tolerancje konstrukcyjne w projekcie mechanicznym maszyny.

Wyjście PNP (sourcing) jest kompatybilne ze standardową kartą wejściową PLC PNP, szeroko stosowaną w europejskich projektach maszyn.

Gdy metalowy cel wejdzie w pole detekcji, tranzystor wyjściowy włącza się i dostarcza prąd do podłączonego obciążenia — wejścia PLC, cewki przekaźnika lub wskaźnika — z szyny zasilania dodatniego przez obciążenie do wspólnego powrotu.

Kluczowe specyfikacje

Montaż zagłębiony w M30 — przewaga mechaniczna

Czujniki z możliwością montażu zagłębionego, takie jak Bi15-M30-AP6X, utrzymują swoje pole elektromagnetyczne ściśle przed powierzchnią detekcji, minimalnie rozchodząc się na boki.

Taka geometria pola jest osiągana dzięki ekranowaniu zintegrowanemu z korpusem czujnika — pierścień przewodzący wokół powierzchni czujnika skupia pole do przodu i tłumi jego boczne rozchodzenie się, umożliwiając otoczenie czujnika metalem ze wszystkich stron oprócz powierzchni bez utraty czułości.

Praktycznym rezultatem jest elastyczność instalacji, której nie oferują czujniki niezagłębione: Bi15-M30-AP6X można wkręcić w stalowy wspornik i zablokować za pomocą dostarczonej nakrętki sześciokątnej, z powierzchnią na równi z powierzchnią, chroniąc go przed uderzeniem przez przejeżdżającą paletę, obrabiany przedmiot lub łańcuch.

Na liniach transportowych, systemach transportu palet i narzędziach prasowniczych, gdzie punkt detekcji znajduje się na drodze poruszających się ciężkich elementów, montaż zagłębiony nie jest wygodą — jest to specyfikacja, która zapewnia fizyczną integralność czujnika przez cały okres eksploatacji maszyny.

Gwint M30 × 1,5 mm jest standardowym formatem gwintu metrycznego, który mieści sprzęgło blokujące powszechnie stosowane w maszynach zgodnych z normami europejskimi i jest kompatybilny z pełną gamą akcesoriów montażowych M30 firmy Turck.

Częstotliwość przełączania 300 Hz i prąd obciążenia

Trzysta herców odpowiada cyklowi przełączania wynoszącemu około 3,3 ms — wystarczającemu do wykrywania celów poruszających się z umiarkowanymi prędkościami transportowymi lub przejeżdżających przez obrabiane elementy z typowymi prędkościami posuwu.

Dla celu o rozmiarze 15 mm przejeżdżającego przed powierzchnią czujnika na przenośniku z prędkością 1 m/s, 300 Hz zapewnia około czterech cykli detekcji podczas przejazdu celu — więcej niż wystarczająco do niezawodnego wykrywania krawędzi i stabilnego przełączania wyjścia.

Maksymalny prąd obciążenia 200 mA obejmuje standardowe obciążenia wejściowe PLC (zazwyczaj 5–20 mA), małe cewki przekaźników (20–100 mA) i bezpośrednio lampki wskaźnikowe. Obciążenia o dużym poborze prądu powyżej 200 mA wymagają przekaźnika pośredniczącego zamiast bezpośredniego podłączenia do wyjścia czujnika.

FAQ

P1: Czy Bi15-M30-AP6X jest tym samym co Bi15-M30-AP6X-H1141?

Sufiks H1141 identyfikuje konkretny wariant kabla i złącza. Bi15-M30-AP6X to podstawowy numer części, który opisuje specyfikację elektryczną i mechaniczną czujnika: zasięg 15 mm, M30, PNP NO, 10–30V DC.

Oznaczenie H1141 określa konkretną wersję kabla — w tym przypadku wstępnie zmontowany kabel o długości 2 metrów. Oba odnoszą się do tego samego projektu czujnika.

Podczas zamawiania należy potwierdzić pełny numer części, w tym sufiks kabla/złącza, aby zapewnić odpowiedni styl połączenia dla danej instalacji.

P2: Czy Bi15-M30-AP6X może wykrywać cele ze stali nierdzewnej lub aluminium?

Tak, ze zmniejszonym efektywnym zasięgiem detekcji. Czujniki indukcyjne reagują na wszystkie metale przewodzące prąd, ale zasięg detekcji jest określony dla standardowych celów z żelaza.

Dla stali nierdzewnej efektywny zasięg wynosi zazwyczaj 60–80% wartości dla żelaza; dla aluminium i mosiądzu spada do około 30–50%. Jeśli wykrywany cel jest nieżelazny, należy zweryfikować osiągalny zasięg detekcji dla tego materiału na podstawie danych współczynników korekcyjnych firmy Turck i odpowiednio dostosować pozycję montażu.

P3: Jaka jest różnica między Bi15-M30-AP6X (zagłębiony) a niezagłębionym czujnikiem M30 o zasięgu detekcji 15 mm?

Niezagłębiony (nieekranowany) czujnik M30 wypromieniowuje swoje pole elektromagnetyczne poza powierzchnię detekcji i na boki, co zapewnia większy zasięg detekcji dla danej wielkości obudowy, ale nie może być montowany otoczony metalem — otaczający metal pochłania pole i zmniejsza lub eliminuje detekcję.

Konstrukcja zagłębiona Bi15-M30-AP6X skupia pole do przodu, umożliwiając montaż w metalowym wsporniku kosztem ograniczenia zasięgu detekcji do 15 mm, zamiast 20–22 mm, które nieekranowany M30 mógłby osiągnąć w otwartym powietrzu.

P4: Wskaźnik LED — co oznacza?

Pojedyncza dioda LED na Bi15-M30-AP6X świeci się, gdy wyjście jest w stanie aktywnym (WŁĄCZONY) — wykryto cel, tranzystor wyjściowy przewodzi prąd.

Jest to wskaźnik statusu wyjścia, a nie wskaźnik zasilania. Świecąca dioda LED potwierdza zarówno to, że cel znajduje się w polu detekcji, jak i to, że wyjście przewodzi prąd — przydatne do weryfikacji ustawień i szybkiego rozwiązywania problemów na pracującej maszynie bez potrzeby używania oddzielnego woltomierza.

P5: Jakie obwody ochronne zawiera Bi15-M30-AP6X?

Czujniki indukcyjne firmy Turck z serii Bi zawierają zabezpieczenie przed odwrotną polaryzacją połączeń zasilania i zwarciem na wyjściu — czujnik nie ulegnie uszkodzeniu przez krótkotrwałe zwarcie przewodu wyjściowego do masy lub przez nieprawidłową polaryzację zasilania podczas instalacji.

Te zabezpieczenia zmniejszają ryzyko błędów instalacyjnych i eliminują potrzebę stosowania zewnętrznych elementów zabezpieczających szeregowo w standardowych instalacjach maszyn. Długotrwałe zwarcia lub długotrwała odwrotna polaryzacja przekraczająca tolerancję przejściową czujnika spowodują uszkodzenie, dlatego należy niezwłocznie usuwać błędy okablowania.
