FANUC Sensor A860-2120-V004 A8602120V004

FANUC A860-2120-V004

Numer części:A860-2120-V004

Odnośniki krzyżowe:A8602120V004

Producent:FANUC Ltd. (Japonia)

Rodzaj produktu:Głowa czujnika alfa i BZ ∆ czujnik kodujący węzłem (typ AiBZ)

Szybkość i położenie wrotnika u źródła

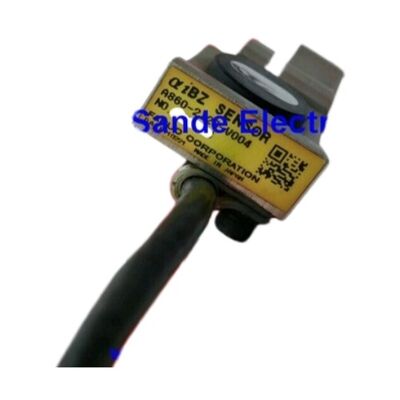

A860-2120-V004 to głowica czujnika Alpha i BZ (AiBZ) dla wbudowanej serii silników AC FANUC.Ten czujnik magnetyczny wykrywa prędkość obrotową i pozycję kątową silnika wrotnika bezpośrednio z zębkowego pierścienia biegów na wirniku silnikaWykryty sygnał dostarcza algorytmowi sterowania zamkniętą pętlą wzmacniacza węzła, a także dostarcza danych o pozycji, które CNC wykorzystuje do funkcji orientacji węzła, sterowania ośą C,i sztywnym wyciskaniem.

Czujnik BZ działa na zasadzie efektu Halla lub magnetycznej indukcji.zęby biegów przechodzą przez głowicę czujnika i wytwarzają sygnał pulsowany proporcjonalny do prędkości i kierunku obrotu. Zespół czujników (wersja V004) jest dostarczany z kablem i złączem, ale bez pierścienia montażowego.Pierścień montażowy jest oddzielnym elementem, który utrzymuje głowicę czujnika w prawidłowej pozycji radialnej w stosunku do pierścienia biegów jeżeli pierwotny pierścień montażowy jest nienaruszony, może być ponownie używany z nową głowicą czujnika.

Seria A860-2120 obejmuje wiele wariantów (V001, V002, V003, V004, V005, V007, V013) obejmujących różne konfiguracje silników i geometrie montażu.V004 obsługuje specyficzną wariantę silnika wrzutowegoPrzed zamówieniem należy potwierdzić zainstalowany wariant na etykiecie czujnika.

Główne specyfikacje

Częste pytania

P1: CNC wyświetla alarm kodera węglowego AL-24 lub AL-73.

AL-24 (odchylenie prędkości) i AL-73 (wady czujnika) na osi wrzutowej są najczęstszymi alarmami związanymi z awarią czujnika BZ.sprawdź kabel czujnika pod kątem uszkodzeń i sprawdź, czy złącze czujnika jest w pełni zainstalowane w porcie BZ wzmacniacza wrotnikaZbieranie się pyłu magnetycznego na zębach biegów powoduje również błędy wykrywania.

P2: Pierścień montażowy jest opisany jako "nie włączony". Czy jest wymagany do montażu?

Pierścień montażowy umieszcza głowicę czujnika w prawidłowej przestrzeni powietrza nad pierścieniem biegów wirnika.może być ponownie używany z zamienną głowicą czujnika V004Jeżeli pierścień mocujący jest uszkodzony lub brakuje, należy go nabyć oddzielnie od tej samej serii A860-2120.

P3: Jak po instalacji prawidłowo ustawić lukę powietrzną czujnika BZ?

Po zainstalowaniu należy sprawdzić, czy przewód czujnika jest przeprowadzony bez ostrych zakrętów.Włącz wylot i potwierdzić sygnał BZ jest obecny na wyświetlaczu diagnostycznym wzmacniacza wylotuJeśli wzmacniacz węzła nie wyświetla sygnału BZ, sprawdź ponownie szczelinę powietrzną i siedzenia złącza.

P4: Pył magnetyczny jest wspomniany jako potencjalna przyczyna błędów wykrywania.

Tak Cząsteczki żelazne przewożone w płynie chłodzącym mogą gromadzić się na pierścieniu biegów wirnika i zakłócać wykrywanie magnetyczne czujnikaOkresowe czyszczenie obszaru pierścienia biegów sprężonym powietrzem jest zalecanym krokiem konserwacji zapobiegawczej na maszynach o znaczącym wytwarzaniu prądu.

P5: Jaka jest różnica między wariantami A860-2120-V004 a V001, V002, V003?

Dodatek V-numer identyfikuje różne konfiguracje fizyczne: długość kabla, rodzaj złącza lub różnice geometrii montażu dopasowane do konkretnych wariantów silnika wrzutowego.Wszystkie wykonują tę samą funkcję wykrywania prędkości i pozycji AiBZ.Przed zamówieniem należy zawsze potwierdzać zainstalowany wariant na etykiecie zestawu czujników.
