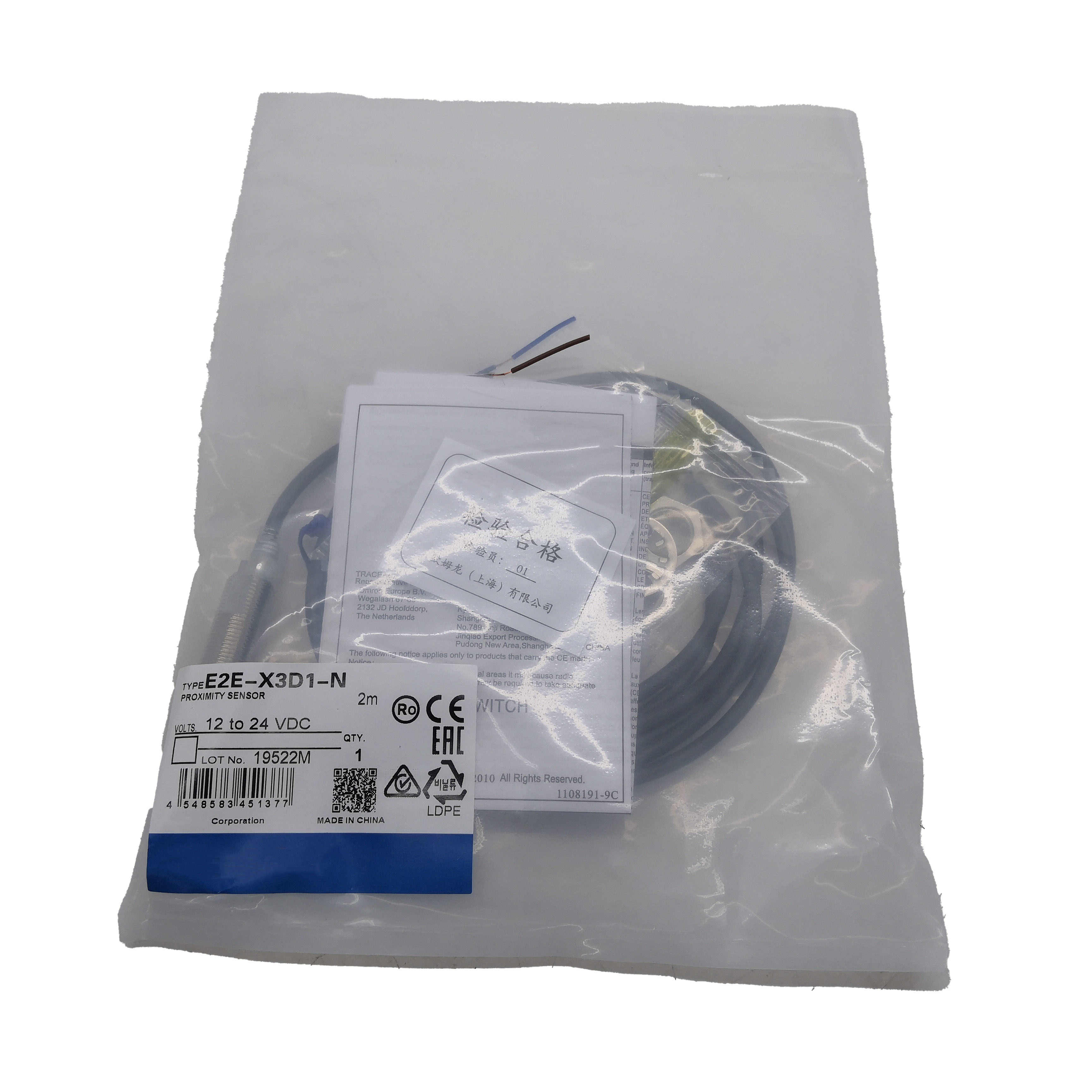

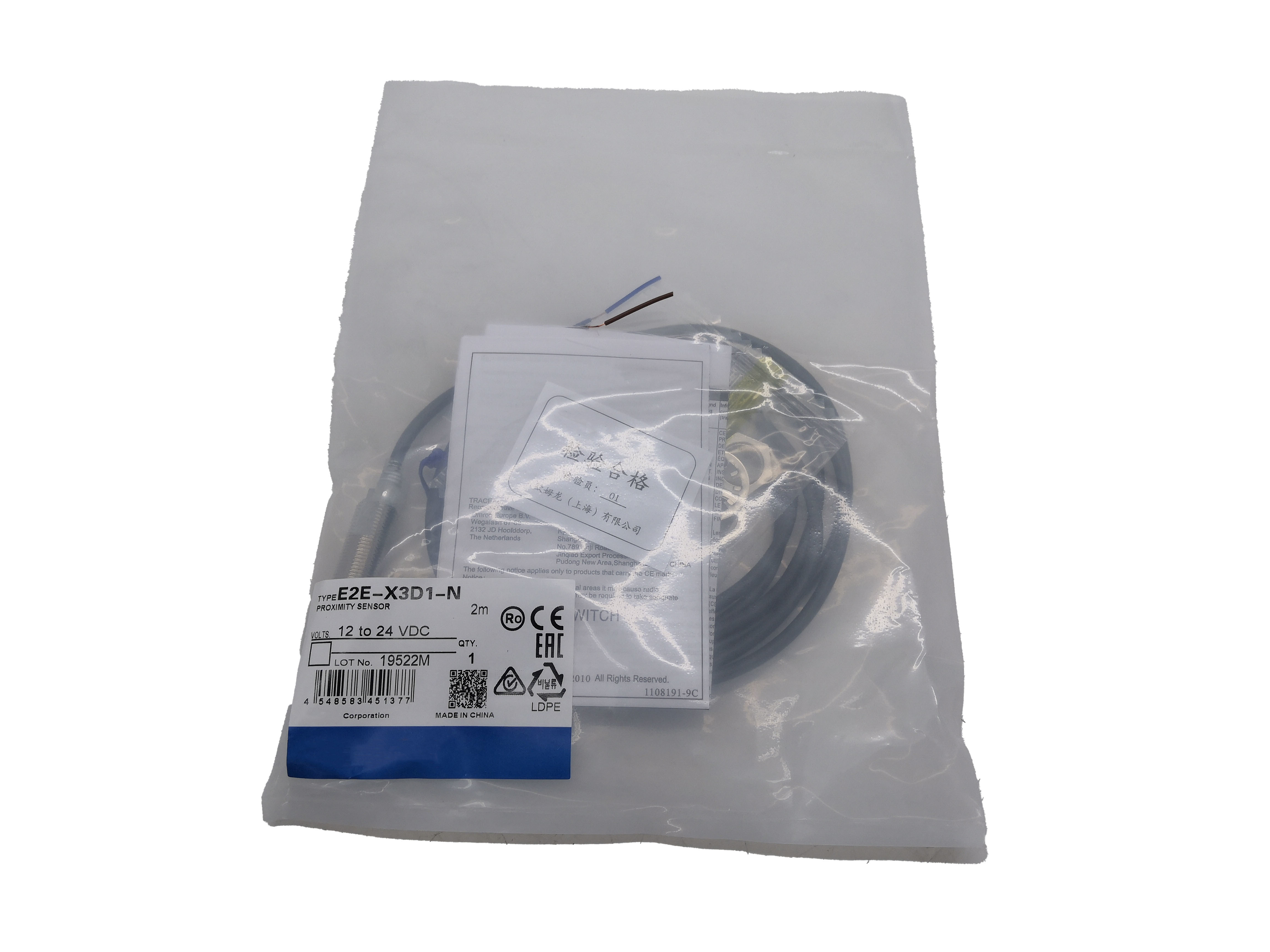

Indukcyjny czujnik bliskości Omron E2E-X3D1-N
Marka:Omron
Zestaw:E2E
Numer części:E2E-X3D1-N / E2EX3D1N
Warunki:Nowe statki wolne
Niezawodna wydajność dla automatyki przemysłowej
Indukcyjny czujnik bliskości Omron E2E-X3D1-N jest wiarygodny od dziesięcioleci w środowiskach przemysłowych.osłonięty czujnik cylindryczny M12 obejmuje większość zadań wykrywania metalu w maszynach narzędziowych, motoryzacji, półprzewodników, przetwarzania żywności i ogólnych zastosowań montażowych na całym świecie.
Specyfikacje techniczne
| Parametry |
Wartość |
| Styl ciała |
M12 cylindryczna beczka z naciągiem |
| Metoda wykrywania |
Indukcyjny (bezkontaktowy, wirusowy prąd) |
| Wskazana odległość wykrywania |
3 mm |
| Zakres ustawień |
0 do 4,8 mm |
| Cel |
Standardowa: stal łagodna (Fe 360), 12×12×1 mm |
| Osłony |
Oszczelony (wbudowalny / mocowany z płynem) |
| Konfiguracja wyjścia |
Dwuprzewodowy prąd stały, rodzaj polarności |
| Operacja wyjściowa |
Nie Otwarte normalnie |
| Napięcie zasilania |
10 do 30 V prądu stałego (nominalne 12-24 V prądu stałego) |
| Obecne zużycie |
13 mA maksymalnie. |
| Prąd obciążenia |
3 do 100 mA |
| Prąd przecieku |
0.8 mA maks. |
| Włókno pozostałe |
3V maksymalnie (w obciążeniu 100 mA) |
| Częstotliwość przełączania |
1,000 Hz maksymalnie. |
| Temperatura pracy |
-25°C do +70°C |
| Ochrona przed wejściem |
IP67 (IEC 60529), wodoodporny |
| Mieszkania |
Pozostałe włókna, z włókien włókienniczych |
| Certyfikaty |
Wymagania dotyczące stosowania metody wprowadzania do obrotu |
Zalety osłoniętego projektu
Osłonięta konstrukcja E2E-X3D1-N koncentruje pole elektromagnetyczne do przodu przez powierzchnię czujnika,umożliwiające montaż z płynem w środowiskach metalowych bez ingerencji od otaczających konstrukcjiW ten sposób eliminowane są wymagania dotyczące wolności i uproszczona jest konstrukcja urządzeń.
Prostota 2-przewodowa
Konstrukcja 2-przewodowa funkcjonuje jako przełącznik stałego w serii z obciążeniem, zapewniając bezpośrednią kompatybilność z obwodami pierwotnie zaprojektowanymi do przełączników mechanicznych.Upraszcza to okablowanie i konserwację przy jednoczesnym zachowaniu niezawodnej wydajności.
Trwałość przemysłowa
Dzięki ochronie IP67, konstrukcji odpornej na olej i solidnej obudowie, czujnik ten wytrzymuje wymagające środowiska przemysłowe, w tym mgłę płynu chłodzącego, spray oleju do cięcia,i warunki okresowego mycia.
Wskaźniki LED podwójne
Zielony wskaźnik ustawienia dla precyzyjnego pozycjonowania podczas instalacji i czerwony wskaźnik działania do monitorowania stanu wyjścia w czasie rzeczywistym.Obie diody LED pozostają widoczne po zainstalowaniu dla łatwej diagnostyki.
Dostępne warianty
| Numer części |
Kabel/podłączenie |
Długość |
| E2E-X3D1-N 2M |
PVC z przedprzewodowym przewodem, odporny na olej |
2 metry |
| E2E-X3D1-N 5M |
PVC z przedprzewodowym przewodem, odporny na olej |
5 metrów |
| E2E-X3D1-N 10M |
PVC z przedprzewodowym przewodem, odporny na olej |
10 metrów |
| E2E-X3D1-M1G 2M |
M12 łącznik szybkiego odłączenia |
/ |
| E2E-X3D1-U 2M |
Kabel PUR przedprzewodowany, odporny na olej |
2 metry (prężne/odporne na ścieranie) |
Częste pytania
Jaka jest maksymalna odległość między dwoma czujnikami E2E-X3D1-N przy montażu wielu jednostek?
Czujniki zamontowane obok siebie wymagają co najmniej 30 mm oddzielenia między liniami środkowymi.
Co się stanie, jeśli obciążenie przekroczy maksymalną wartość 100 mA?
Przy obciążeniach przekraczających 100 mA można uszkodzić obwód wyjściowy.
Czy E2E-X3D1-N może być używany z zasilaniem prądem stałym 12 V?
Tak, czujnik działa od 10 do 30 V prądu stałego, obejmując zarówno napięcia nominalne 12 V, jak i 24 V. Należy zauważyć, że napięcie pozostałe stanowi większy procent całkowitego napięcia w systemach 12 V.
Jak potwierdzić prawidłowe ustawienie czujnika podczas instalacji?
Wykorzystaj zielony wskaźnik LED, umieszcz czujnik w połowie drogi między punktami włączania i wyłączania diody LED, a następnie przymocuj węzeł.
Czy ten czujnik jest kompatybilny z modułami wejściowymi PLC?
Tak, czujnik jest kompatybilny ze standardowymi modułami wejściowymi w stanie stałym od głównych producentów PLC, w tym Siemens, Allen-Bradley, Mitsubishi i Omron.
