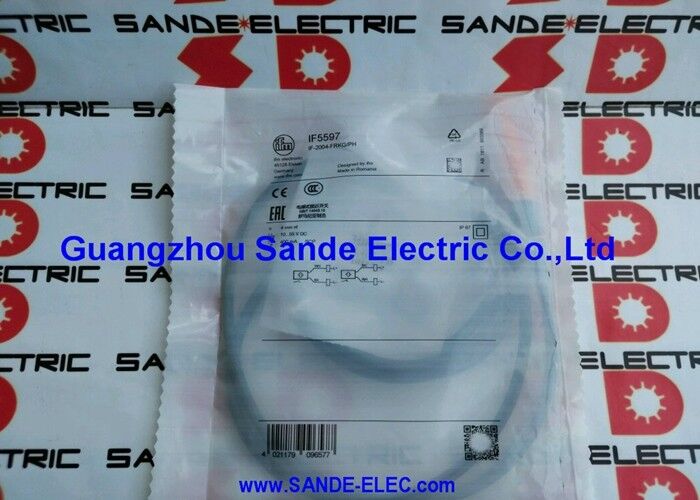

IFM IF5597 | Czujnik zbliżeniowy indukcyjny — M12, 4mm, PNP/NPN wybieralny NO/NC, 10–55V DC, 1500Hz, IP67, Niewpuszczany, L=71mm

Przegląd

Czujnik IFM IF5597 to czujnik zbliżeniowy indukcyjny w formacie M12 firmy IFM z serii IF, łączący zasięg wykrywania 4 mm z szerokim zakresem napięcia zasilania 10–55V DC, który obejmuje wszystko, od zasilania wbudowanych systemów 12V po instalacje przemysłowe 48V DC z jednego urządzenia.

Wybieralne wyjście PNP/NPN i programowalna funkcja NO/NC eliminują potrzebę magazynowania dwóch oddzielnych wariantów czujników dla konstrukcji maszyn opartych na PNP i NPN, a częstotliwość przełączania 1500 Hz obsługuje zadania detekcji, których czujniki o niższej częstotliwości nie są w stanie niezawodnie śledzić.

Technologia dwuprzewodowa w IF5597 oznacza, że czujnik jest podłączany tylko dwoma przewodami — zasilanie+ i obciążenie/wyjście — zamiast trzech przewodów (zasilanie+, zasilanie−, wyjście), których wymagają czujniki trójprzewodowe.

Upraszcza to okablowanie w instalacjach, gdzie liczba przewodów ma znaczenie, i bezpośrednio zastępuje przełączniki mechaniczne, które również były okablowane jako urządzenia dwukońcówkowe.

Minimalny prąd obciążenia 4 mA i maksymalny prąd upływu 0,5 mA to dwa parametry najbardziej krytyczne dla kompatybilności obciążenia — obciążenie musi pobierać co najmniej 4 mA, aby czujnik niezawodnie przełączał, a sterownik PLC lub przekaźnik nie może aktywować się od 0,5 mA upływu w stanie WYŁĄCZONYM.

Montaż niewpuszczany (niezakopywany) oznacza, że IF5597 nie powinien być instalowany z czołem czujnika zlicowanym z metalowym wspornikiem — otaczający metal pochłonąłby pole wykrywania elektromagnetycznego i zmniejszył lub wyeliminował wykrywanie.

Czujnik jest montowany tak, aby czoło wykrywania wystawało poza otaczające elementy metalowe, z zachowaniem wymaganych odstępów po bokach i z tyłu.

Kluczowe specyfikacje

Zakres zasilania 10–55V DC — Jeden czujnik do wielu systemów napięciowych

Zakres zasilania 10–55V DC to specyfikacja występująca w dwuprzewodowych czujnikach IFM, specjalnie zaprojektowana w celu rozwiązania problemu różnorodności napięć zasilania DC stosowanych w sprzęcie przemysłowym. Standardowe zasilanie PLC 24V DC, wbudowane płyty sterujące 12V DC, magistrala 36V DC w pojazdach przemysłowych zasilanych akumulatorowo i 48V DC w niektórych systemach automatyki procesowej mieszczą się w tym zakresie.

Jeden IF5597 obsługuje wszystkie te zastosowania — projektant lub technik konserwacji nie musi określać i magazynować różnych czujników dla różnych środowisk napięcia zasilania.

Przy górnej granicy 55V, IF5597 zapewnia tolerancję na przepięcia napięcia zasilania i odchylenia regulacji, które występują w przemysłowych sieciach dystrybucji DC.

W maszynach, gdzie nominalne zasilanie 24V może wzrosnąć do 30–40V podczas zdarzeń odłączania obciążenia, lub w systemach zasilanych akumulatorowo, gdzie napięcie ładowania akumulatora przekracza 30V, górna granica IF5597 uwzględnia te warunki bez uszkodzeń.

Częstotliwość przełączania 1500 Hz — zastosowania o wysokiej prędkości

Standardowe czujniki zbliżeniowe indukcyjne przełączają się z częstotliwością 200–800 Hz; znamionowa częstotliwość 1500 Hz IF5597 obejmuje zastosowania o wyższej częstotliwości, których standardowe czujniki nie są w stanie niezawodnie śledzić. Na kole zębatym o 60 zębach obracającym się z prędkością 1200 obr./min, częstotliwość przechodzenia zębów wynosi 1200 zębów na sekundę. Przy 1500 Hz, IF5597 obsługuje to z 25% zapasem.

W przypadku wykrywania pozycji wałka rozrządu, zliczania szczelin i zliczania części po części na przenośnikach o dużej przepustowości, gdzie częstotliwość wykrywania zbliża się lub przekracza 1 kHz, IF5597 zapewnia niezawodne przechwytywanie impulsów, które wolniejsze czujniki połączyłyby w ciągłe wyjście.

Współczynniki korekcji dla metali nieżelaznych

Zasięg wykrywania 4 mm to odległość nominalna dla standardowych celów żelaznych (płyta stalowa 18 × 18 × 1 mm zgodnie ze standardem testowym IFM). Metale nieżelazne i niemagnetyczne zmniejszają efektywną odległość wykrywania zgodnie z opublikowanymi przez IFM współczynnikami korekcji: stal nierdzewna (niemagnetyczna) skraca do 70% odległości dla żelaza (około 2,8 mm); mosiądz skraca do 40% (około 1,6 mm); aluminium skraca do 30% (około 1,2 mm); miedź skraca do 20% (około 0,8 mm).

W przypadku zastosowań wykrywających elementy aluminiowe lub mosiężne, należy zmierzyć rzeczywistą odległość przełączania z konkretnym materiałem celu w temperaturze instalacji przed ustaleniem pozycji czujnika.

IP67 i −25°C do +80°C — wydajność w środowisku przemysłowym

IP67 zapewnia całkowite wykluczenie pyłu i ochronę przed tymczasowym zanurzeniem — odpowiednie dla obrabiarek, linii montażowych w przemyśle motoryzacyjnym i ogólnych środowisk produkcyjnych, gdzie czujniki M12 zazwyczaj pracują pod strumieniem chłodziwa, płynów czyszczących i kondensacji.

Zakres −25°C do +80°C obejmuje warunki zimnego startu w nieogrzewanych obiektach i podwyższone temperatury otoczenia w obudowach maszyn i obudowach urządzeń procesowych z podgrzewaniem.

Dwie nakrętki blokujące M12 są dostarczane z IF5597 do standardowej instalacji we wsporniku gwintowanym.

Nakrętki blokujące umożliwiają regulację położenia osiowego wzdłuż otworu M12 wspornika montażowego przed zablokowaniem — jedna nakrętka z przodu i jedna z tyłu — zapewniając precyzyjną regulację potrzebną do dokładnego ustawienia szczeliny wykrywania w zakresie odległości roboczej 0–3,25 mm.

FAQ

P1: IF5597 jest niewpuszczany — jaki minimalny odstęp jest wymagany od otaczającego metalu?

IFM określa minimalne odstępy boczne i tylne na rysunku instalacyjnym IF5597.

Dla czujników niewpuszczanych z korpusem M12 z serii IF, typowy odstęp boczny wynoszący około 12 mm (jedna średnica korpusu) od metalowych konstrukcji jest wymagany, aby zapobiec pochłanianiu pola wykrywania przez otaczający metal i zmniejszeniu znamionowego zasięgu wykrywania. Zawsze sprawdzaj konkretny schemat odstępów z dokumentacji technicznej IFM IF5597 przed finalizacją projektu wspornika montażowego.

P2: Minimalny prąd obciążenia wynosi 4 mA — które typy wejść PLC są kompatybilne?

Standardowe przemysłowe karty wejść cyfrowych PLC, szczególnie te przeznaczone dla urządzeń terenowych 24V DC, zazwyczaj pobierają 5–15 mA w stanie WŁĄCZONYM — powyżej minimum 4 mA. Większość standardowych wejść PLC jest kompatybilna bez modyfikacji.

Bardzo wysokoomowe wejścia PLC w nowszym sprzęcie o niskim poborze mocy lub wejścia w sterownikach PLC bezpieczeństwa zaprojektowane do bardzo niskiego poboru prądu mogą pobierać mniej niż 4 mA. W razie wątpliwości należy zmierzyć prąd wejściowy przy napięciu roboczym lub dodać równoległy rezystor obciążenia na wejściu PLC, aby całkowity prąd obciążenia przekroczył 4 mA.

P3: Czy tryb wyjścia PNP/NPN można zmienić po instalacji bez zwracania do producenta?

Konfiguracja PNP/NPN w IF5597 jest ustawiana przez połączenie okablowania, a nie przez fizyczny przełącznik lub parametr. Dwprzewodowe czujniki z serii IF firmy IFM osiągają zachowanie PNP lub NPN poprzez topologię obwodu podłączonego obciążenia — te same fizyczne przewody czujnika są inaczej podłączone, aby wytworzyć jedną lub drugą polaryzację wyjścia.

Zapoznaj się z diagramem okablowania IFM IF5597, aby uzyskać szczegółowy schemat połączeń dla każdego typu wyjścia. Zmiana między PNP i NPN wymaga ponownego okablowania na połączeniu terenowym, a nie ponownej konfiguracji fabrycznej.

P4: Jak zachowuje się IF5597 podczas zwarcia na wyjściu?

Ochrona przed zwarciem impulsowym ogranicza prąd wyjściowy podczas zdarzenia zwarciowego poprzez wielokrotne wyłączanie wyjścia i ponowne testowanie linii — tryb ochrony "impulsowej", który zapobiega trwałemu przepływowi wysokiego prądu przez stopień wyjściowy.

Czujnik przetrwa zdarzenie zwarciowe bez trwałego uszkodzenia. Po usunięciu zwarcia czujnik automatycznie wraca do normalnego działania.

Trwałe zwarcia, które utrzymują się poza oknem czasowym obwodu ochronnego, powinny zostać usunięte — ochrona jest przeznaczona do przejściowych stanów awaryjnych, a nie do ciągłej pracy z nadmiernym prądem.

P5: Czy IF5597 jest kierunkowy — czy ma znaczenie orientacja czoła czujnika względem celu?

Pole wykrywania indukcyjnego rozciąga się do przodu od czoła wykrywania w przybliżeniu w kształcie stożka. Cel powinien zbliżać się bezpośrednio od przodu czoła wykrywania — podejście osiowe — dla najbardziej niezawodnego i powtarzalnego punktu przełączania.

Cele zbliżające się z boku (podejście styczne) lub pod dużym kątem mogą powodować wcześniejsze lub późniejsze przełączanie niż nominalna odległość robocza 4 mm i mogą wykazywać inną charakterystykę histerezy. Dla najbardziej spójnego wykrywania, zainstaluj IF5597 tak, aby ścieżka podejścia celu była prostopadła do czoła wykrywania.
