Silnik serwo AC Mitsubishi HC-MFS43 — 400W, ultra-niska bezwładność, enkoder absolutny 17-bitowy, MELSERVO MR-J2S

Marka: Mitsubishi Electric

Seria: MELSERVO HC-MFS

Platforma: MR-J2S

Numery części: HC-MFS43 / HCMFS43

Nowy w oryginalnym opakowaniu | Darmowa wysyłka ekspresowa | W magazynie

Czterysta watów w ramie 60 mm

HC-MFS43 zajmuje interesującą pozycję w gamie HC-MFS. Przy mocy 400 W i wymiarach kołnierza 60×60 mm nie jest to silnik o dużej pojemności według standardów przemysłowych — ale nigdy nie został do tego zaprojektowany. Został zaprojektowany do czegoś bardziej specyficznego: zapewnienia szybkiego, dokładnego, powtarzalnego ruchu w kompaktowych obudowach maszyn, gdzie większe silniki fizycznie nie mogą się zmieścić, i to z rozdzielczością i dynamiką, których potrzebują inżynierowie automatyki pracujący nad sprzętem o wysokiej cykliczności lub wieloosiowym.

Jest to serwomotor z platformy MELSERVO J2S firmy Mitsubishi Electric, należący do rodziny HC-MFS, charakteryzującej się ultra-niską bezwładnością wirnika i małym rozmiarem fizycznym. Niska bezwładność w tym kontekście oznacza, że sam wirnik mniej opiera się zmianom prędkości niż konwencjonalny silnik o porównywalnej mocy — co bezpośrednio przekłada się na szybsze przyspieszanie, krótszy czas stabilizacji i bardziej responsywne sterowanie pozycją. W maszynie wykonującej setki cykli na godzinę te zalety się kumulują.

HC-MFS43 jest dostarczany z prostym wałem i bez hamulca — jest to podstawowa konfiguracja silnika, odpowiednia dla osi poziomych lub zastosowań, w których utrzymanie pozycji po utracie zasilania jest zarządzane zewnętrznie przez konstrukcję maszyny. Standardowo posiada enkoder absolutny 17-bitowy, wbudowane urządzenie sprzężenia zwrotnego, które zachowuje pełne informacje o pozycji nawet po cyklach wyłączenia zasilania.

Zweryfikowane specyfikacje techniczne

Specyfikacje pochodzą z oficjalnej strony produktu Mitsubishi Electric Factory Automation Americas i zostały porównane z opublikowaną dokumentacją techniczną dystrybutorów.

Ultra-niska bezwładność — dlaczego jest ważniejsza niż moc szczytowa

Moc znamionowa na tabliczce znamionowej silnika informuje, ile energii może on stale dostarczać. Jego moment bezwładności wirnika informuje o czymś równie ważnym: jak szybko może reagować na zmianę zadanej prędkości lub pozycji. Te dwie właściwości są powiązane, ale nie takie same, a dla wielu zastosowań automatyki charakterystyka bezwładności ma większy praktyczny wpływ na wydajność maszyny niż moc znamionowa.

Moment bezwładności wirnika HC-MFS43 wynosi 0,143 × 10⁻⁴ kg·m² — celowo niska wartość uzyskana dzięki konstrukcji wirnika zoptymalizowanej pod kątem reakcji dynamicznej, a nie masy termicznej. Kiedy sterownik nakazuje silnikowi start, stop lub zmianę kierunku, wirnik opiera się tej zmianie proporcjonalnie do swojej bezwładności. Wirnik o niższej bezwładności przyspiesza szybciej, hamuje na krótszym dystansie i szybciej osiąga zadaną pozycję. W ciągu tysięcy cykli na zmianę, silnik, który stabilizuje się w zadanej pozycji o 5 milisekund szybciej niż jego alternatywa, to silnik, który w mierzalny sposób poprawia przepustowość maszyny.

Dlatego seria HC-MFS została opracowana jako odrębna rodzina produktów, a nie po prostu jako pomniejszona wersja większego serwosilnika Mitsubishi. Konstrukcja fizyczna i elektromagnetyczna odzwierciedla optymalizację pod kątem dynamicznego, wysokocyklicznego ruchu — 400W HC-MFS43 i 750W HC-MFS73 dzielą tę samą filozofię konstrukcyjną, mimo że różnią się mocą wyjściową.

Kołnierz 60×60 mm — pasuje tam, gdzie inne nie pasują

Rozmiar kołnierza 60 mm kwadratowego HC-MFS43 to nie tylko kwestia małego rozmiaru silnika. Jest to znormalizowany wymiar interfejsu mechanicznego, który określa, z jakimi wzorami montażowymi i konstrukcjami sprzęgieł silnik jest kompatybilny. Dla projektantów maszyn, którzy zaprojektowali oś wokół formatu kołnierza 60 mm, zamiennik musi mieć tę samą geometrię kołnierza, aby zamontować go bez modyfikacji ramy maszyny.

Większe serwosilniki z własnej gamy Mitsubishi — w tym HC-MFS73 z kołnierzem 80 mm — są fizycznie niekompatybilne z mocowaniem zaprojektowanym dla 60 mm. Jest to proste ograniczenie mechaniczne, a nie kompromis w zakresie wydajności. Sprzęt, który został zbudowany wokół silników HC-MFS43, wymaga HC-MFS43 lub dokładnego odpowiednika wymiarowego, a ponieważ ten produkt został wycofany z produkcji, nowe zapasy oryginalnego numeru części są zazwyczaj najbardziej bezpośrednią dostępną ścieżką wymiany.

Enkoder absolutny 17-bitowy — precyzja, która trwa

Większość serwosilników stosowanych obecnie w automatyce produkcyjnej jest wyposażona w enkodery przyrostowe — urządzenia sprzężenia zwrotnego, które zliczają impulsy z punktu odniesienia ustalonego podczas uruchamiania. Sterownik wie, gdzie znajduje się silnik względem punktu startowego, ale nic więcej. Jeśli zasilanie zostanie przerwane, punkt odniesienia zostanie utracony i przed wznowieniem normalnej pracy wymagana jest sekwencja inicjalizacji (homing).

Wbudowany enkoder HC-MFS43 jest typu absolutnego, działającego z rozdzielczością 17-bitową. Z 131 072 odrębnymi pozycjami na obrót, zapewnia zarówno drobną rozdzielczość kątową, jak i prawdziwą wiedzę o pozycji absolutnej — sterownik dokładnie wie, gdzie znajduje się oś w momencie włączenia zasilania, bez żadnego ruchu inicjalizacyjnego. W przypadku maszyn wieloosiowych lub procesów, w których inicjalizacja wszystkich osi przy każdym uruchomieniu wprowadza obawy dotyczące czasu cyklu lub bezpieczeństwa, enkoder absolutny jest prawdziwą zaletą operacyjną wbudowaną bezpośrednio w silnik.

Kompatybilne serwowzmacniacze

HC-MFS43 współpracuje z rodziną wzmacniaczy MR-J2S-40, dostępnych w czterech wariantach interfejsu:

Właściwy wzmacniacz zależy całkowicie od architektury sterowania maszyny, która jest konserwowana. Sterowniki wieloosiowe oparte na SSCNET wymagają MR-J2S-40B. Samodzielne osie lub osie sterowane sygnałem impulsowym używają MR-J2S-40A. Jeśli istniejący wzmacniacz w maszynie jest już sprawny, nie trzeba go wymieniać przy wymianie tylko silnika — wymiana silnika jest bezpośrednią wymianą fizyczną i elektryczną, pod warunkiem, że pełny numer części jest zgodny.

Warianty modeli w rodzinie HC-MFS43

Wyprodukowano kilka wariantów z sufiksami HC-MFS43, aby pokryć różne wymagania dotyczące wału i hamulca:

Każdy wariant ma te same podstawowe specyfikacje elektryczne i wydajnościowe. Konfiguracja hamulca i wału określa dopasowanie fizyczne i wymagania aplikacyjne — maszyna zaprojektowana do sprzęgła z wpustem wymaga wariantu K; oś pionowa lub zastosowanie z utrzymaniem pozycji wymaga wariantu B. Ta oferta dotyczy standardowego wariantu HC-MFS43 z prostym wałem i bez hamulca.

Gdzie zazwyczaj stosuje się HC-MFS43

Połączenie kompaktowego rozmiaru silnika, ultra-niskiej bezwładności i sprzężenia zwrotnego o wysokiej rozdzielczości sprawia, że doskonale nadaje się do przewidywalnego zakresu zastosowań. Osie nadgarstków końcowych ramion robotów i lekkie siłowniki stawów — gdzie rozmiar fizyczny i bezwładność mają znaczenie, ponieważ silnik jest częścią ruchomej masy. Urządzenia typu pick-and-place, gdzie szybkość cyklu jest celem wydajności, a szybkość reakcji serwo bezpośrednio ogranicza przepustowość. Wtórne osie pozycjonujące CNC, takie jak zmieniacze narzędzi, uchwyty obrotowe i wrzeciona pomocnicze w mniejszych centrach obróbczych. Urządzenia do obsługi półprzewodników, gdzie czystość, precyzja i kompaktowy rozmiar są jednocześnie wymagane. Napędy przenośników i stołów obrotowych w maszynach montażowych z ograniczonymi przestrzeniami.

We wszystkich tych przypadkach HC-MFS43 zazwyczaj nie jest silnikiem wykonującym główną, ciężką pracę. Jest to silnik odpowiedzialny za precyzyjny, szybki, wtórny ruch — i w tej roli niska bezwładność i wysoka rozdzielczość liczą się bardziej niż moc znamionowa.

Uwaga dotycząca pozyskiwania — wycofany produkt OEM

Mitsubishi Electric wycofał serię HC-MFS wraz z szerszą rodziną silników HC. HC-MFS43 nie jest już produkowany i jest niedostępny przez autoryzowane kanały dystrybucji Mitsubishi. To, co pozostaje w obiegu, to oryginalne zapasy produkcyjne fabryczne posiadane przez dostawców nadwyżek przemysłowych — jednostki, które były magazynowane przed zamknięciem linii i nigdy nie zostały zainstalowane ani użyte.

W celu konserwacji sprzętu, który został zbudowany wokół tego silnika, nowe zapasy są właściwą ścieżką zakupu. Naprawiona lub odnowiona jednostka wprowadza nieznaną historię serwisową do krytycznej osi maszyny. Nowa jednostka w pudełku z oryginalnej produkcji jest znaną wielkością: ten sam montaż fabryczny, ten sam standard jakości, te same wymiary mechaniczne i charakterystyki elektryczne co silnik, który zastępuje.

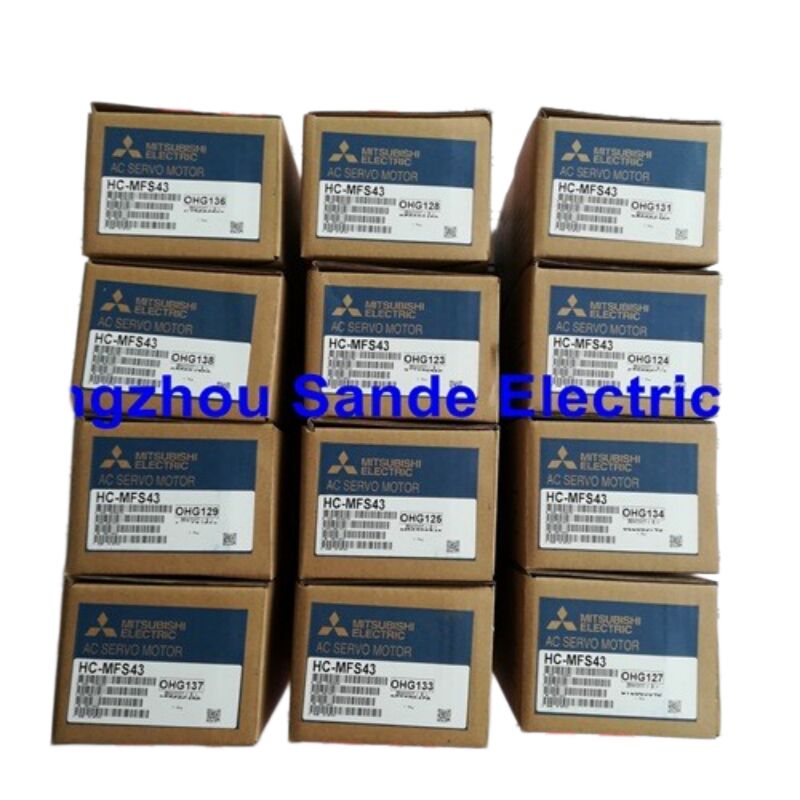

Ta oferta jest wysyłana w oryginalnym, fabrycznie zapieczętowanym opakowaniu Mitsubishi Electric.

FAQ

P1: HC-MFS43 nie ma hamulca. Czy można go bezpiecznie używać na osi pionowej?

Serwomotor bez hamulca może być używany na osi pionowej, ale wymaga starannego rozważenia inżynieryjnego. Bez hamulca postojowego oś polega całkowicie na wzmacniaczu serwo i momencie obrotowym silnika, aby utrzymać pozycję, gdy maszyna jest zatrzymana lub zasilanie jest odcięte. Jeśli serwo jest aktywnie włączone i sprawne, silnik normalnie utrzymuje pozycję. Jeśli zasilanie zostanie utracone lub wzmacniacz ulegnie awarii, nic mechanicznie nie zapobiega ruchowi osi pod wpływem grawitacji. W przypadku obciążeń pionowych, gdzie niekontrolowany ruch w dół mógłby uszkodzić narzędzia, produkt lub stworzyć zagrożenie dla bezpieczeństwa, właściwym wyborem jest HC-MFS43B — wariant z hamulcem elektromagnetycznym, który mechanicznie blokuje wał po utracie zasilania. Standardowy HC-MFS43 nadaje się do osi poziomych lub osi pionowych, gdzie obciążenie jest zrównoważone, wystarczająco lekkie, że ruch napędzany grawitacją jest akceptowalny, lub gdzie oddzielne zewnętrzne hamowanie mechaniczne jest zapewnione przez konstrukcję maszyny.

P2: Jaka jest różnica w wydajności między HC-MFS43 a większym HC-MFS73?

HC-MFS73 ma moc znamionową 750 W w porównaniu do 400 W HC-MFS43 — około 87% więcej mocy ciągłej. Moment znamionowy 73 wynosi 2,4 N·m w porównaniu do 1,3 N·m modelu 43, a moment szczytowy skaluje się podobnie. Oba silniki dzielą tę samą architekturę enkodera absolutnego 17-bitowego i tę samą filozofię konstrukcji ultra-niskiej bezwładności, a oba pracują z prędkością znamionową 3000 obr./min. Kluczowa różnica fizyczna to rozmiar kołnierza: HC-MFS73 używa kołnierza 80×80 mm, podczas gdy HC-MFS43 używa 60×60 mm. Oznacza to, że te dwa silniki nie są mechanicznie wymienne w większości instalacji maszyn — otwory montażowe, wymiary sprzęgieł i dostępna przestrzeń różnią się. Wybór między nimi jest prawie zawsze determinowany przez oryginalną konstrukcję maszyny, a nie przez swobodny wybór między równoważnymi opcjami.

P3: Czy HC-MFS43 może być sterowany przez nowszy wzmacniacz serii MR-J4?

Nie bezpośrednio w standardowej konfiguracji. Rodzina wzmacniaczy MR-J4 używa innego protokołu interfejsu enkodera niż wbudowany enkoder HC-MFS43, więc bezpośrednie połączenie kablowe między wzmacniaczem J4 a silnikiem HC-MFS43 nie działa bez dodatkowej adaptacji. Mitsubishi Electric opracował zestaw narzędzi odnowienia — specjalne zestawy kabli używane w połączeniu ze wzmacniaczami MR-J4-DU_B-RJ020 — aby umożliwić sterownikom MR-J4 sterowanie starszymi silnikami serii HC. Jest to udokumentowana ścieżka migracji, ale nie jest to wymiana typu plug-and-play: wymaga odpowiedniego zestawu kabli odnowienia i specyficznej konfiguracji parametrów po stronie wzmacniacza J4. Jeśli konserwujesz istniejącą maszynę i po prostu potrzebujesz wymienić uszkodzony silnik HC-MFS43, wymiana go na inny HC-MFS43 sterowany oryginalnym wzmacniaczem MR-J2S-40 jest prostszą i bardziej niezawodną ścieżką.

P4: Podana waga wynosi 1,45 kg. Czy obejmuje ona wagę opakowania do celów wysyłki?

Wartość 1,45 kg to waga netto silnika, zgodnie ze specyfikacją w dokumentacji produktu Mitsubishi Electric — sam silnik, bez opakowania. Rzeczywista waga wysyłkowa, w tym oryginalne materiały opakowaniowe fabryczne, jest wyższa. W przypadku wysyłki międzynarodowej waga brutto opakowania jest używana przez przewoźnika do obliczenia kosztów frachtu. Jeśli potrzebujesz dokładnej wagi wysyłkowej do celów obliczenia cła importowego lub rezerwacji frachtu, skontaktuj się z nami bezpośrednio przed złożeniem zamówienia, a my podamy rzeczywistą wagę zapakowanej jednostki, która jest wysyłana.

P5: Co się stanie, jeśli bezwładność obciążenia na HC-MFS43 jest zbyt wysoka w stosunku do bezwładności silnika?

Wytyczne Mitsubishi dla HC-MFS43 zalecają, aby moment bezwładności obciążenia podłączonego do wału silnika nie przekraczał 30-krotności momentu bezwładności samego wirnika silnika. Bezwładność wirnika silnika wynosi 0,143 × 10⁻⁴ kg·m², więc zalecana maksymalna bezwładność obciążenia wynosi około 4,29 × 10⁻⁴ kg·m². Przekroczenie tego stosunku niekoniecznie powoduje natychmiastową awarię, ale pogarsza dynamiczne zachowanie systemu serwo: parametry strojenia sterownika, które zakładają pewien zakres stosunku bezwładności, stają się mniej skuteczne. Objawy zazwyczaj obejmują przeregulowanie podczas ruchów pozycyjnych, rezonans lub oscylacje podczas hamowania oraz trudności w osiągnięciu stabilnych ustawień wzmocnienia. Jeśli Twoje zastosowanie powoduje bezwładność obciążenia powyżej zalecanego stosunku, skonsultuj się z narzędziami do wyboru serwosilników Mitsubishi Electric lub wsparciem technicznym przed sfinalizowaniem wyboru silnika, ponieważ inny silnik lub konfiguracja z przekładnią może być bardziej odpowiednia.
