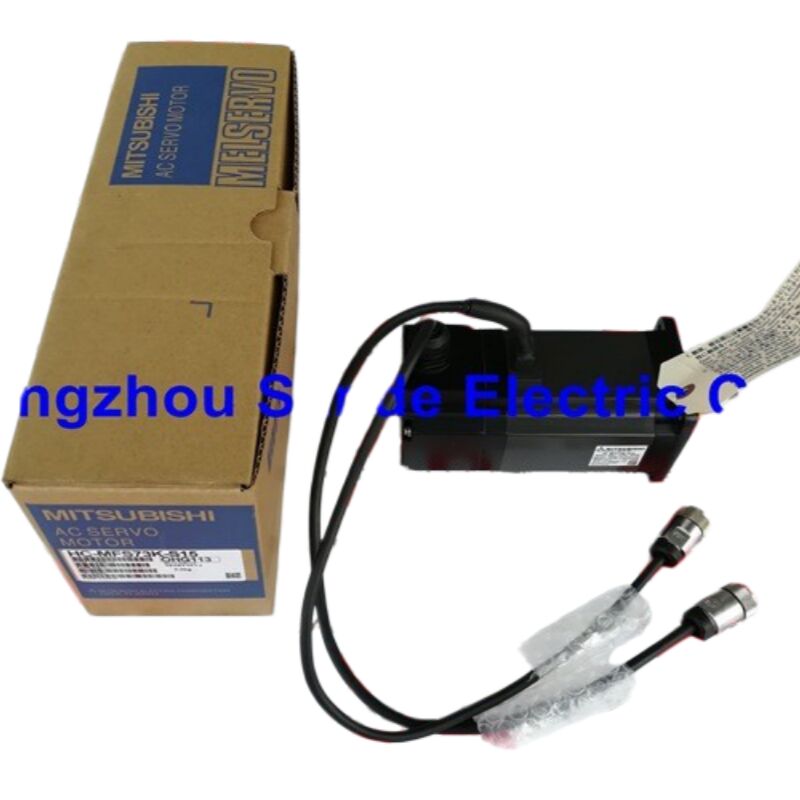

Mitsubishi HC-MFS73K-S15 AC Servo Motor 750 W, 3000 obrotów na minutę, Ultra-Low Inertia

Marka:Mitsubishi Electric

Zestaw:HC-MFS (MELSERVO)

Numer części:HC-MFS73K-S15

Warunki:Nowy w pudełku

Dostępność:W magazynie ️ Szybka dostawa

Zbudowany do precyzji, sprawdzony w produkcji.

W przypadku dokładności pozycjonowania i dynamicznej reakcji ma to znaczenie oraz w najbardziej poważnych zastosowaniach automatyki,W końcu silnik na końcu pętli serwo ma większą wagę niż ludzie uważają..Mitsubishi HC-MFS73K-S15jest silnikiem serwo prądu przemiennego z serii Mitsubishi Electric HC-MFS: ultra niską inercją, kompaktowym nadwoziem i 750 watami ciągłej mocy wyjściowej, która znacznie przekracza jego fizyczne rozmiary.

To jest silnik, który należy do narzędzia, do systemu wybierania i umieszczania, do półprzewodnikowej linii obsługi lub do każdej aplikacji automatyki precyzyjnej, która wymaga ściśle,powtarzalne pozycjonowanie bez złożoności mechanicznej silnika o wysokiej bezwładnościŁączy się bezpośrednio z serwo wzmacniaczami serii MR-J2S Mitsubishi i integruje się z pełnym ekosystemem MELSERVO bez żadnych domysłów dotyczących kompatybilności.

Podstawowe specyfikacje

Dane pochodzą ze specyfikacji produktów serii Mitsubishi Electric HC-MFS.

Co wyróżnia serię HC-MFS

Linia HC-MFS została zaprojektowana specjalnie w oparciu o jeden priorytet projektowy:Minimalizować bezwładność wirnika bez poświęcania momentu obrotowegoTa decyzja ma konsekwencje wzdłuż całej pętli serwo i wszystkie są pozytywne.

Rotory o niskiej bezwładności reagują szybciej na polecenia prędkości i pozycji.co oznacza szybsze czasy cyklu i ściślejsze zachowanie osiedlenia w ruchach punkt-do-punktuW przypadku zastosowań z setkami lub tysiącami cykli pozycjonowania na zmianę, ta szybkość reagowania przekłada się na realne zyski przepustowości.

W sprawieHC-MFS73Ksits at the top of the HC-MFS small-capacity range at 750W — enough output for demanding single-axis applications while keeping the motor body compact enough to fit in space-constrained machine designs.

Przyrównania K i S15

W sprawieKw HC-MFS73K wskazujekońcówka wału kluczaW przypadku pojazdów silnikowych, które nie posiadają silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego, w przypadku których silnik silnikowy nie posiada silnika silnikowego.Jest to preferowana konfiguracja, gdy bezwrotna transmisja momentu obrotowego ma znaczenie, a aplikacja wymaga mechanicznego interfejsu z kluczem.

W sprawieS15Oznaczenie odnosi się dospecjalna specyfikacja końca wałuJeśli zastępujesz istniejący HC-MFS73K-S15, wprowadź nowy model.S15 jest częścią dokładnej specyfikacji. Przed złożeniem zamówienia należy potwierdzić zgodność z wnioskiem..

W sprawiehamulec elektromagnetyczny(oznaczona charakterystyką B w tym modelu) jest wbudowana w obudowę silnika i uruchamia się po wyłączeniu zasilania, zapewniając zdolność utrzymywania obciążenia na ośach pionowych, aplikacje zaciskowe,lub każdej instalacji, w której oś musi utrzymać pozycję bez aktywnej mocy silnika.

Kompatybilne wzmacniacze serwo

HC-MFS73K-S15 jest zaprojektowany do pracy z następującymi wzmacniaczami serwo serii MR-J2S:

Połączenie odbywa się za pośrednictwem dwóch interfejsów:kabel zwrotny koderapodłącza się do portu CN2 wzmacniacza, akabel zasilaniałączy się za pośrednictwem trzech końcówek śrubowych oznaczonych jako U, V i W. Oba kable należy określić zgodnie z wytycznymi zgodności kabli Mitsubishi Electric dla serii MR-J2S.

Gdzie działa ten silnik

HC-MFS73K-S15 jest w domu w szerokim zakresie aplikacji precyzyjnych ruchu:

Narzędzia maszynowe CNC¢ Napędki osi w centrach frezowania, obrócenia i szlifowania, w których powtarzalność pozycjonowania i jakość wykończenia powierzchni zależą od ścisłej kontroli prędkości i szybkiego osadzania.

Roboty do wybierania i umieszczaniaŁatwe konfiguracje ramion korzystają z niskiej bezwładności wirnika, która utrzymuje korzystne współczynniki bezwładności odblaskowej i umożliwia bardziej agresywne profile ruchu.

Produkcja półprzewodników i elektroniki

Maszyny do pakowania Linie kształtujące, wypełniające i uszczelniające, urządzenia do etykietowania i konstruktory obudowy, w których precyzyjne pozycjonowanie i szybkie przyspieszenie między stacjami napędzają przepustowość.

Systemy cięcia i grawerowania laserowego

Zamówienie i wysyłka

Ta jednostka wysyłanowy w oryginalnym opakowaniu Mitsubishi Electric. Szybka wysyłka jest dostępna dla jednostek w magazynie ️ większość zamówień przetwarzana w ciągu jednego dnia roboczego. Międzynarodowa wysyłka za pośrednictwem DHL, FedEx i UPS z pełnym śledzeniem jest dostępna na całym świecie.

W przypadku zamówień hurtowych, zaplanowanych dostaw lub wymagań zakupów OEM skontaktuj się z nami bezpośrednio w celu potwierdzenia czasu realizacji i cen.

Częste pytania

K1: Jaki serwo wzmacniacz potrzebuję do uruchomienia HC-MFS73K-S15?

HC-MFS73K-S15 został zaprojektowany do pracy z wzmacniaczami serii MR-J2S-70 Mitsubishi w szczególności MR-J2S-70A (cel ogólny), MR-J2S-70B (SSCNET), MR-J2S-70CL (pełnie zamknięta pętla),i MR-J2S-70CP (w pełni zamknięta pętla z SSCNET)Poziom "70" w modelu wzmacniacza odpowiada klasie mocy 750 W tego silnika.Nie zaleca się stosowania wzmacniacza spoza tej grupy kompatybilności i może powodować problemy z konfiguracją parametrów lub uszkodzenie sprzętu.

P2: Czy ten silnik zawiera hamulce elektromagnetyczne i jak to działa?

Tak, HC-MFS73K-S15 posiada wbudowany hamulc elektromagnetyczny.hamulce zabezpieczone przed awariami, hamulce sprężynowewłączony automatycznie po usunięciu zasilania cewki hamulcowej.utrzymanie obciążeniana ośach pionowych lub w pozycjach zaciskanych nie do hamowania dynamicznego podczas ruchu.Próba uruchomienia silnika na działającym hamulcu spowoduje uszkodzenie mechaniczne i unieważni gwarancję.

P3: Co oznacza specyfikacja wału S15 i czy jest ona wymienna ze standardowym HC-MFS73K?

W sprawieS15 sufiksidentyfikuje specjalną konfigurację końca wału w strukturze produktu Mitsubishi Electric. Podczas gdy podstawowe specyfikacje wydajności silnika pozostają zgodne z HC-MFS73K,wymiary fizyczne wału lub geometria interfejsu mogą różnić się od standardowego wariantuJeśli w maszynie wymienia się istniejący HC-MFS73K-S15, specyfikacja S15 musi dokładnie odpowiadać, aby zapewnić kompatybilność mechaniczną z sprzęglem, kołdrą lub skrzynią biegów.Nie zastępuj standardowego HC-MFS73K bez potwierdzenia zgodności wału z konstrukcją mechaniczną.

P4: Czy HC-MFS73K-S15 jest nadal produkowany i czy są dostępne części zapasowe?

HC-MFS73K-S15 jest wymieniony jakoprodukt wycofany z obrotuJednakże nowe urządzenia w pudełku nadal są dostępne za pośrednictwem autoryzowanych i specjalistycznych dostawców automatyki przemysłowej obsługujących zainstalowaną bazę systemów opartych na MR-J2S.Jeśli maszynę nadal działa wzmacniacze MR-J2S i ten silnik jest określony część, sourcing a new spare now rather than waiting until a failure occurs is the practical approach — availability of discontinued Mitsubishi servo motors tends to tighten over time as stock is absorbed by maintenance demand.

P5: Jak połączyć koder i kable zasilania na HC-MFS73K-S15?

Silnik wykorzystuje dwa połączenia.kabel zwrotny koderapołącza się z portem CN2 serwo wzmacniacza MR-J2S W sprawiepołączenie zasilaniajest wykonany przez trzy końcówki śruby na nadwoziu silnika, oznaczoneU, V i W, które odpowiadają trójfazowym końcowym wyjściom wzmacniacza serwo.Przed podłączeniem zawsze należy zapoznać się z instrukcją montażu serwowzmacniacza MR-J2S i schematem okablowania serii HC-MFS, i upewnij się, że wszystkie zasilanie jest odizolowane przed obsługą końcówek.
