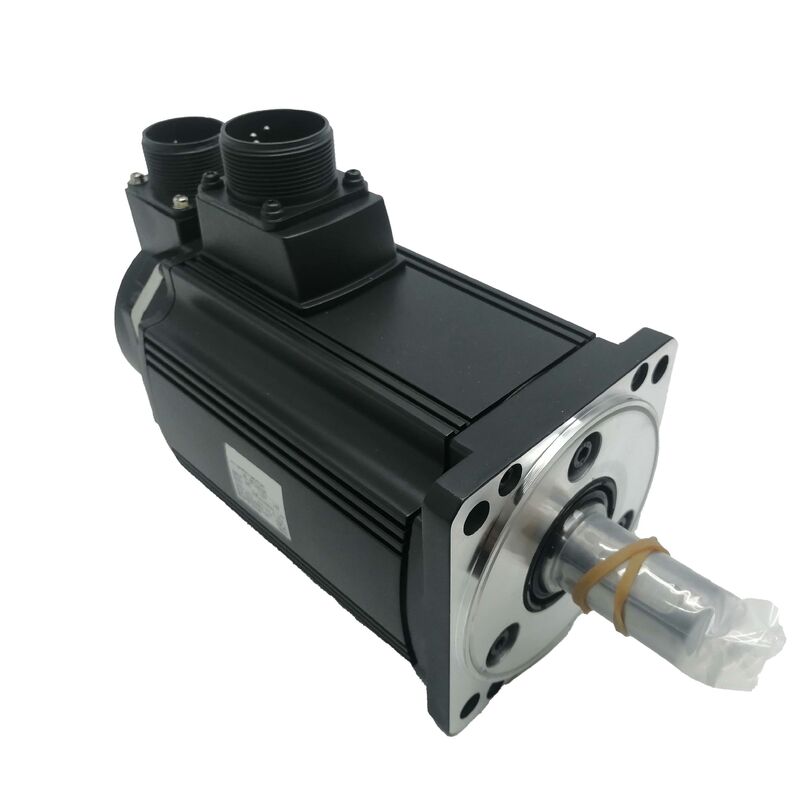

Nowy serwomotor AC Mitsubishi HC-RFS203 — 2 kW, ultra-niska bezwładność, 3000 obr./min, enkoder 17-bitowy | Darmowa ekspresowa wysyłka

Marka: Mitsubishi Electric

Seria: MELSERVO-J2-Super HC-RFS

Numer części: HC-RFS203 / HCRFS203

Stan: Nowy | Darmowa ekspresowa wysyłka | W magazynie

Co wyróżnia serię HC-RFS

Nie każdy serwomotor o mocy 2 kW jest przeznaczony do tego samego celu. Mitsubishi HC-RFS203 został opracowany specjalnie do zastosowań, w których cykle przyspieszania i hamowania występują z dużą częstotliwością — gdzie silnik uruchamia się, zatrzymuje, zmienia kierunek i pozycjonuje dziesiątki lub setki razy na minutę, zamiast pracować ze stałą prędkością. Ten profil użytkowania stawia przed silnikiem zupełnie inne wymagania niż konwencjonalne zastosowania napędów wrzecion lub przenośników.

Kluczowym wyborem inżynieryjnym w serii HC-RFS jest jego ultra-niska bezwładność wirnika. Wirnik o niskiej bezwładności przyspiesza i hamuje szybciej przy danym momencie obrotowym, co oznacza krótsze czasy pozycjonowania, wyższe częstotliwości cykli i mniejsze zużycie energii na cykl ruchu. Kompromisem jest to, że wirniki o niskiej bezwładności są mniej tolerancyjne na wysoką bezwładność odbitą na wale — ale w zastosowaniach, do których ten silnik został zaprojektowany, ten kompromis jest właściwy. Maszyny do transferu o wysokiej częstotliwości, mechanizmy typu pick-and-place, urządzenia indeksujące i osie pozycjonujące o szybkim reagowaniu to miejsca, w których HC-RFS203 działa najlepiej.

Specyfikacje techniczne

Dane techniczne pochodzą z dokumentacji serii Mitsubishi Electric MELSERVO-J2-Super i zweryfikowanych zapisów specjalistycznych dostawców.

Enkoder 17-bitowy — precyzja utrzymująca się przy niskiej prędkości

Jedną z najbardziej znaczących operacyjnie cech HC-RFS203 jest jego 17-bitowy szeregowy enkoder absolutny, który zapewnia 131 072 dyskretnych zliczeń pozycji na obrót wału silnika.

Dla porównania: przy tej rozdzielczości każde zliczenie enkodera reprezentuje około 0,00275 stopnia obrotu wału. W typowej osi liniowej napędzanej śrubą kulową o skoku 10 mm ze stosunkiem sprzęgła 1:1, przekłada się to na teoretyczną rozdzielczość sprzężenia zwrotnego pozycji wynoszącą około 0,076 mikrometra na zliczenie — poziom rozdzielczości, który nie jest czynnikiem ograniczającym w żadnym realistycznym systemie mechanicznym.

Praktyczne znaczenie jest odczuwalne najbardziej przy niskich prędkościach. Systemy serwo z enkoderami o niskiej rozdzielczości generują nierównomierne sprzężenie zwrotne prędkości przy wolnych posuwach, ponieważ zliczenia pozycji docierają do sterownika rzadko i niespójnie. Pętla regulacji prędkości ma ograniczone dane do pracy, a wynikiem jest widoczne falowanie prędkości — problem, który wpływa na jakość powierzchni, spójność procesu i powtarzalność pozycjonowania przy wolnych posuwach. Enkoder 17-bitowy o dużej gęstości zliczeń zapewnia pętli regulacji prędkości bogate, regularne dane o pozycji nawet przy bardzo wolnych prędkościach wału, co umożliwia płynne zachowanie ze stałą prędkością, którego wymagają zastosowania precyzyjne.

Enkoder jest również typu absolutnego, co oznacza, że zachowuje odniesienie pozycji po cyklach zasilania bez konieczności sekwencji powrotu do punktu zerowego po każdym włączeniu zasilania.

Ultra-niska bezwładność — zrozumienie specyfikacji i jej implikacji

Oznaczenie HC-RFS sygnalizuje ultra-niską bezwładność wirnika w rodzinie silników Mitsubishi MELSERVO-J2-Super. Zrozumienie, co to oznacza w praktyce — i gdzie ma to znaczenie — jest kluczowe dla maksymalnego wykorzystania tego silnika w projekcie systemu.

Co osiąga „niska bezwładność”. Bezwładność wirnika to opór, jaki obracająca się masa silnika stawia zmianom prędkości. Wirnik o niższej bezwładności wymaga mniejszego momentu obrotowego do przyspieszania i hamowania z daną prędkością. Dla wzmacniacza serwo sterującego silnikiem przekłada się to bezpośrednio na szybszą reakcję na polecenia prędkości i pozycji. Silnik może dokładniej śledzić profil polecenia, co zmniejsza błąd śledzenia i skraca czas potrzebny do osiągnięcia i ustabilizowania się w docelowej pozycji.

Gdzie to ma zastosowanie. Zastosowania, które najbardziej korzystają, to te z krótkimi, powtarzalnymi cyklami ruchu — stoły obrotowe pracujące z wieloma pozycjami na sekundę, maszyny pakujące z szybkimi cyklami pick-and-place, urządzenia drukujące wymagające precyzyjnego dopasowania przy wysokich prędkościach linii oraz urządzenia do obsługi półprzewodników, gdzie przepustowość zależy od minimalizacji czasu ruchu na cykl.

Czego wymaga od obciążenia. Silniki o ultra-niskiej bezwładności są najskuteczniejsze, gdy bezwładność odbita na wale silnika jest utrzymywana w rozsądnej wielokrotności własnej bezwładności wirnika silnika. Dokumentacja Mitsubishi MELSERVO-J2-Super zawiera wskazówki dotyczące stosunku bezwładności obciążenia do silnika dla każdego modelu silnika. Gdy wysoka bezwładność obciążenia jest nieunikniona, przekładnia może być użyta do zmniejszenia odbitej bezwładności na wale silnika — jest to powszechne podejście przy sprzęganiu silnika serii HC-RFS z cięższym mechanizmem obciążenia.

HC-RFS w kontekście rodziny J2-Super

Seria MELSERVO-J2-Super ustanowiła kilka odrębnych podrodzin silników o różnych charakterystykach bezwładności, zoptymalizowanych pod kątem różnych klas zastosowań:

HC-KFS / HC-MFS — silniki o małej mocy i niskiej bezwładności w zakresie od 50 W do 750 W, używane w osiach lekkich i małych maszynach

HC-SFS — standardowa bezwładność w zakresie średniej mocy, obejmująca zastosowania, w których typowe są wyższe bezwładności odbite i priorytetem jest płynna praca ze stałą prędkością

HC-RFS — ultra-niska bezwładność w zakresie średniej mocy (w tym HC-RFS153, HC-RFS203, HC-RFS353, HC-RFS503) do pracy z wysoką częstotliwością i wymagających profili przyspieszenia

HC-LFS / HC-UFS — modele o większej mocy do napędów osi większych i zastosowań specjalistycznych

HC-RFS203 znajduje się na poziomie 2 kW w grupie ultra-niskiej bezwładności, sparowany ze wzmacniaczem MR-J2S-200A/B. Jego rodzeństwo z tej samej serii — HC-RFS153 (1,5 kW) i HC-RFS353 (3,5 kW) — obejmuje sąsiednie poziomy mocy, gdzie ta sama charakterystyka ultra-niskiej bezwładności jest potrzebna przy różnych mocach wyjściowych.

Kompatybilność i dobór wzmacniacza

HC-RFS203 jest przeznaczony do użytku ze wzmacniaczami serii Mitsubishi MELSERVO-J2-Super. Standardowym połączeniem dla klasy 200V jest MR-J2S-200A (sterowanie pozycją, prędkością i momentem obrotowym, interfejs impulsowy/analogowy) lub MR-J2S-200B (kompatybilny z SSCNET). Warianty CP i CL tej samej platformy 200A obsługują CC-Link i inne interfejsy komunikacyjne w ramach tej samej listy kompatybilności silników.

Ważna uwaga dotycząca migracji: Mitsubishi opublikowało oficjalny program odnowy J2S, który mapuje silniki serii HC-RFS do ich odpowiedników z serii HG-SR dla klientów migrujących starsze instalacje MELSERVO-J2-Super do sprzętu MELSERVO-J4 najnowszej generacji. Seria HC-RFS i jej kompatybilne wzmacniacze MR-J2S są produktami OEM wycofanymi z produkcji. Maszyny nadal działające na tej platformie są zazwyczaj utrzymywane przez specjalistyczne dostawy nadwyżek, a nie przez nowe zamówienia OEM. Kombinacja silnika i wzmacniacza nadal działa w pełni zgodnie ze specyfikacją, gdy jest dostarczana jako przetestowana jednostka nadwyżkowa, a wymiana na oryginalny numer części pozostaje najprostszym sposobem konserwacji dla zainstalowanej bazy.

Stan i dostępność

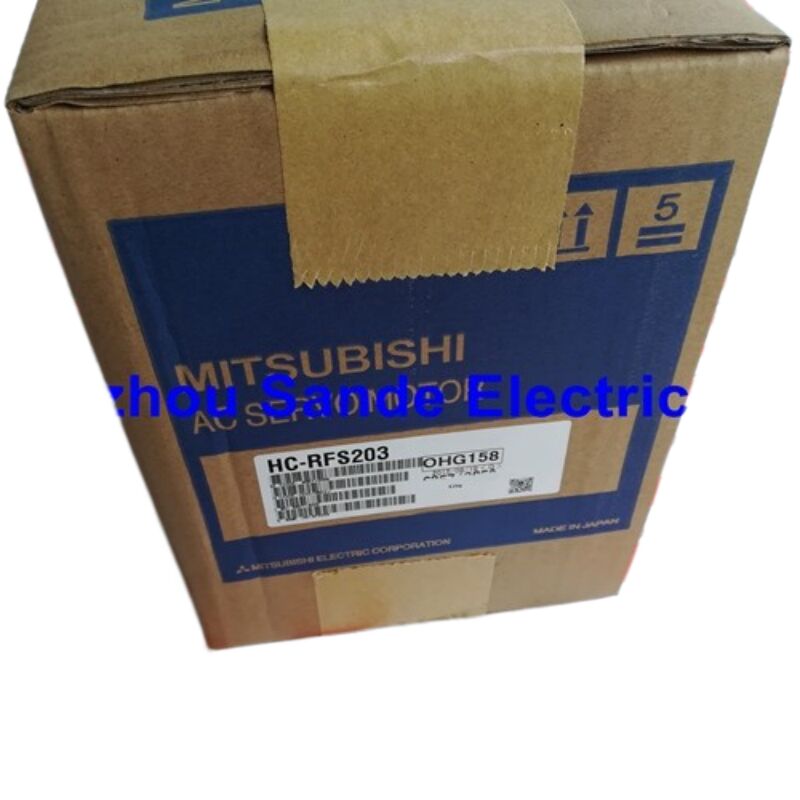

Ta oferta dotyczy jednostek nowych HC-RFS203. Serwomotory Mitsubishi typu new-old-stock (NOS) są dostępne u specjalistycznych dystrybutorów automatyki przemysłowej, którzy utrzymują zapasy pozyskane w okresie aktywnej produkcji produktu. Nowe jednostki nigdy nie były zainstalowane w maszynie i zachowują oryginalne opakowanie fabryczne, osłonę wału ochronnego i zaślepki złączy.

W przypadku zastosowań, w których nowy produkt jest niezbędny — wymagania gwarancyjne, krytyczne nowe instalacje lub sytuacje, w których silnik będzie przechowywany jako zapasowy — nowy produkt jest odpowiednim wyborem. Tam, gdzie głównym czynnikiem jest koszt, a silnik zostanie zainstalowany bezpośrednio, w pełni przetestowane jednostki nadwyżkowe oferują porównywalną wydajność funkcjonalną przy niższych kosztach.

Darmowa ekspresowa wysyłka jest wliczona w tę ofertę. W przypadku destynacji międzynarodowych czas realizacji i opcje przewoźnika różnią się — skontaktuj się z nami przed złożeniem zamówienia, aby potwierdzić warunki dostawy dla Twojego regionu.

FAQ

P1: HC-RFS203 jest opisany jako „ultra-niska bezwładność”. Jaki stosunek bezwładności obciążenia do silnika jest dopuszczalny dla tego silnika?

Dokumentacja Mitsubishi MELSERVO-J2-Super określa zalecany stosunek bezwładności obciążenia do silnika do 30-krotności własnej bezwładności wirnika dla serii HC-RFS. Działanie w ramach tych wytycznych zapewnia, że funkcje automatycznego strojenia i regulacji wzmocnienia wzmacniacza serwo mogą utrzymać stabilną wydajność w zamkniętej pętli w pełnym zakresie prędkości i przyspieszenia. Gdy stosunek bezwładności obciążenia przekracza 30-krotność, Mitsubishi zaleca kontakt z ich wsparciem technicznym w celu oceny, czy zastosowanie można uwzględnić za pomocą specyficznych ustawień wzmocnienia, modyfikacji mechanicznych lub wyboru innego silnika. W praktyce, jeśli Twoje zastosowanie ma wysoką bezwładność odbitą na wale silnika — na przykład ciężki stół obrotowy sprzężony bezpośrednio — przekładnia redukcyjna między silnikiem a obciążeniem jest bardziej skutecznym rozwiązaniem niż po prostu akceptowanie wysokiego stosunku bezwładności.

P2: Czy HC-RFS203 jest wyposażony w enkoder absolutny, czy oznacza to, że bateria nie jest potrzebna przy wzmacniaczu?

HC-RFS203 jest standardowo wyposażony w 17-bitowy szeregowy enkoder absolutny. Enkoder absolutny przechowuje informację o pozycji jednokrotnego obrotu w samym enkoderze. Jednakże, w przypadku przechowywania pozycji absolutnej wielokrotnego obrotu — co pozwala sterownikowi na poznanie pozycji osi po wyłączeniu zasilania w maszynach z więcej niż jednym obrotem na oś — wzmacniacz serii MR-J2S wymaga zewnętrznej baterii (MR-BAT) podłączonej do złącza baterii wzmacniacza. Właściwość absolutna enkodera obsługuje rozdzielczość pozycji jednokrotnego obrotu; bateria wzmacniacza obsługuje liczbę obrotów wielokrotnych podczas przerw w zasilaniu. Jeśli bateria MR-BAT nie jest zainstalowana lub jest rozładowana po odłączeniu zasilania, dane absolutnej pozycji wielokrotnego obrotu zostaną utracone i po następnym włączeniu zasilania będzie wymagany powrót do punktu odniesienia. Bateria jest standardowym elementem konserwacyjnym w każdej instalacji MELSERVO-J2-Super wykorzystującej silniki typu absolutnego.

P3: Jaka jest różnica między HC-RFS203 a HC-SFS203 i czy można ich używać zamiennie?

Oba silniki mają tę samą moc znamionową 2 kW i prędkość znamionową 3000 obr./min, i oba są kompatybilne ze wzmacniaczem MR-J2S-200A. Kluczowa różnica polega na bezwładności wirnika i wynikających z niej charakterystykach wydajności. HC-SFS203 to silnik o standardowej bezwładności, odpowiedni do zastosowań z umiarkowaną bezwładnością obciążenia i wymaganiami dotyczącymi płynnej pracy ze stałą prędkością pod obciążeniem. HC-RFS203 to wariant o ultra-niskiej bezwładności, zaprojektowany specjalnie do cykli przyspieszania i hamowania o wysokiej częstotliwości. Oba silniki są elektrycznie kompatybilne z tym samym wzmacniaczem, ale mechanicznie mają różne wymiary kołnierza i konfiguracje wału — nie są fizycznie zamienne typu „drop-in” bez weryfikacji wymiarów montażowych w stosunku do interfejsu montażowego silnika maszyny. Jeśli wymieniasz jeden na drugi, przed złożeniem zamówienia sprawdź wymiary obudowy, średnicę wału i kompatybilność kabla enkodera lub skonsultuj się z dokumentacją odnowy Mitsubishi J2S w celu zweryfikowania par zamiennych.

P4: Jaka jest ścieżka migracji, jeśli wzmacniacz MR-J2S-200A również jest niedostępny i cała oś serwo musi zostać wymieniona?

Mitsubishi Electric opublikowało oficjalny przewodnik migracji — MELSERVO-J2S/J2M Renewal Guide — który obejmuje pełną ścieżkę wymiany silników serii HC-RFS i wzmacniaczy MR-J2S na odpowiedniki najnowszej generacji. Główna ścieżka modernizacji obejmuje wymianę wzmacniacza MR-J2S-200A na MR-J4-200A i mapowanie silnika HC-RFS203 na odpowiednik z serii HG-SR. Ta wymiana obejmuje użycie zestawu odnowy Mitsubishi, który dostosowuje istniejącą wiązkę przewodów maszyny do nowego rozkładu pinów złączy wzmacniacza, unikając konieczności przeprowadzania okablowania maszyny od podstaw. Przewodnik określa dokładne numery części zestawów odnowy, pary zamienne silników oraz ważne uwagi dotyczące różnic w charakterystykach momentu obrotowego i stosunkach bezwładności między oryginalnymi a zamiennymi komponentami. W przypadku każdej maszyny, w której zarówno silnik, jak i wzmacniacz muszą zostać wymienione jednocześnie, zdecydowanie zaleca się korzystanie z dokumentacji odnowy i stosowanie konfiguracji zestawu określonej przez Mitsubishi zamiast ad-hoc zamiany komponentów.

P5: Ten silnik jest wymieniony jako nowy. Jak należy go przechowywać, jeśli zostanie zakupiony jako zapas i nie zostanie od razu zainstalowany?

Zalecenia dotyczące przechowywania serwomotorów Mitsubishi Electric powinny być przestrzegane w przypadku każdej nowej jednostki przechowywanej jako zapas. Silnik powinien być przechowywany w pomieszczeniu, w czystym, suchym środowisku, z temperaturą otoczenia utrzymywaną w zakresie od -15°C do +70°C i wilgotnością poniżej 90% (bez kondensacji). Należy unikać bezpośredniego światła słonecznego, wibracji i atmosfer korozyjnych. Wał nie powinien być narażony na wilgoć — pozostaw osłonę wału ochronnego na miejscu do czasu instalacji. W przypadku okresów przechowywania przekraczających jeden rok zaleca się okresowe obracanie wału w celu rozprowadzenia smaru w łożyskach i zapobiegania statycznemu wgnieceniu łożysk. Zespół enkodera jest precyzyjnym urządzeniem optycznym; silnik nie powinien być przechowywany w środowiskach z pyłem przewodzącym, wiórami metalowymi lub agresywnymi oparami chemicznymi. Gdy silnik zostanie ostatecznie zainstalowany po długim okresie przechowywania, przed podłączeniem do wzmacniacza należy sprawdzić złącze kabla enkodera i złącze zasilania pod kątem oznak korozji lub zanieczyszczenia.
