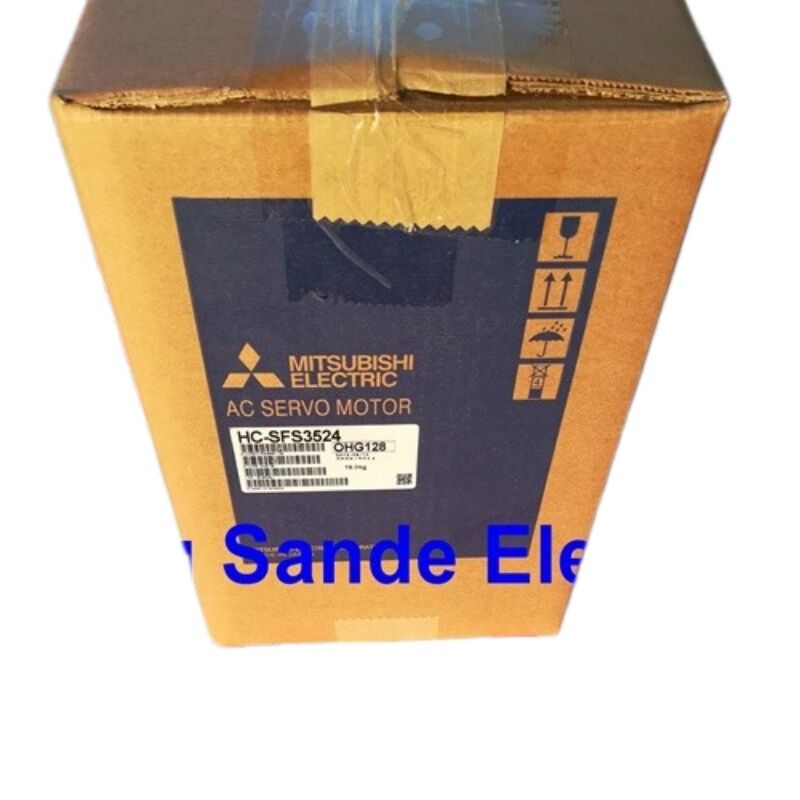

Mitsubishi HC-SFS3524 (HCSFS3524) — Serwomotor AC MELSERVO J2S 3,5kW, klasa 400V, wał prosty, IP65

Identyfikacja części

Numer części: HC-SFS3524 (HCSFS3524)

Seria: Mitsubishi MELSERVO-J2S — Seria HC-SFS

Klasyfikacja: Serwomotor AC bezszczotkowy o średniej bezwładności i średniej mocy

Klasa napięcia: 400V (odróżniający go od odpowiednika HC-SFS352 200V)

Inna klasa serwomotoru

Większość serwomotorów w automatyce przemysłowej pracuje w zakresie poniżej kilowata — kompaktowe jednostki napędzające śruby kulowe, stoły pozycjonujące i indeksatory obrotowe z relatywnie niewielkimi wymaganiami momentu obrotowego. Mitsubishi HC-SFS3524 nie jest takim silnikiem. Przy ciągłej mocy wyjściowej 3,5kW i znamionowym momencie obrotowym 16,7 Nm, jest to serwomotor klasy obrabiarkowej, przeznaczony do osi przenoszących rzeczywiste obciążenia: ciężkie suwaki frezarskie, duże obrotowe stoły mocujące, wielopaletowe systemy transportowe i osie giętarek krawędziowych, gdzie liczy się zarówno dokładność pozycjonowania, jak i ciągła moc wyjściowa.

Seria HC-SFS zajmuje specyficzne i celowe miejsce w ofercie Mitsubishi MELSERVO J2S. Podczas gdy serie HC-KFS i HC-MFS są zoptymalizowane pod kątem zastosowań o bardzo niskiej i niskiej bezwładności z szybkim cyklem punkt-punkt, HC-SFS to konstrukcja o średniej bezwładności — dostrojona do stabilności i płynnego dostarczania ciągłego momentu obrotowego pod zmiennym obciążeniem, zamiast maksymalnej odpowiedzi przyspieszenia przy minimalnej bezwładności. W zastosowaniach, gdzie stosunek bezwładności obciążenia do bezwładności silnika jest naturalnie wyższy, konstrukcja wirnika serii SFS zapewnia lepszą stabilność pętli sprzężenia zwrotnego i cichszą pracę niż silnik o niskiej bezwładności walczący z obciążeniem o wysokiej bezwładności.

„24” w numerze części identyfikuje tę wersję jako wariant klasy zasilania 400V — elektrycznie równoważny odpowiednik HC-SFS352, który pracuje na 200V AC. Wszystko w obu silnikach jest identyczne mechanicznie i magnetycznie; moment obrotowy, zakres prędkości, enkoder, rozmiar kołnierza i stopień ochrony są takie same. Wersja 400V po prostu pobiera o połowę mniejszy prąd (8,6A w porównaniu do 17A znamionowego) przy dwukrotnie wyższym napięciu zasilania — praktyczne rozwiązanie dla instalacji, gdzie standardem jest infrastruktura trójfazowa 400V, szczególnie w europejskich i azjatyckich zakładach przemysłowych.

Specyfikacje techniczne

Zależność momentu obrotowego od prędkości: Co oznaczają liczby w praktyce

Moment znamionowy 16,7 Nm to wartość, którą silnik dostarcza w sposób ciągły — moc, którą może utrzymać przez pełny cykl produkcyjny bez przeciążenia termicznego. Maksymalny moment obrotowy chwilowy wynoszący 50,1 Nm to wartość szczytowa, którą silnik może wygenerować przez krótki czas: impulsy przyspieszenia przy rozruchu osi, hamowanie do pozycji i krótkotrwałe przeciążenia podczas wejścia w proces cięcia.

Stosunek tych dwóch wartości — około 3:1 — jest charakterystyczny dla konstrukcji serii HC-SFS. Oznacza to, że dla każdego ruchu pozycjonującego, przy rozsądnym cyklu pracy, silnik może przyspieszać z prawie trzykrotnością swojego ciągłego momentu obrotowego, skracając czas od spoczynku do prędkości roboczej i z powrotem do spoczynku. Praktycznym rezultatem jest szybkie ustalanie pozycji bez potrzeby stosowania silnika o niższej bezwładności, który poświęciłby stabilność pracy.

Przy prędkości znamionowej 2000 obr./min, silnik ten jest zoptymalizowany do bezpośredniego sprzęgania ze śrubami kulowymi i przekładniami zębatymi, a nie do zastosowań z wrzecionami o wysokiej prędkości. Typowa instalacja może polegać na bezpośrednim sprzęgnięciu HC-SFS3524 ze śrubą kulową o skoku 10 mm lub 20 mm: przy 2000 obr./min, te śruby generują prędkości liniowe odpowiednio 20 m/min i 40 m/min — w zakresie szybkich posuwów średnioformatowych obrabiarek.

Klasa 400V — Praktyczne implikacje

Wybór między HC-SFS3524 (400V) a HC-SFS352 (200V) nie jest kwestią wydajności — oba silniki zapewniają identyczną moc mechaniczną. Jest to kwestia infrastruktury.

Zasilanie trójfazowe 400V jest standardowym napięciem sieciowym w UE, dużej części Azji i wielu nowoczesnych zakładach przemysłowych w innych regionach. Zasilanie osi serwo 3,5kW z sieci 400V zamiast 200V oznacza, że prąd zasilania przy pełnym obciążeniu jest mniej więcej o połowę mniejszy, co pozwala na stosowanie mniejszych przekrojów kabli w wiązce zasilającej silnik i zmniejsza straty rezystancyjne w długich odcinkach kabli między szafą sterowniczą a osią maszyny. W maszynach wieloosiowych, gdzie jednocześnie pracuje kilka silników HC-SFS3524, skumulowana korzyść z rozmiaru kabli staje się znacząca.

Odpowiedni serwowzmacniacz 400V — MR-J2S-350A4 (interfejs ogólnego przeznaczenia) lub MR-J2S-350B4 (interfejs magistrali SSCNET) — pobiera zasilanie z tej samej sieci trójfazowej 400V, dzięki czemu cały łańcuch napędowy jest zgodny z infrastrukturą energetyczną zakładu, bez potrzeby stosowania transformatorów obniżających napięcie.

Kompatybilne serwowzmacniacze

Wszystkie cztery warianty wzmacniaczy są przystosowane do mocy 3,5kW w klasie 400V. Wariant B4 z magistralą SSCNET jest standardowym wyborem dla maszyn pracujących z kontrolerem ruchu Mitsubishi serii Q lub A, gdzie wszystkie osie serwo komunikują się za pośrednictwem szybkiej sieci światłowodowej SSCNET, zamiast indywidualnych kabli impulsowych. Ogólnego przeznaczenia wariant A4 akceptuje polecenia impulsowe lub analogowe prędkości/momentu obrotowego i nadaje się do konfiguracji samodzielnych lub z kontrolerami innymi niż Mitsubishi.

Gdzie jest stosowany ten silnik

Główne osie centrów obróbczych CNC. HC-SFS3524 mieści się w klasie momentu obrotowego i prędkości odpowiedniej dla osi X/Y/Z w średnich i dużych pionowych centrach obróbczych — maszynach o wielkości stołu od 400 mm × 800 mm wzwyż, gdzie bezwładność napędu osi jest znacząca, a ciągły moment obrotowy pod obciążeniem skrawania jest równie ważny jak prędkość szybkiego posuwu.

Osie paletowe i obrotowe poziomych centrów obróbczych. Indeksowanie palet, napędy czwartej osi typu "tombstone" i osie pozycjonujące dużych stołów obrotowych wymagają ciągłego momentu obrotowego i precyzyjnego ustalania pozycji w punktach indeksowania. Konstrukcja SFS o średniej bezwładności zapewnia stabilność obciążenia, której potrzebują te osie, a 17-bitowy enkoder absolutny oznacza brak konieczności cyklu powrotu do punktu odniesienia po każdym transferze palety lub starcie zmiany.

Napędy tylnych ograniczników w prasach krawędziowych i giętarkach. Osie tylnego ogranicznika muszą precyzyjnie pozycjonować ciężkie ograniczniki względem suwu gięcia, a następnie wycofywać się i ponownie pozycjonować między gięciami. Połączenie 16,7 Nm ciągłego momentu obrotowego i solidnego kołnierza 176 mm stanowi podstawę mechaniczną dla tego typu pracy.

Stawy robotów przemysłowych i osie bramowe. Stawy nadgarstkowe i ramieniowe robotów o dużym udźwigu oraz systemy transportowe typu bramowego przenoszące ciężkie detale między stacjami procesowymi, dobrze mieszczą się w zakresie momentu obrotowego HC-SFS3524. Klasa zasilania 400V jest standardem w infrastrukturze robotów.

Maszyny transferowe i linie indeksujące wielostanowiskowe. Maszyny transferowe z mechanizmami przesuwnymi lub obrotowymi wykorzystują osie, które muszą wielokrotnie przyspieszać i hamować ciężkie uchwyty przez cały cykl produkcyjny. Odporność termiczna serii SFS przy ciągłym obciążeniu czyni ją praktycznym wyborem dla tej klasy prac.

Enkoder absolutny: Brak powrotu do punktu odniesienia, każdy start

17-bitowy enkoder absolutny wbudowany w HC-SFS3524 przechowuje dane o pozycji po cyklach zasilania dzięki zapasowemu zasilaniu bateryjnemu we wzmacniaczu MR-J2S-350A4/B4. Po ponownym uruchomieniu maszyny — po przerwie w zmianie, planowanej konserwacji lub nieplanowanym zaniku zasilania — każda oś serwo natychmiast wie, gdzie się znajduje. Kontroler nie musi uruchamiać sekwencji powrotu do punktu odniesienia, zanim maszyna będzie mogła wznowić automatyczne działanie.

Dla osi 3,5kW w centrum obróbczym lub linii transferowej, nie jest to marginalna wygoda. Cykl powrotu do punktu odniesienia na dużej osi może trwać 30–90 sekund, w zależności od zakresu ruchu osi i prędkości wyszukiwania. Pomnożone przez wszystkie osie maszyny wieloosiowej, czas zaoszczędzony przy każdym uruchomieniu — lub przy każdym przywróceniu zasilania w trakcie zmiany — szybko kumuluje się przez tygodnie i miesiące produkcji.

Pozycja absolutna jest utrzymywana przez standardową baterię litową 3,6V we wzmacniaczu. Mitsubishi zaleca wymianę baterii co około trzy lata, aby zapobiec spadkowi napięcia poniżej progu utrzymania. Wzmacniacz wygeneruje alarm ostrzegawczy o baterii, zanim napięcie osiągnie krytyczny punkt, zapewniając wcześniejsze powiadomienie o zaplanowanej wymianie.

Rodzina HC-SFS35: Odniesienie do wariantów

Wszystkie warianty mają identyczne specyfikacje momentu obrotowego, prędkości, enkodera i kołnierza. Struktura sufiksu jest zgodna z konsekwentnym wzorcem: „24” oznacza klasę 400V; „B” oznacza hamulec elektromagnetyczny; „K” oznacza wał z wpustem.

Obsługa, instalacja i przechowywanie

Sprzęganie z obciążeniem. HC-SFS3524 wykorzystuje wał prosty bez wpustu. Sprzęganie ze śrubą kulową lub przekładnią zębatą wymaga sprzęgła wału typu zaciskowego, a nie z wpustem. Bicie promieniowe na styku sprzęgła powinno być zweryfikowane przed ostatecznym dokręceniem — wytyczne instalacyjne Mitsubishi dla serii SFS określają, że bicie promieniowe wału śruby kulowej na sprzęgle silnika powinno być utrzymywane na poziomie 0,01 mm lub mniej, aby zapobiec okresowemu obciążeniu promieniowemu na przednim łożysku silnika.

Orientacja montażu. Silnik można montować w dowolnej orientacji. Gdy koniec wału jest skierowany do góry, instrukcja obsługi Mitsubishi zaleca zastosowanie uszczelki lub bariery, aby zapobiec ściekaniu oleju lub płynu chłodzącego po wale i przez uszczelkę olejową do obudowy łożyska z czasem.

Prowadzenie kabli. Poprowadź kabel zasilający silnika i kabel enkodera z pętlą ściekową skierowaną w dół przed złączami. Zapobiega to kierowaniu płynu do korpusu złącza przez działanie kapilarne wzdłuż osłony kabla. Stopień ochrony IP65 zależy od prawidłowego połączenia złączy, a nie tylko od korpusu silnika.

Przechowywanie. Nowe jednostki przechowywane jako części zamienne powinny być przechowywane w pomieszczeniach w temperaturze od −15°C do +70°C, z dala od ryzyka kondensacji. Wał silnika powinien być obracany ręcznie przez kilka obrotów co trzy do sześciu miesięcy podczas dłuższego przechowywania, aby utrzymać dystrybucję smaru w łożyskach. Jednostki przechowywane dłużej niż dwa lata powinny przejść kontrolę sygnału enkodera przed instalacją.

Często zadawane pytania

P1: Jaka jest różnica między HC-SFS3524 a HC-SFS352 i czy można je stosować zamiennie w tej samej maszynie?

HC-SFS3524 i HC-SFS352 to silniki mechanicznie i magnetycznie identyczne — ta sama moc wyjściowa 3,5kW, ten sam moment znamionowy 16,7 Nm, ta sama prędkość znamionowa 2000 obr./min, ten sam enkoder 17-bitowy, ten sam kołnierz 176×176 mm, ta sama klasa IP65. Jedyna istotna różnica to klasa napięcia zasilania: HC-SFS352 działa na zasilaniu klasy 200V AC, podczas gdy HC-SFS3524 jest przeznaczony do klasy 400V AC (trójfazowe 380V–480V). Nie są one zamienne bez wymiany serwowzmacniacza, aby dopasować go do nowej klasy napięcia zasilania. HC-SFS3524 sparowany ze wzmacniaczem klasy 200V MR-J2S-350A nie będzie działał — wzmacniacz musi być również wariantem klasy 400V (MR-J2S-350A4 lub odpowiednik). W maszynach specjalnie okablowanych dla jednej klasy napięcia, przełączenie między dwoma silnikami wymaga weryfikacji, czy cały system napędowy — wzmacniacz, zasilacz i okablowanie — jest zgodny z napięciem znamionowym nowego silnika.

P2: Które serwowzmacniacze Mitsubishi są kompatybilne z HC-SFS3524 i czy wariant z magistralą SSCNET wymaga innych parametrów konfiguracji silnika?

HC-SFS3524 jest kompatybilny ze wszystkimi wariantami klasy 400V z rodziny wzmacniaczy MR-J2S-350: MR-J2S-350A4 (ogólnego przeznaczenia interfejs analogowy/impulsowy), MR-J2S-350B4 (SSCNET), MR-J2S-350CP4 (wbudowane pozycjonowanie) i MR-J2S-350CL4 (pełne sprzężenie zwrotne). W przypadku wariantu B4 z magistralą SSCNET, silnik jest automatycznie identyfikowany przez wzmacniacz za pośrednictwem komunikacji enkodera podczas inicjalizacji, gdy zostanie potwierdzony prawidłowy parametr typu silnika (parametr nr 0). Ustawienia wzmocnienia serwo, elektroniczne przekładnie i parametry pozycji absolutnej są konfigurowane identycznie, niezależnie od tego, czy interfejs napędu jest impulsowy (A4), czy SSCNET (B4). Kluczowym krokiem uruchomieniowym wspólnym dla obu jest wykonanie inicjalizacji parametrów serwo po pierwszym podłączeniu, a następnie weryfikacja licznika pozycji absolutnej po ustaleniu referencyjnego punktu zerowego na osi.

P3: Silnik HC-SFS3524 ma wał prosty bez wpustu. Jakie sprzęgło należy zastosować do napędu śruby kulowej i co się stanie, jeśli zostanie użyte sprzęgło sztywne?

Instrukcja obsługi Mitsubishi dla serii HC-SFS wyraźnie ostrzega przed użyciem sprzęgła sztywnego między wałem silnika a śrubą kulową. Sprzęgło sztywne przenosi wszelkie niedopasowania — osiowe, promieniowe lub kątowe — bezpośrednio jako okresowe obciążenie na przednie łożysko silnika i łożysko podporowe śruby kulowej. Nawet niewielkie niedopasowanie, niewidoczne gołym okiem podczas instalacji, może znacznie skrócić żywotność łożysk i wprowadzić okresowe tętnienia w sygnale enkodera, które objawiają się jako szum prędkości w pętli serwo. Prawidłowym rozwiązaniem jest sprzęgło elastyczne, które kompensuje niewielkie niedopasowania, jednocześnie przenosząc moment obrotowy bez luzów. Powszechnie stosuje się sprzęgła serwo typu szczękowego, tarczowego lub miechowego. Jeśli w konkretnym zastosowaniu ze względów sztywności musi być użyte sprzęgło sztywne, Mitsubishi wymaga, aby bicie promieniowe wału śruby kulowej na styku sprzęgła zostało zweryfikowane na poziomie 0,01 mm lub mniej przed ostatecznym montażem — poziom precyzji wymagający prawidłowego sprawdzenia za pomocą czujnika zegarowego, a nie inspekcji wizualnej.

P4: Ten silnik jest wymieniony jako wycofany z produkcji. Czy nowy-stary zapas jest nadal oryginalnym produktem Mitsubishi Electric i co powinni zweryfikować kupujący przed zakupem?

Tak — jednostki nowego-starego zapasu są oryginalnymi produktami Mitsubishi Electric wyprodukowanymi w Japonii zgodnie z oryginalną specyfikacją. „Wycofany z produkcji” oznacza, że Mitsubishi nie produkuje już nowych jednostek z serii J2S, a nie to, że istniejący zapas jest w jakikolwiek sposób obniżony lub podrabiany. Praktyczne kwestie przy zakupie są proste: potwierdzić, że jednostka jest w oryginalnym opakowaniu Mitsubishi Electric, zweryfikować, że etykieta zawiera prawidłowy numer części (HC-SFS3524, a nie wariant taki jak HC-SFS352 lub HC-SFS3524B), i potwierdzić z dostawcą, że jednostka była przechowywana w odpowiednich warunkach. W przypadku zastosowań najbardziej wrażliwych na niezawodność, kupujący mogą również poprosić dostawcę o wykonanie podstawowego testu funkcjonalnego — potwierdzenie aktywnej komunikacji enkodera, zgodności rezystancji izolacji ze specyfikacją i braku fizycznych oznak uszkodzeń podczas przechowywania — przed wysyłką. Biorąc pod uwagę, że HC-SFS3524 jest silnikiem do ciężkich zastosowań, używanym na krytycznych osiach maszyn, taki poziom weryfikacji przed dostawą jest rozsądnym środkiem ostrożności.

P5: Po wymianie silnika HC-SFS3524 na osi maszyny, napęd serwo wyświetla alarm utraty pozycji absolutnej. Jaka jest prawidłowa procedura przywrócenia normalnego działania?

Alarm utraty pozycji absolutnej po wymianie silnika jest oczekiwany i normalny — nie wskazuje na nic złego z nowym silnikiem lub wzmacniaczem. Alarm występuje, ponieważ 17-bitowy enkoder w nowym silniku nie ustalił jeszcze swojej pozycji referencyjnej względem mechanicznego punktu zerowego maszyny. Procedura jego usunięcia i przywrócenia działania pozycji absolutnej nieznacznie różni się w zależności od implementacji producenta maszyny, ale ogólna sekwencja jest następująca: najpierw upewnić się, że oś może bezpiecznie się poruszać; potwierdzić alarm i przełączyć sterowanie w tryb ręczny (JOG); przesunąć oś do punktu odniesienia (zerowego) maszyny lub znacznika zerowego, albo przez wizualne odniesienie do punktu odniesienia mechanicznego, albo przez kontrolowane działanie powrotu do punktu odniesienia zdefiniowane przez producenta maszyny; potwierdzić pozycję na kontrolerze; a następnie wykonać polecenie ustawienia pozycji absolutnej w CNC lub PLC, aby zapisać bieżący odczyt enkodera jako referencyjny punkt zerowy maszyny. Po ustaleniu tego odniesienia alarm zostanie usunięty, a enkoder absolutny będzie utrzymywał pozycję po wszystkich kolejnych cyklach zasilania bez konieczności powtarzania. Konkretny parametr lub ekran dla kroku ustawienia pozycji jest udokumentowany w instrukcji konserwacji producenta maszyny dla danej osi.
