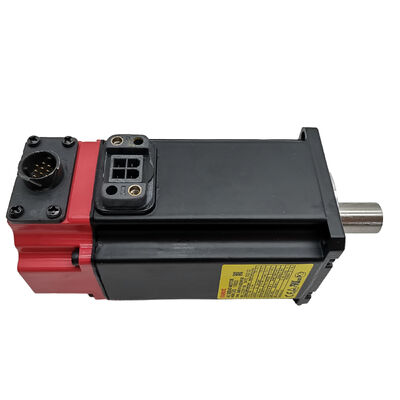

FANUC A06B-0116-B275#0008 — Silnik serwo AC Beta βM1/4000, wał prosty z wpustem i hamulcem

Przegląd

Numer części: A06B-0116-B275#0008 (A06B0116B275#0008)

Pełny opis: Silnik serwo AC βM1/4000 — Wał prosty, wpust, hamulec postojowy, enkoder bA64b

Seria: Serwo silnik AC FANUC Beta (β) Series

Oznaczenie modelu: βM1/4000

Silnik, w prostych słowach

FANUC A06B-0116-B275#0008 to kompaktowy, bezszczotkowy silnik serwo AC z serii Beta (β) firmy FANUC — linii produktów, którą FANUC zaprojektował specjalnie z myślą o opłacalnym, wysokim niezawodności napędu osi w obrabiarkach i urządzeniach pozycjonujących przemysłowych. Ten konkretny egzemplarz to model βM1/4000: około 1 Nm momentu obrotowego znamionowego, z maksymalną prędkością 4000 obr./min.

To, co odróżnia #0008 od innych wariantów z rodziny A06B-0116, to kombinacja cech sprzętowych: wał prosty z wpustem do bezpośredniego sprzężenia mechanicznego, hamulec postojowy sprężynowy do utrzymania pozycji w spoczynku oraz Absolutny pulsecoder bA64b (numer części enkodera A860-0374-T303) do sprzężenia zwrotnego pozycji i prędkości w pętli zamkniętej. Te trzy elementy razem sprawiają, że ten silnik jest idealnym wyborem dla osi pionowych lub nachylonych, gdzie obciążenie grawitacyjne musi być utrzymywane bez polegania na mocy napędu, i wszędzie tam, gdzie utrzymanie pozycji absolutnej eliminuje cykle powrotu do punktu zerowego po cyklu zasilania.

FANUC zbudował serię Beta w oparciu o inną filozofię niż silniki serii Alpha (α). Tam, gdzie linia Alpha celuje w najwyższą wydajność dynamiczną na najwyższym poziomie wymagań obrabiarek, seria Beta priorytetowo traktuje prostotę, kompaktowość i niezawodne działanie w zastosowaniach z osiami o mniejszym obciążeniu — wieloosiowe centra obróbcze, małe tokarki CNC, wiertarki, gwintownice i podobne typy maszyn, gdzie napęd osi o umiarkowanym momencie obrotowym i szybkim czasie reakcji jest dokładnie tym, czego potrzebuje aplikacja. Model βM1/4000 jest jednym z najmniejszych silników w tej linii, a jego niska bezwładność przyczynia się do szybkiej reakcji przyspieszenia w cyklach szybkiego pozycjonowania.

Specyfikacje techniczne

Hamulec: Jak działa i dlaczego jest ważny

Hamulec postojowy w modelu A06B-0116-B275#0008 jest sprężynowy i zwalniany elektrycznie — co oznacza, że włącza się automatycznie po odłączeniu zasilania 24V DC i wyłącza po podaniu napięcia. Jest to konstrukcja bezpieczna w przypadku awarii: jeśli zasilanie serwo zostanie odcięte, jeśli zostanie uruchomiony hamulec bezpieczeństwa, lub jeśli maszyna niespodziewanie straci zasilanie, hamulec natychmiast blokuje oś bez żadnego aktywnego polecenia.

To sprawia, że silnik jest dobrze dopasowany do:

• Zastosowań z osią Z pionową, gdzie ciężar głowicy wrzeciona, narzędzia lub obrabianego przedmiotu spowodowałby dryf lub opadanie osi, gdyby napęd został odłączony bez blokady mechanicznej
• Osi nachylonych lub skośnych, szczególnie w maszynach wieloosiowych, gdzie składowe grawitacji działają w kierunku ruchu
• Zastosowań wymagających utrzymania pozycji podczas wymiany narzędzi, sondowania lub mocowania obrabianego przedmiotu, gdzie ruch osi podczas fazy nie-cięcia spowodowałby błędy lub uszkodzenia

Ważna uwaga dotycząca instalacji: cewka hamulca jest indukcyjna, a tłumik przepięć musi być zainstalowany w szafie sterowniczej w miejscu przełączania zasilania hamulca 24V DC. Bez odpowiednio dobranego tłumika, przepięcie napięcia przy wyłączeniu cewki hamulca może uszkodzić urządzenie przełączające lub zakłócić działanie pobliskiej elektroniki. Jest to standardowy wymóg FANUC dla wszystkich silników serwo wyposażonych w hamulec.

Enkoder: Absolutny pulsecoder bA64b

Enkoder zamontowany w modelu A06B-0116-B275#0008 to bA64b — absolutny cyfrowy szeregowy pulsecoder firmy FANUC dla rodziny silników Beta, z 64000 zliczeń na obrót. W przeciwieństwie do enkoderów przyrostowych, które wymagają cyklu powrotu do punktu odniesienia (homing) za każdym razem, gdy maszyna jest włączana, bA64b zachowuje pozycję absolutną w cyklach zasilania. CNC dokładnie wie, gdzie znajduje się każda oś w momencie uruchomienia systemu, bez potrzeby sekwencji homingu.

Ma to największe znaczenie w środowiskach produkcyjnych. Każdy cykl homingu zajmuje czas — zazwyczaj od 30 do 60 sekund na oś, w zależności od prędkości ruchu i konfiguracji osi. Maszyna z trzema lub czterema osiami Beta z enkoderem bA64b może wznowić produkcję niemal natychmiast po ponownym uruchomieniu, przerwaniu zasilania lub kontrolowanym wyłączeniu. W ciągu pełnej zmiany produkcyjnej, oszczędność czasu jest mierzalna.

Pozycja absolutna jest zachowywana za pomocą funkcji zapasowej wbudowanej w wzmacniacz lub CNC. W silniku nie ma baterii — obwód podtrzymania znajduje się po stronie napędu, co upraszcza wymianę silnika, ponieważ enkoder nie przechowuje danych specyficznych dla maszyny, które zostałyby utracone podczas wymiany.

Kompatybilne wzmacniacze i sterowniki CNC

Model A06B-0116-B275#0008 działa w ekosystemie serwo Beta firmy FANUC i jest kompatybilny z szeroką gamą wzmacniaczy i platform CNC firmy FANUC:

Kompatybilne wzmacniacze serwo

Kompatybilne sterowniki CNC

FANUC Series 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate i Power Mate i.

Numer identyfikacyjny silnika musi być poprawnie skonfigurowany w parametrach serwo CNC po instalacji. W sterownikach serii i odbywa się to zazwyczaj za pomocą ekranu ustawień serwo z włączonym zapisem parametrów (PWE = 1), a następnie standardową procedurą inicjalizacji parametrów serwo FANUC. Identyfikator silnika jest wybierany na podstawie oznaczenia modelu silnika (cztery środkowe cyfry numeru części A06B-xxxx-Bxxx).

Gdzie używany jest ten silnik

Rama βM1/4000 i jej charakterystyka wyjściowa doskonale pasują do określonej klasy zastosowań w obrabiarkach. Niektóre typowe instalacje:

Małe i średnie centra obróbcze — Kompaktowa obudowa serii Beta M sprawia, że jest naturalnym wyborem dla osi pomocniczych w małych pionowych centrach obróbczych: czwartej osi, napędu zmieniacza narzędzi, pozycjonowania zmieniacza palet lub ruchu stołu pomocniczego. Hamulec postojowy zapewnia utrzymanie pozycji indeksowania bez ciągłego momentu obrotowego serwo, zmniejszając obciążenie termiczne podczas faz nie-cięcia.

Wiertarki i gwintownice CNC — Szybkie cykle osi Z przy umiarkowanych obciążeniach to dokładnie to, w czym βM1/4000 działa niezawodnie. Niska bezwładność zapewnia szybkie przyspieszenie bez wymogu momentu obrotowego szczytowego przekraczającego możliwości silnika, a enkoder absolutny eliminuje narzut związany z homingiem na początku każdego cyklu produkcyjnego.

Specjalistyczne uchwyty linii transferowych — W zautomatyzowanych liniach produkcyjnych, gdzie oś serwo przesuwa uchwyt lub zacisk między dwiema stałymi pozycjami, połączenie szybkiej prędkości 4000 obr./min z wbudowanym hamulcem i absolutnym utrzymaniem pozycji jest praktyczne i niezawodne podczas długich cykli produkcyjnych.

Osi peryferyjne i pomocnicze maszyny — Napędy przenośników wiórów, pozycjonowanie stołów obrotowych, pozycjonowanie dysz chłodzących i inne funkcje pomocnicze korzystają z kompaktowego, samodzielnego silnika serwo, który łatwo integruje się z istniejącą architekturą sterowania FANUC bez dodawania oddzielnej rodziny napędów.

Uwagi dotyczące instalacji i konserwacji

Sprzęgło wału. Wał prosty z wpustem przyjmuje standardowe sprzęgła z wpustem. Podczas używania sztywnego sprzęgła do śruby kulowej, bicie promieniowe wału śruby powinno wynosić 0,01 mm lub mniej, aby uniknąć okresowego obciążenia łożysk silnika, które może spowodować przedwczesne zużycie i szum enkodera.

Prowadzenie kabli. Stopień ochrony IP65 silnika chroni przed rozpryskami wody z dowolnego kierunku, ale szczelność złącza zależy od pełnego połączenia i zablokowania złącza wtykowego. Poprowadź kabel enkodera z pętlą ociekową — zgięciem w dół kabla przed dotarciem do złącza — aby zapobiec ściekaniu płynu po kablu do korpusu złącza.

Obwód hamulca. Podłącz zasilanie hamulca 24V DC przez przekaźnik lub wyjście tranzystorowe, a nie tylko przez przełącznik mechaniczny. Zainstaluj diodę przeciwzwrotną lub tłumik RC na zaciskach cewki, aby chronić obwód przełączający.

Przechowywanie. Jeśli jednostki są przechowywane w magazynie, przechowuj je w suchym środowisku wewnętrznym w temperaturze od 10°C do 30°C, z dala od ryzyka kondensacji, i unikaj miejsc z wibracjami. W przypadku dłuższego przechowywania, wał silnika należy obracać ręcznie co kilka miesięcy, aby rozprowadzić smar w łożyskach i zapobiec powstawaniu płaskich punktów.

FAQ

P1: Jaka jest różnica między A06B-0116-B275#0008 a A06B-0116-B275#7008 i czy są one wymienne?

A06B-0116-B275#0008 to standardowy wariant z wałem prostym i wpustem, podczas gdy #7008 jest wymieniany jako alternatywny odpowiednik przez niektórych dostawców. Oba mają te same podstawowe specyfikacje silnika — model βM1/4000, wał prosty z wpustem, hamulec postojowy i enkoder bA64b. W praktyce te dwa numery części są traktowane jako funkcjonalnie równoważne przez wielu dystrybutorów i organizacje serwisowe FANUC, a ten sam silnik może nosić jedno lub drugie oznaczenie w zależności od rynku, na który został dostarczony, lub sposobu, w jaki został pierwotnie zamówiony. Jeśli szukasz zamiennika, oba numery części będą służyć tej samej instalacji maszyny, pod warunkiem że pozostałe specyfikacje (typ wału, hamulec, typ enkodera) odpowiadają wymaganiom Twojej aplikacji. Zawsze sprawdzaj pełny sufiks i numer części enkodera podczas składania zamówienia, aby potwierdzić pełną specyfikację sprzętową.

P2: Maszyna ma oś pionową wykorzystującą ten silnik. Jaka jest prawidłowa procedura postępowania z hamulcem podczas konfiguracji parametrów serwo i uruchamiania?

Podczas początkowego uruchamiania na osi pionowej, hamulec musi być ręcznie zwolniony (poprzez podanie 24V DC na cewkę hamulca) przed próbą jakiegokolwiek ruchu serwo z włączonym napędem, w tym sekwencji automatycznego strojenia parametrów serwo. Próba napędzania osi przeciwko włączonemu hamulcowi spowoduje błędy śledzenia i może uszkodzić sprzęgło lub wał. W sterownikach FANUC serii i, potwierdź logikę sygnału zwalniania hamulca w drabince PMC — hamulec powinien zostać zwolniony po potwierdzeniu sygnału gotowości serwo (SRDY) i aktywacji wyjścia włączania napędu, i powinien zostać ponownie włączony po krótkim opóźnieniu (zazwyczaj 200–500 ms) po wyłączeniu napędu lub wystąpieniu alarmu. Dokładne parametry czasowe są ustawiane w PMC i powinny być walidowane z rzeczywistym obciążeniem, aby zapewnić, że oś nie będzie się poruszać po włączeniu hamulca. Tłumik przepięć na zaciskach cewki hamulca wewnątrz szafy sterowniczej jest obowiązkowy; bez niego, przejściowy impuls przełączający może spowodować sporadyczne alarmy CNC lub uszkodzenie styku.

P3: Czy enkoder bA64b w A06B-0116-B275#0008 wymaga baterii do zachowania pozycji absolutnej i co się dzieje, jeśli enkoder straci zasilanie?

W silniku nie ma baterii. Zachowanie pozycji absolutnej dla enkodera bA64b jest obsługiwane przez wzmacniacz serwo lub jednostkę CNC — odpowiedni obwód podtrzymania znajduje się w elektronice napędu, a nie w silniku. Jest to ważny praktyczny punkt przy wymianie silnika: po wymianie A06B-0116-B275#0008, sam enkoder nie przechowuje żadnych zapisanych danych pozycji maszyny, które zostałyby utracone. Po wymianie silnika, CNC zazwyczaj poprosi o ponowne ustalenie pozycji referencyjnej na tej osi (maszyna może wyświetlić alarm utraty pozycji absolutnej, wymagający od operatora ręcznego przesunięcia osi do punktu referencyjnego i potwierdzenia pozycji). Po ustawieniu tego jednorazowego punktu odniesienia, normalne działanie absolutne jest wznawiane. Konkretna procedura różni się w zależności od modelu CNC i implementacji rutyny ustawiania punktu zerowego przez producenta maszyny.

P4: Czy A06B-0116-B275#0008 może być napędzany wzmacniaczem SVM serii Alpha zamiast standardowym wzmacniaczem Beta SVU?

Tak. Silniki serii Beta firmy FANUC, w tym βM1/4000, są kompatybilne ze wzmacniaczami modułowymi Alpha SVM, a także z rodziną Beta SVU. Moduły SVM1-12 (A06B-6079-H101) i dwuosiowe moduły SVM2 w klasie prądowej 12A są powszechnie używane z βM1/4000. Konfiguracja numeru identyfikacyjnego silnika w parametrach serwo CNC obejmuje ten sam model silnika, niezależnie od tego, czy napęd jest jednostką Beta SVU, czy Alpha SVM. Mieszanie silników Beta ze wzmacniaczami Alpha jest udokumentowaną i wspieraną konfiguracją, szeroko stosowaną w maszynach, gdzie integrator wybrał platformę napędową Alpha dla innych osi, ale potrzebował mniejszej ramy silnika Beta dla osi o niskim momencie obrotowym. Prąd znamionowy wzmacniacza musi nadal odpowiadać ciągłym i szczytowym wymaganiom prądowym silnika, a różnice w układzie pinów kabli między złączami silników Beta i Alpha muszą być rozwiązane za pomocą odpowiedniego kabla adaptera lub przez weryfikację konkretnego numeru części kabla dla zamierzonego wzmacniacza.

P5: Jakie są oznaki, że ten silnik wymaga wymiany zamiast naprawy i czy naprawa enkodera bA64b w terenie jest praktyczna?

Najczęstsze powody wymiany A06B-0116-B275#0008 zamiast jego naprawy to: uporczywe alarmy SV (serwo) związane z błędami komunikacji enkodera, które nie ustępują po sprawdzeniu kabla i ponownym podłączeniu złącza; fizyczne uszkodzenie wału, wpustu lub obudowy w wyniku kolizji lub przeciążenia; awaria izolacji uzwojeń potwierdzona niskim pomiarem rezystancji izolacji (zazwyczaj poniżej 1 MΩ przy 500V DC jest problemem dla silników FANUC); oraz awaria hamulca, gdy hamulec nie utrzymuje już momentu obrotowego lub cewka ma przerwę. Wymiana dysku enkodera bA64b lub elektroniki w terenie zazwyczaj nie jest praktyczna ani zalecana bez specjalistycznego sprzętu — enkoder jest precyzyjnym zespołem optycznym, który wymaga warunków czystego pomieszczenia, skalibrowanych narzędzi do montażu dysku i sprzętu do testowania funkcjonalnego w celu weryfikacji integralności sygnału po ponownym montażu. W większości sytuacji terenowych szybsza i bardziej niezawodna jest wymiana całego zespołu silnika. Renomowane organizacje serwisowe FANUC mogą przeprowadzić remont silnika i wymianę enkodera w kontrolowanych warunkach, co jest ważną opcją, gdy oryginalne jednostki zamienne są w niedoborze.
