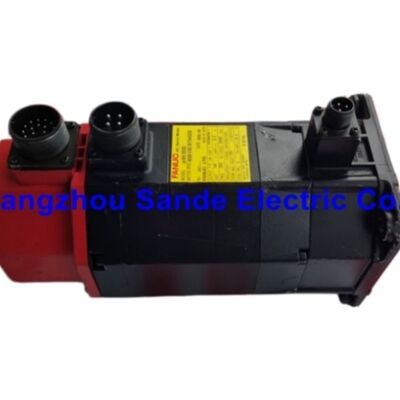

FANUC A06B-0162-B175#0006 — Seria Alpha αM6/3000 Silnik serwo AC, stożkowy wał, hamulec, αA64 enkoder absolutny, przewody luźne

Szybka referencja

Numer części: A06B-0162-B175#0006 (znany również jako A06B0162B175#0006)

Model silnika: FANUC αM6/3000 — Seria Alpha, podseria M

Kluczowa konfiguracja: Stożkowy wał · Hamulec postojowy 24V DC · Enkoder absolutny αA64 · Przewody luźne do zakończenia kabla

Przegląd produktu

Silnik FANUC A06B-0162-B175#0006 to silnik serwo AC o mocy 1,4 kW z pierwszej generacji serii Alpha (α) firmy FANUC, konkretnie z podserii αM — kompaktowej grupy średniej wielkości, opracowanej do zastosowań w osiach posuwu obrabiarek CNC. Na najbardziej podstawowym poziomie jest to korpus silnika αM6/3000 wyposażony w trzy cechy, które razem definiują kompletny numer części: stożkowy wał wyjściowy, elektrycznie zwalniany hamulec postojowy 24V DC oraz fabryczną konfigurację kabla wykorzystującą przewody luźne (gołe końcówki przewodów bez fabrycznie zamontowanego złącza formowanego). Ten ostatni szczegół odróżnia model #0006 od wariantów B175, które są identyczne pod innymi względami, i czyni ten silnik preferowanym wyborem w konstrukcjach maszyn OEM i niestandardowych instalacjach wiązek przewodów, gdzie integrator bezpośrednio podłącza okablowanie do własnych obudów złączy lub skrzynek połączeniowych.

Silnik ten jest ugruntowanym elementem ekosystemu osi posuwu FANUC Alpha, w pełni kompatybilnym z serwowzmacniaczami serii Alpha SVM i SVU, i szeroko stosowanym w centrach obróbczych CNC, centrach tokarskich oraz ogólnego przeznaczenia napędach serwo. Podobnie jak wszystkie silniki αM6/3000, pracuje z prędkością znamionową 3000 obr./min, momentem znamionowym 6 Nm i zwraca dane o pozycji enkodera absolutnego za pomocą pulsecodera αA64 z rozdzielczością 64 000 impulsów na obrót.

Zweryfikowane specyfikacje

Stożkowy wał: zamysł konstrukcyjny i praktyczne implikacje

Platforma silnika αM6/3000 została zaprojektowana ze stożkowym wałem jako standardową konfiguracją wału wyjściowego. Nie jest to opcja alternatywna dodana później — stożek jest zamierzonym interfejsem połączeniowym dla tej rodziny silników. Dokumentacja techniczna FANUC zaleca stożkowy wał wszędzie tam, gdzie pozwala na to konstrukcja maszyny i harmonogram dostaw, a powód jest prosty: prawidłowo zamontowane połączenie stożkowe zapewnia samocentrujące połączenie bez luzów, które rozkłada obciążenie na większą powierzchnię styku niż równoległy wał z wpustem, i można je niezawodnie usunąć i ponownie zamontować bez uszkodzenia mechanicznego ani wału, ani otworu połączeniowego.

Na osi posuwu obrabiarki te właściwości mają znaczenie. Połączenie między silnikiem serwo a śrubą kulową — czy to poprzez sprzęgło elastyczne, sztywne, czy koło pasowe paska zębatego — musi utrzymywać stałe wyrównanie i przenosić moment obrotowy bez poślizgu lub tarcia. Połączenia stożkowe, po prawidłowym dokręceniu z odpowiednim momentem instalacyjnym, nie ślizgają się. Demontaż jest czysty i nie narusza wykończenia powierzchni wału w sposób, w jaki czasami robi to dociskanie lub wybijanie sprzęgła z prostym otworem.

W przypadku modelu A06B-0162-B175#0006 wymiary stożka są zgodne ze standardem FANUC dla ramy αM6. Wszelkie zamienne sprzęgła, koła pasowe lub koła zębate muszą dokładnie pasować do tej specyfikacji stożka — nie części z prostym otworem z tuleją adaptera, ale prawidłowo wymiarowane elementy z otworem stożkowym przeznaczone dla tej rodziny silników.

Hamulec postojowy: jak działa i kiedy ma znaczenie

Hamulec zamontowany w modelu A06B-0162-B175#0006 to hamulec postojowy sprężynowy, zwalniany elektrycznie zasilany napięciem 24V DC. Zrozumienie logiki działania jest kluczowe zarówno dla instalacji, jak i rozwiązywania problemów: hamulec jest załączony, gdy brakuje zasilania 24V (siła sprężyny zaciska wirnik) i zwolniony, gdy zostanie przyłożone napięcie 24V (elektromagnes pokonuje sprężynę). Ta bezpieczna konstrukcja oznacza, że utrata zasilania — planowana lub nieplanowana — automatycznie załącza hamulec. Na osi pionowej zapobiega to opadaniu obciążenia pod wpływem grawitacji, gdy serwowzmacniacz jest odłączony od zasilania lub w stanie E-stop.

Standardowy hamulec w silnikach serii B175 ma moment hamowania 2 Nm — jest to siła utrzymująca statycznie, a nie hamulec dynamiczny. Jego przeznaczeniem jest utrzymanie pozycji osi, gdy napęd jest wyłączony, a nie hamowanie obracającego się obciążenia. Użycie go jako hamulca dynamicznego spowoduje szybkie zużycie powierzchni ciernych i przedwczesne uszkodzenie hamulca. W prawidłowym zastosowaniu napęd najpierw spowalnia silnik pod kontrolowaną mocą serwo; hamulec załącza się dopiero po zatrzymaniu osi.

Czas zwolnienia hamulca ma znaczenie podczas uruchamiania. Zasilanie 24V do hamulca musi być podłączone (i zweryfikowane) przed próbą uruchomienia osi przez serwowzmacniacz. Powszechnym błędem podczas uruchamiania jest niewystarczająca pojemność zasilania 24V lub nadmierny opór kabla do cewki hamulca, co skutkuje słabszym niż określono polem magnetycznym, niepełnym zwolnieniem i okresowym oporem lub nagrzewaniem się zespołu hamulca. W obwodzie magnetycznym zasilania należy zawsze zamontować tłumik przepięć (diodę gasikową lub obwód RC) przy połączeniu cewki hamulca, aby stłumić skok napięcia generowany przy odłączeniu zasilania.

Przewody luźne: co oznacza przyrostek #0006 w praktyce

Przyrostek #0006 w tym silniku oznacza przewody luźne — kabel zasilający, kabel sprzężenia zwrotnego i kabel hamulca wychodzą z korpusu silnika z gołymi końcówkami przewodów. Brak formowanej obudowy złącza, brak wstępnie zmontowanej wtyczki, brak osłony tylnej. Kable po prostu kończą się odsłoniętymi przewodami, gotowymi do podłączenia przez integratora.

Jest to świadomy wybór zamówieniowy, a nie środek redukcji kosztów. Przewody luźne są określone w sytuacjach, gdy:

• Producent OEM maszyny samodzielnie montuje wiązkę przewodów ze standardowymi wtyczkami wewnętrznymi, które różnią się od standardowych okrągłych wtyczek FANUC
• Silnik jest instalowany w łańcuchu kablowym lub korycie, gdzie wstępnie zmontowane złącze i tak nie przeszłoby przez kanał bez demontażu
• Instalacja wykorzystuje okablowanie bloków zacisków w obudowie, co sprawia, że bezpośrednie zakończenie przewodów jest bardziej uporządkowane niż dodawanie złącza dopasowującego
• Montaż kabla jest wykonywany przez specjalistycznego dostawcę kabli, który wykonuje zakończenie zgodnie z własną jakością i specyfikacją

Dla użytkowników końcowych kupujących ten silnik jako bezpośredni zamiennik, wymóg przewodów luźnych musi być zrozumiany przed złożeniem zamówienia. Jeśli maszyna w terenie ma kable ze standardowymi złączami FANUC, silnik #0006 nie może być podłączony bezpośrednio — albo istniejące kable maszynowe muszą zostać zakończone ponownie, aby pasowały, albo należy zamówić odpowiedni wariant ze złączem (zazwyczaj bez przyrostka lub #0000). Podstawienie silnika z przewodami luźnymi bez uwzględnienia tego spowoduje, że maszyna nie będzie mogła podłączyć zamiennika do czasu wykonania dodatkowych prac kablowych.

αA64 Pulsecoder absolutny: architektura enkodera i podtrzymanie bateryjne

Model A06B-0162-B175#0006 wykorzystuje αA64 serial absolute pulsecoder, enkoder optyczny zintegrowany z tylną pokrywą silnika. Jego rozdzielczość 64 000 impulsów na obrót dostarcza precyzyjne dane o pozycji do serwowzmacniacza poprzez szeregowy kanał komunikacyjny, a nie równoległe linie kwadraturowe A/B/Z używane w starszych technologiach enkoderów.

Utrzymanie pozycji w trybie absolutnym zależy od baterii litowej podtrzymującej znajdującej się w serwowzmacniaczu, a nie w korpusie silnika. Jest to ważny szczegół serwisowy. Bateria utrzymuje licznik pozycji wieloobrotowej, gdy maszyna jest wyłączona; po przywróceniu zasilania, sterownik CNC może odczytać absolutną pozycję osi bez konieczności wykonania biegu powrotnego do punktu odniesienia. Jednakże, jeśli bateria ulegnie awarii lub całkowicie się rozładuje, dane pozycji zostaną utracone i przed wznowieniem normalnego działania maszyny należy wykonać bieg powrotny do punktu odniesienia.

Kody alarmowe FANUC SV5136 (niskie napięcie baterii) i SV5137 (napięcie baterii zero / utrata danych pozycji) są wskaźnikami diagnostycznymi tego stanu. SV5136 zapewnia okres ostrzegawczy — dane pozycji są nadal nienaruszone, ale wymiana baterii powinna zostać zaplanowana niezwłocznie. SV5137 oznacza utratę danych; po wymianie baterii obowiązkowe jest pełne cykl powrotu do punktu odniesienia. Planowana wymiana baterii w regularnych odstępach serwisowych (zazwyczaj co dwa do trzech lat w normalnej eksploatacji produkcyjnej) zapobiega nieplanowanym przerwom spowodowanym utratą baterii enkodera.

Kompatybilne serwowzmacniacze

Model A06B-0162-B175#0006 jest mechanicznie i elektrycznie wymienne ze wszystkimi innymi wariantami A06B-0162-B*** w celu doboru wzmacniacza. Model silnika to αM6/3000, wymagający kanału serwowzmacniacza o obciążalności 80A.

Na modułach dwuosiowych, αM6/3000 musi zajmować kanał osi M (obciążalność 80A). Kanał L w SVM2-40/80 ma obciążalność tylko 40A i nie może napędzać tego silnika.

Tabela wariantów A06B-0162-B175

Wszystkie wymienione warianty: αM6/3000, 1,4 kW, 6 Nm, 3000 obr./min, 144 V, 200 Hz, 6 A.

FAQ

P1: Jaka jest praktyczna różnica między A06B-0162-B175#0006 a A06B-0162-B175 bez przyrostka i czy ma to znaczenie przy wymianie w terenie?

Jedyna różnica to zakończenie kabla. Podstawowy A06B-0162-B175 (bez przyrostka) jest dostarczany ze standardowym złączem formowanym FANUC na kablu zasilającym i kablu hamulca, umożliwiając bezpośrednie podłączenie do istniejącego okablowania maszyny. Wariant #0006 jest dostarczany z tymi samymi kablami zakończonymi jako gołe przewody luźne — odsłonięte końcówki przewodów bez zamontowanej obudowy złącza. Korpus silnika, uzwojenia, stożkowy wał, hamulec i enkoder αA64 są fizycznie identyczne. W scenariuszu wymiany w terenie to rozróżnienie jest kluczowe: jeśli maszyna używa standardowych złączy FANUC, a silnik zamienny ma przewody luźne, wymagana jest dodatkowa praca okablowania przed podłączeniem silnika. Jeśli silnik zamienny jest wersją ze złączem, a maszyna była pierwotnie okablowana do przewodów luźnych, złącze na silniku może nie pasować do zakończenia zamontowanego w terenie. Zawsze potwierdź styl zakończenia kabla w stosunku do schematu połączeń maszyny przed złożeniem zamówienia; zamówienie niewłaściwego zakończenia powoduje dodatkowy czas przestoju, którego można było uniknąć.

P2: Pionowa oś maszyny wykorzystuje ten silnik — jakie kontrole są potrzebne po wymianie, aby potwierdzić prawidłowe działanie hamulca?

Po zainstalowaniu silnika zamiennego i przed zwolnieniem osi do normalnej produkcji, należy przeprowadzić trzy kontrole układu hamulcowego. Po pierwsze, zweryfikuj, czy zasilanie 24V DC do cewki hamulca ma prawidłowe napięcie i czy ciągłość okablowania jest nienaruszona przez nowe zakończenie przewodów luźnych — wszelkie błędy połączenia w przewodach luźnych uniemożliwią prawidłowe zwolnienie hamulca. Po drugie, przy włączonym serwowzmacniaczu i osi utrzymywanej przez napęd, wyłącz zasilanie 24V i zweryfikuj, czy oś nie dryfuje pod obciążeniem pionowego suwaka — potwierdza to, że hamulec trzyma. Po trzecie, przy włączonym napędzie i włączonym zasilaniu 24V hamulca (hamulec zwolniony), zweryfikuj, czy oś porusza się swobodnie, bez oporu lub nienormalnego oporu — potwierdza to, że hamulec całkowicie się zwolnił i nie ociera o wirnik. Częściowe zwolnienie z powodu niewystarczającego napięcia zasilania 24V lub wysokiego oporu w okablowaniu cewki hamulca jest powszechnym problemem po instalacji, który objawia się jako błąd śledzenia osi lub podwyższona temperatura silnika podczas normalnej pracy.

P3: Po wymianie tego silnika, sterownik CNC wyświetla alarm pulsecodera i nie pozwala na powrót do punktu odniesienia. Co mogło być przyczyną i jak to rozwiązać?

Najczęstszą przyczyną jest utrata absolutnych danych pozycji z enkodera αA64 podczas wymiany. Dzieje się tak, gdy silnik zamienny jest podłączony bez naładowanej baterii w serwowzmacniaczu, lub gdy bateria wzmacniacza była już bliska końca żywotności, a przerwa w zasilaniu podczas wymiany silnika zakończyła rozładowanie. Bez pamięci podtrzymywanej bateryjnie, nowy enkoder nie ma zapisanych danych pozycji, a sterownik CNC wykrywa to jako usterkę pulsecodera — zazwyczaj alarm SV5137 lub jego odpowiednik. Rozwiązanie jest proste: wymień baterię wzmacniacza na nową, cyklicznie włącz zasilanie, aby nowa bateria się ustabilizowała, a następnie wykonaj pełny powrót do punktu odniesienia (powrót do zera) na danej osi. Po ustaleniu punktu odniesienia, sterownik CNC zapisuje przesunięcie absolutne dla nowego enkodera, a oś będzie działać normalnie przy kolejnych cyklach zasilania bez konieczności powtarzania powrotu do punktu odniesienia. Jeśli pojawi się SV5136 (niski poziom baterii), a nie SV5137, dane pozycji prawdopodobnie są nadal nienaruszone — wymień baterię niezwłocznie, a powrót do punktu odniesienia może nie być wymagany.

P4: Czy stożkowy wał tego silnika ma taką samą specyfikację jak stożkowe wały używane w wariantach αM6 z prostym wałem i adapterem stożkowym, i czy sprzęgła są wymienne?

Nie. Stożkowy wał w modelu A06B-0162-B175 jest integralnym, obrobionym stożkiem na wale wyjściowym silnika — geometria stożka jest wbudowana w sam wał. Warianty silników z prostym wałem (serie B575, B775) nie mają tego stożka i nie można do nich zamontować adaptera, aby stworzyć równoważny interfejs stożkowy. Odwrotnie, sprzęgło, koło pasowe lub koło zębate z otworem stożkowym wykonanym zgodnie ze specyfikacją stożka αM6 będzie pasować tylko do wariantów silników ze stożkowym wałem. Jeśli maszyna została zaprojektowana z konfiguracją stożkowego wału, silnik zamienny z prostym wałem nie może być użyty bez wymiany również elementu sprzęgającego po stronie mechanicznej. Przy zamawianiu zamiennika zawsze dopasuj typ wału, a także numer modelu silnika. Stożkowy wał w rodzinie αM6 ma również specyficzne oznaczenie kluczowe lub bezkluczowe w zależności od wariantu silnika; dla B175 stożkowy wał jest standardową wersją bez oddzielnego wpustu.

P5: Ten silnik jest wymieniony jako wycofany z produkcji. Jakie są dostępne opcje nowoczesnego odpowiednika i czy zamiana między seriami jest prosta?

Seria FANUC Alpha, w tym A06B-0162-B175#0006, została wycofana z produkcji jako aktualny produkt. Istnieją jednak dwie realistyczne ścieżki zakupu. Pierwsza to pozyskiwanie jednostek NOS (new-old-stock) lub profesjonalnie odnowionych przez specjalistycznych dostawców części FANUC i warsztaty naprawcze silników serwo — jest to wymiana typu "jak jest", która nie wymaga żadnych zmian w maszynie, wzmacniaczu ani parametrach CNC. Druga to modernizacja do obecnej serii FANUC αi, gdzie funkcjonalnie równoważna klasa znajdowałaby się w αiF 8/3000 lub podobnych silnikach z rodziny αiF z opcją stożkowego wału i hamulca. Wymiana silnika serii αi nie jest typu "plug-and-play": wymaga serwowzmacniacza serii αi (jeśli nie jest jeszcze zainstalowany), kabli sprzężenia zwrotnego nowej generacji, zaktualizowanych parametrów CNC dla nowego identyfikatora silnika oraz potwierdzenia, że wymiary stożkowego wału i napięcie hamulca pasują do konstrukcji mechanicznej i elektrycznej maszyny. W przypadku maszyn z długim pozostałym okresem eksploatacji, gdzie głównym problemem jest dostępność części, pełna modernizacja napędu do platformy αi ma sens jako zaplanowany projekt. W przypadku maszyn zbliżających się do końca okresu eksploatacji lub gdy zakłócenie modernizacji do αi nie jest uzasadnione, wymiana typu "jak jest" na odnowiony zamiennik pozostaje najbardziej praktyczną opcją.
