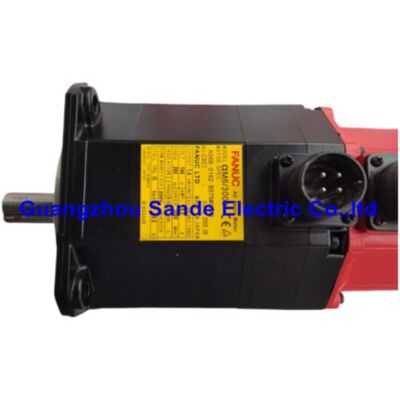

FANUC A06B-0162-B575#0076 — Seria Alpha αM6/3000 AC Serwomotor, Uszczelnienie IP67, Wał prosty z wpustem, αA64 Absolutny enkoder przyrostowy

W skrócie

Numer części: A06B-0162-B575#0076 (znany również jako A06B0162B575#0076 lub A06B-0162-B575#7076) Model silnika: FANUC αM6/3000 Kluczowa konfiguracja: Wał prosty, wpust, bez hamulca, absolutny enkoder przyrostowy αA64, pełne uszczelnienie IP67

The FANUC A06B-0162-B575#0076 to uszczelniony serwomotor AC z serii Alpha (α) firmy FANUC, model αM6/3000, zapewniający ciągłą moc wyjściową 1,4 kW z momentem obrotowym 6 Nm przy prędkości do 3000 obr./min. Tym, co odróżnia ten wariant od reszty rodziny A06B-0162-B575, jest specyfikacja wodoodporności IP67 — fabrycznie zamontowany ulepszony pakiet uszczelniający, który zapewnia korpusowi silnika i złączom enkodera przyrostowego pełny standard ochrony przed zanurzeniem. W połączeniu z prostym wałem wyjściowym z wpustem i absolutnym enkoderem αA64, jest to konfiguracja wybierana do zastosowań osi posuwowych w obrabiarkach CNC, gdzie silnik jest narażony na rozpryski chłodziwa, mgłę olejową lub warunki mycia, które przekraczają możliwości standardowego silnika IP65.

Zweryfikowane specyfikacje

Dlaczego IP67 ma znaczenie: Poza standardem IP65

Podstawowy poziom ochrony w całej gamie silników serii FANUC Alpha to IP65 — całkowicie pyłoszczelny i chroniony przed strumieniami wody o niskim ciśnieniu z dowolnego kierunku. Dla większości instalacji obrabiarek CNC IP65 jest wystarczający. Jednak pewne konfiguracje maszyn generują bardziej agresywne narażenie na ciecze: poziome centra obróbcze, gdzie chłodziwo jest kierowane na paletę i spływa po kolumnie; tokarki CNC z chłodzeniem przez wrzeciono i systemami dostarczania chłodziwa w formie mgły, które pokrywają całą przestrzeń roboczą; maszyny wykorzystujące wodne płyny syntetyczne zamiast olejów mineralnych, które zachowują się inaczej niż konwencjonalne chłodziwo i łatwiej przenikają standardowe uszczelnienia.

Dla tych środowisk FANUC oferuje opcję IP67 w większości silników serii Alpha. IP67 podnosi poziom ochrony, umożliwiając wytrzymanie tymczasowego zanurzenia — norma IEC definiuje to jako zanurzenie na głębokość 1 metra przez 30 minut bez szkodliwego wnikania wody. W praktyce oznacza to, że korpus silnika może przetrwać krótkotrwałe zalanie, całkowite zanurzenie w rozpryskach ze wszystkich kierunków i gromadzenie się płynu wokół mocowania silnika bez przedostawania się chłodziwa do uzwojeń stojana lub wnętrza enkodera przyrostowego.

A06B-0162-B575#0076 jest zamawiany z fabrycznie zastosowaną specyfikacją IP67. Nie jest to modernizacja w terenie. Elementy uszczelniające — uszczelnienie olejowe wału, uszczelki korpusu, uszczelki złączy i wodoodporne złącze enkodera przyrostowego — są zintegrowane podczas produkcji. Standardowy silnik IP65 nie może być ulepszony do IP67 w terenie; jeśli aplikacja wymaga IP67, ten numer części (lub równoważne oznaczenie sufiksu #7076) musi być określony w momencie zamówienia lub wymiany.

Sufiks #0076 zdekodowany w praktyce

W systemie numeracji sufiksów silników FANUC Alpha, dwie cyfry po znaku # mają określone znaczenie. Sufiks "0076" w B575 (wał prosty, αA64, bez hamulca) koduje dwie cechy:

• The "76" oznacza wał prosty z wpustem i uszczelnieniem IP67
• Porównaj z "75" (wał prosty, IP67, bez wpustu) i "08" (wał prosty, wpust, standardowy IP65)

W katalogach części FANUC i bazach danych dystrybutorów ten sam silnik jest czasami wymieniany pod sufiksem #7076 — prefiks "7" w tej alternatywnej notacji również sygnalizuje klasyfikację IP67. Zarówno A06B-0162-B575#0076, jak i A06B-0162-B575#7076 odnoszą się do tego samego fizycznego silnika. Podczas porównywania tabel sufiksów FANUC MLFB obie notacje będą napotkane w zależności od wersji dokumentu źródłowego; zawsze potwierdzaj, sprawdzając pełny opis silnika na tabliczce znamionowej maszyny.

Wał prosty z wpustem: Dlaczego #0076 zamiast #0075

Siostrzany wariant #0075 (USZCZELNIONY AM6/3000, ST, αA64) ma takie samo uszczelnienie korpusu IP67, ale ma gładki wał prosty — bez wpustu wyfrezowanego w wał wyjściowy. Wybór między #0075 a #0076 zależy całkowicie od metody sprzęgania mechanicznego w maszynie.

Użyj #0076 (z wpustem) gdy wał wyjściowy silnika zazębia się z elementem z nawierconym wpustem — kołem pasowym rozrządu, kołem zębatym lub piastą sprzęgła, które opiera się na równoległym wpustie do przenoszenia momentu obrotowego. Wpust blokuje obracający się element osiowo do wału, zapobiegając obrotowi pod obciążeniem skrętnym. Jest to konwencjonalne podejście do połączeń napędu pasowego od silnika do śruby kulowej i do wielu konstrukcji z bezpośrednim sprzęganiem za pomocą sprzęgieł dzielonych z nawierconymi wpustami.

Użyj #0075 (gładki) gdy wał jest gładko nawiercony i chwyta tylko przez tarcie — powszechne w wysokiej jakości sztywnych sprzęgłach bez luzu, które przenoszą moment obrotowy wyłącznie przez siłę zacisku, gdzie wpust wprowadzałby koncentrację naprężeń.

Zamiana jednego na drugie jest decyzją mechaniczną, a nie elektryczną. Wydajność silnika, okablowanie wzmacniacza i parametry CNC są identyczne dla obu.

αA64 Absolutny enkoder przyrostowy: 64 000 impulsów na obrót

The αA64 pulsecoder to optyczny enkoder absolutny z wyjściem szeregowym, wbudowany w tylną część obudowy silnika. Raportuje pozycję wału z rozdzielczością 64 000 impulsów na obrót — wystarczająco wysoką dla precyzyjnej interpolacji wymaganej przez operacje konturowania w obrabiarkach CNC. Enkoder działa w trybie absolutnym: pozycja maszyny jest zachowywana bez konieczności powrotu do punktu odniesienia przy każdym włączeniu zasilania.

Zachowanie absolutne opiera się na baterii zapasowej litowej umieszczonej wewnątrz wzmacniacza serwo, a nie wewnątrz silnika. Jest to ważny szczegół konserwacyjny. Po zainstalowaniu A06B-0162-B575#0076 jako silnika zamiennego, absolutna pozycja zapisana w pamięci enkodera zasilanej bateryjnie należy do jednostki enkodera usuniętej ze starego silnika. Enkoder nowego silnika jest dostarczany bez danych o pozycji maszyny. Po instalacji wymagany jest powrót do punktu odniesienia na danej osi, aby ponownie ustalić współrzędną absolutną, nawet jeśli bateria wzmacniacza jest w dobrym stanie. Po wykonaniu powrotu do punktu odniesienia wzmacniacz zapisuje przesunięcie absolutne i normalne działanie bez konieczności powrotu do zera zostaje wznowione.

FANUC zaleca wymianę baterii w zaplanowanych odstępach czasu — zazwyczaj co dwa do trzech lat dla maszyn w regularnej produkcji — aby uniknąć nieplanowanej utraty danych pozycyjnych. Odpowiednie alarmy to SV5136 (niski poziom baterii) i SV5137 (bateria zerowa); SV5136 pozwala na zaplanowaną konserwację przed uszkodzeniem danych, SV5137 wskazuje na utratę danych.

Kompatybilne wzmacniacze serwo

A06B-0162-B575#0076 jest elektrycznie identyczny ze wszystkimi innymi silnikami serii B575 αM6/3000. Wybór wzmacniacza podlega tym samym kryteriom co w przypadku każdego αM6/3000:

Silnik wymaga kanału o obciążalności 80A (oznaczenie osi M na modułach dwustronnych). Przypisanie kanału wzmacniacza musi odpowiadać oryginalnej konstrukcji maszyny; nie należy używać kanału wzmacniacza o niższej obciążalności dla silnika 80A.

Uszczelnienie złączy: Szczegół, który czyni IP67 warunkowym

Dokumentacja techniczna FANUC jest precyzyjna w jednym punkcie: stopień ochrony IP67 złącza enkodera przyrostowego jest osiągany tylko wtedy, gdy złącze kabla sprzężenia zwrotnego jest w pełni i prawidłowo podłączone. Nieprawidłowo podłączone lub uszkodzone złącze kabla nie zapewnia uszczelnienia IP67 na styku złącza — płyn tnący może dostać się do wnętrza enkodera przyrostowego przez połączenie złącza, nawet jeśli sam korpus silnika jest uszczelniony.

Ma to znaczenie podczas serwisowania. Po każdej naprawie lub wymianie silnika wymagającej odłączenia i ponownego podłączenia kabla sprzężenia zwrotnego enkodera przyrostowego:

1. Złącze musi być wciśnięte do końca, aż mechanizm blokujący kliknie lub pierścień zabezpieczający zostanie całkowicie zamocowany.
2. Metoda montażu złącza musi być zgodna z procedurą podłączania kabla sprzężenia zwrotnego FANUC; złącze montowane w terenie musi być wykonane zgodnie ze specyfikacją, przy użyciu odpowiednich narzędzi i prawidłowych elementów kablowych klasy wodoodpornej.
3. W przypadku złącza zasilania obowiązuje ta sama zasada — niepełne podłączenie niweczy uszczelnienie.

Na maszynach, gdzie silnik jest rutynowo narażony na działanie chłodziwa pod wysokim ciśnieniem lub mycie, należy sprawdzać stan złączy podczas każdej inspekcji konserwacji zapobiegawczej. Chłodziwo, które omija uszkodzone uszczelnienie złącza, dociera do enkodera przyrostowego, zanim pojawią się jakiekolwiek zewnętrzne oznaki awarii.

Typowe środowiska instalacji i typy maszyn

W zainstalowanej bazie maszyn CNC serii FANUC Alpha, warianty z uszczelnieniem IP67 (zarówno #0075, jak i #0076) są najczęściej spotykane w:

• Poziome centra obróbcze (HMC): Silniki osi umieszczone na kolumnie i suwaku znajdują się bezpośrednio na drodze spływającego chłodziwa z wiórami; IP67 jest często określany przez producentów HMC dla wszystkich silników osi posuwowych.
• Tokarki CNC z narzędziami obrotowymi: Silniki osi Y i osi narzędzia obrotowego znajdują się blisko strefy roboczej, gdzie chłodziwo jest kierowane pod wysokim ciśnieniem.
• Linie transferowe i maszyny specjalnego przeznaczenia: Gdzie cykle mycia czyszczą obszar mocowania między częściami i oczekuje się gromadzenia wody wokół silników osi.
• Szlifierki wykorzystujące wodne płyny szlifierskie: Duża objętość chłodziwa stosowana w szlifowaniu płaskim i cylindrycznym tworzy trwałą mgłę, która osiada na wszystkich powierzchniach w strefie szlifowania.

Silniki bez uszczelnienia (IP65) są nadal używane w zastosowaniach, gdzie narażenie na chłodziwo jest niewielkie, a osłona teleskopowa lub miech utrzymuje korpus silnika z dala od bezpośredniego rozprysku. Wybór IP67 zamiast IP65 jest zawsze specyficzny dla zastosowania; uniwersalne określenie IP67 generuje niepotrzebne koszty w instalacjach, gdzie IP65 będzie działać zadowalająco przez cały okres eksploatacji maszyny.

Podsumowanie wariantów serii A06B-0162-B575

Wszystkie warianty: αM6/3000, 1,4 kW, 6 Nm, 3000 obr./min, 144 V, 200 Hz, 6 A, absolutny enkoder przyrostowy αA64.

FAQ

P1: Jaka jest różnica między A06B-0162-B575#0076 a A06B-0162-B575#0008 i kiedy należy wybrać każdy z nich?

Oba silniki to jednostki αM6/3000 z prostym wałem z wpustem, bez hamulca i absolutnym enkoderem przyrostowym αA64 — więc ich specyfikacje mechaniczne i elektryczne są identyczne. Jedyna różnica to poziom uszczelnienia. #0008 posiada standardową ochronę serii Alpha IP65, która całkowicie chroni przed pyłem i radzi sobie z strumieniami wody z dowolnego kierunku. #0076 podnosi ten poziom do IP67, dodając ochronę przed tymczasowym zanurzeniem i bardziej intensywnym narażeniem na ciecze. Dla większości zamkniętych instalacji obrabiarek CNC, gdzie osłona maszyny, metalowa obudowa lub osłona teleskopowa osi utrzymuje korpus silnika z dala od bezpośredniego rozprysku chłodziwa, #0008 jest wystarczający i jest częściej magazynowanym wariantem. #0076 jest określany tam, gdzie silnik jest nieuchronnie narażony na gromadzenie się chłodziwa, rozpryski o dużej objętości bez odpowiedniego zabezpieczenia lub cykle mycia — zazwyczaj poziome centra obróbcze, niektóre konfiguracje tokarek CNC i maszyny linii transferowych. Jeśli oryginalna tabliczka znamionowa maszyny lub lista części określa #0076, wymień na identyczny; nie zastępuj #0008 w aplikacji, która wymagała IP67.

P2: Czy A06B-0162-B575#0076 może być używany jako bezpośredni zamiennik dla A06B-0162-B575#0075 już zainstalowanego w maszynie?

Tak, fizycznie i elektrycznie. #0075 (wał prosty, bez wpustu, IP67) i #0076 (wał prosty, z wpustem, IP67) to ten sam silnik pod każdym względem z wyjątkiem wpustu wału. Wymiana #0075 na #0076 w maszynie, gdzie istniejące sprzęgło ma gładki otwór, nie spowoduje problemów — rowek na wpust na wale po prostu pozostanie nieużywany w gładkim sprzęgle. Wymiana #0075 na #0076 w maszynie, gdzie sprzęgło ma nawiercony wpust, wymaga zamontowania równoległego wpustu w rowku podczas instalacji. Bardziej istotne pytanie jest odwrotne: nie należy wymieniać #0076 na #0075 w maszynie, gdzie sprzęgło opiera się na wpustie do przenoszenia momentu obrotowego, ponieważ gładki wał nie będzie zazębiał się z otworem na wpust sprzęgła.

P3: Po wymianie tego silnika, czy maszyna musi przejść pełną procedurę ponownego odniesienia przed uruchomieniem produkcji?

W przypadku wymiany dowolnego serwosilnika FANUC wyposażonego w enkoder absolutny, po instalacji wymagany jest powrót do punktu odniesienia na danej osi. Powodem jest to, że enkoder przyrostowy αA64 w silniku zamiennym nie ma zapisanego położenia maszyny; dane o położeniu absolutnym należą do enkodera, który został usunięty ze starego silnika. Nawet jeśli bateria wzmacniacza serwo jest w pełni naładowana, zawiera ona dane pozycyjne odniesione do enkodera poprzedniego silnika — dane te są nieprawidłowe dla nowego silnika. Po instalacji i włączeniu zasilania, sterowanie CNC zazwyczaj wyświetli żądanie powrotu do punktu odniesienia na danej osi. Po ustaleniu punktu odniesienia osi, wzmacniacz zapisuje nowe przesunięcie absolutne i maszyna jest gotowa do normalnej pracy. W przypadku maszyn wieloosiowych, tylko oś, której silnik został wymieniony, wymaga ponownego odniesienia; inne osie nie są dotknięte.

P4: Maszyna wykorzystuje syntetyczny wodny płyn tnący zamiast chłodziwa na bazie oleju mineralnego. Czy uszczelnienie IP67 pozostaje wystarczające?

Dokumentacja FANUC zaznacza, że stopień ochrony IP67 dotyczy wody i płynów na bazie wody w warunkach testowych normy IEC. Jednak FANUC zaznacza również, że syntetyczne płyny tnące — w tym bezolejowe syntetyki wodne — mogą zachowywać się inaczej niż czysta woda, i że żaden serwosilnik nie jest gwarantowany jako odporny na płyn tnący stosowany bezpośrednio i ciągle. Zalecane podejście dla maszyn wykorzystujących agresywne płyny tnące polega na zapewnieniu, że korpus silnika jest osłonięty przed bezpośrednim działaniem chłodziwa za pomocą osłony lub pokrywy, oraz na częstszym sprawdzaniu integralności złączy. Silniki uszczelnione IP67 oferują znacznie lepszą odporność niż IP65 w tych środowiskach, ale ochrona nie jest bezwarunkowa. Ponadto FANUC ostrzega, że płyny tnące zawierające wysoce aktywne związki siarki mogą być szczególnie agresywne dla materiałów uszczelniających; jeśli specyfikacja płynu zawiera dodatki siarki pod wysokim ciśnieniem, należy skonsultować się z wytycznymi inżynierii aplikacyjnej FANUC dla danego typu płynu.

P5: Czy ten silnik jest nadal w produkcji i jaki nowoczesny silnik FANUC jest jego najbliższym funkcjonalnym odpowiednikiem?

Seria FANUC Alpha (α), w tym A06B-0162-B575#0076, została wycofana z produkcji przez FANUC. Nie jest już produkowana jako nowa. Opcje pozyskania to: nowe-stare zapasy (NOS) z autoryzowanych kanałów części zamiennych lub dystrybutorów przemysłowych; lub w pełni odnowione jednostki wymienne od specjalistów od napraw serwosilników. Jako odpowiednik nowej technologii, najbliższym obecnym silnikiem FANUC jest seria αiF — w szczególności zakres αiF 8/3000 lub αiF 8/2000 (seria A06B-0227-B***), która wykorzystuje obecną platformę enkodera αiA i jest kompatybilna ze wzmacniaczami serwo serii αi. Jednakże, zastąpienie silnika αiF nie jest wymianą typu "plug-and-play": wymaga wzmacniacza serii αi (jeśli nie jest już zainstalowany), nowych kabli silnika i ponownej parametryzacji danych maszyny osi w sterowaniu CNC. Wykwalifikowany inżynier serwisu FANUC lub autoryzowany integrator powinien przeprowadzić tego typu substytucję między seriami, ponieważ nieprawidłowe parametry po zmianie modelu silnika mogą prowadzić do niestabilności osi lub alarmów napędu.
