FANUC A06B-0151-B576 — Silnik serwo AC α30/1200, stożkowy wał, enkoder αA64 z superkondensatorem

Co to za silnik

Silnik FANUC A06B-0151-B576 to silnik serwo AC należący do serii Alpha (α) firmy FANUC — generacji silników serwo FANUC stanowiącej podstawę dla dużych obrabiarek CNC, poziomych centrów obróbczych, wytaczarek i wytrzymałych napędów osi obrotowych. Jego wewnętrzne oznaczenie w serii to α30/1200: silnik o znamionowym momencie rozruchowym 30 N·m i maksymalnej prędkości 1200 obr./min.

Podczas gdy większość silników serwo w mniejszych maszynach CNC pracuje z prędkością 3000 obr./min lub więcej, α30/1200 został zaprojektowany z myślą o fundamentalnie innym zadaniu — stałym, wysokim momencie obrotowym przy umiarkowanej prędkości, bezpośrednio sprzężony z wymagającymi osiami posuwu bez pośredniego przekładni. Połączenie momentu rozruchowego 30 N·m i skali fizycznej wymaganej przez zadanie oznacza, że jest to znaczący silnik, ważący około 41 kg i wymagający dźwigu lub sprzętu podnoszącego do bezpiecznego przenoszenia.

Trzy cechy odróżniające model B576 od innych wariantów rodziny A06B-0151: stożkowy wał, αA64 absolute pulsecoder oraz system podtrzymania S.C. (superkondensator). Każdy z nich jest omówiony poniżej.

Zweryfikowane specyfikacje

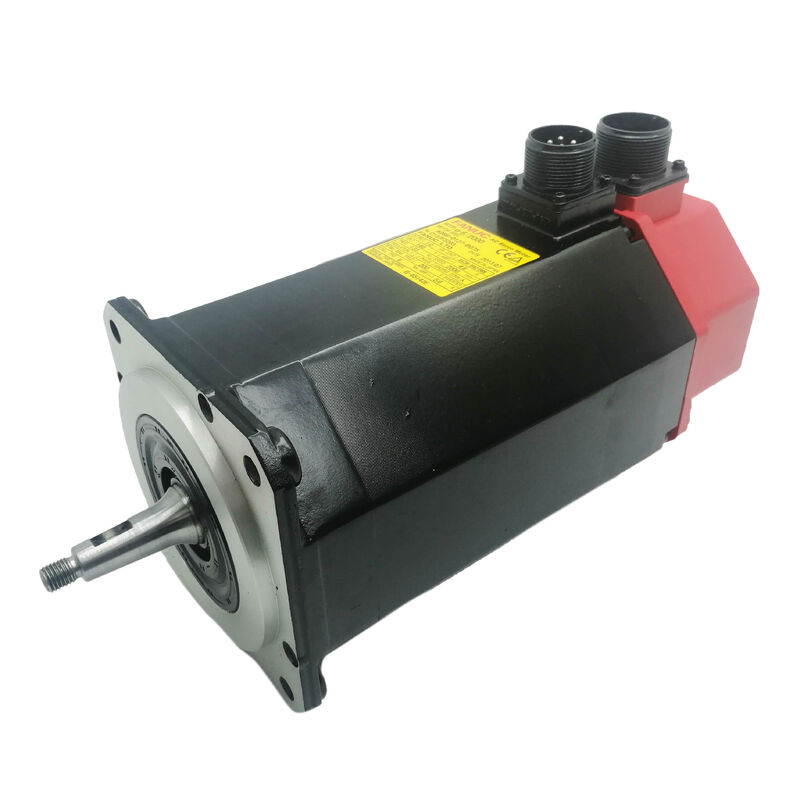

Stożkowy wał: dlaczego jest ważny na ciężkich osiach

Konfiguracja wału jest jedną z najbardziej praktycznie istotnych cech tego numeru części. Stożkowy wał — zamiast prostego wału z wpustem — zapewnia mechanicznie lepszą metodę sprzęgania przy przenoszeniu wysokich momentów obrotowych. Stożkowe połączenie jest dociągane za pomocą śruby ściągającej, tworząc zaciśnięty kontakt metal-metal na całej długości stożka. Rozkłada to siłę zacisku na dużej powierzchni, eliminuje mikroruchy i tarcie, które mogą wystąpić w połączeniach wału z wpustem pod dużym obciążeniem cyklicznym, i skutecznie tworzy sprzęgło bez luzów i poślizgu.

W kontekście α30/1200, gdzie 30 N·m musi być dostarczone z precyzją w tysiącach cykli pozycjonowania CNC, nie jest to drobny szczegół inżynieryjny. Producenci maszyn, którzy specyfikowali silniki ze stożkowym wałem dla wielkoformatowych centrów obróbczych i stołów obrotowych, wybrali tę konfigurację, ponieważ utrzymuje ona znacznie bardziej niezawodne wyrównanie przez długi okres eksploatacji maszyny.

Podczas demontażu lub wymiany tego silnika, połączenie stożkowe musi być zwolnione za pomocą ściągacza śrubowego — nigdy nie należy uderzać, młotkować ani podważać. Wymuszenie zdjęcia wału poprzez wstrząs mechaniczny grozi trwałym uszkodzeniem zarówno wału silnika, jak i interfejsu maszyny.

Enkoder αA64 i podtrzymanie superkondensatorem

Enkoder w modelu A06B-0151-B576 to αA64 absolute pulsecoder, zapewniający 64 000 impulsów na obrót wału. Jest to urządzenie absolutne: w każdej chwili zna dokładną pozycję kątową wału silnika bez potrzeby sekwencji powrotu do punktu odniesienia.

Oznaczenie „+S.C.” to wyróżniająca cecha enkodera. S.C. oznacza superkondensator — wbudowany element magazynowania energii w jednostce pulsecodera, który utrzymuje dane pozycji absolutnej podczas przerw w zasilaniu, zamiast polegać wyłącznie na oddzielnej baterii. Superkondensator ładuje się podczas normalnej pracy i zapewnia wystarczającą ilość zmagazynowanej energii do zachowania danych pozycji podczas planowanych przestojów i krótkich przerw w zasilaniu.

Ma to bezpośrednie znaczenie dla praktyki konserwacji. Gdy enkoder jest odłączony od zasilania na dłuższy czas — na przykład podczas długiego okresu przechowywania lub wymiany silnika — superkondensator ostatecznie się rozładuje. Jeśli rozładuje się całkowicie przed ponownym uruchomieniem silnika, referencja pozycji absolutnej zostanie utracona i konieczny będzie pojedynczy powrót do punktu odniesienia (ponowne ustalenie punktu zerowego) w CNC przed wznowieniem normalnej pracy. W praktyce, świeżo podłączony A06B-0151-B576, który był przechowywany, powinien być zasilany przez wzmacniacz i pozostawiony w stanie jałowym, pod napięciem przez pewien czas, aby umożliwić naładowanie superkondensatora przed założeniem, że dane pozycji absolutnej są prawidłowe.

Podtrzymanie bateryjne dla danych pozycji absolutnej w szerszym systemie FANUC Alpha jest zarządzane na poziomie wzmacniacza serwo, a nie wewnątrz samego silnika. Oznacza to, że demontaż silnika do serwisu — bez naruszania wzmacniacza lub jego baterii — nie niszczy zmagazynowanych danych współrzędnych maszyny w CNC.

Kompatybilne wzmacniacze i systemy CNC

Seria silników α30/1200 (A06B-0151-B***) jest przeznaczona do współpracy z dwuosiowym modułem wzmacniacza serwo SVM2-40/80. Dwie generacje wzmacniaczy obejmowały ten silnik:

A06B-6096-H207 (αi Series SVM) wykorzystuje światłowodowy interfejs FSSB firmy FANUC do komunikacji z CNC. Ten interfejs — standardowy w platformach sterowania FANUC Series 16i, 18i, 21i i 0i — zastępuje starszą architekturę okablowania równoległego pojedynczym, szybkim kablem światłowodowym biegnącym od CNC do łańcucha modułów wzmacniaczy serwo.

Sterowniki CNC kompatybilne z systemem silników α30/1200 obejmują FANUC Series 0, 0C, 15A, 15B, 16A, 16B, 18A, 16i, 18i, 21i i 0i — obejmując szeroki zakres centrów obróbczych i tokarek z okresu produkcji, które powszechnie używały tego silnika.

Gdzie można znaleźć ten silnik

α30/1200 był specyfikowany przez producentów maszyn dla najcięższych osi posuwu w ich gamach maszyn CNC. Typowe zastosowania obejmują:

Duże poziome centra obróbcze — oś B (obrotowy palet), oś W (wysuw wrzeciona) lub oś Z (ruch kolumny) w maszynach ze stołami o wymiarach od 500 mm x 500 mm wzwyż, gdzie masa ruchomej kolumny lub głowicy wymaga stałej zdolności do przenoszenia momentu obrotowego, a nie dużej prędkości.

Wytaczarki poziome — osie posuwu promieniowego na stołach wytaczarskich, gdzie podstawowym wymogiem jest precyzyjne pozycjonowanie pod obciążeniem przy niskiej prędkości.

Maszyny do cięcia i szlifowania kół zębatych — napędy osi obrotowych wymagające płynnego, wysokiego momentu obrotowego sterowania serwo w ograniczonym zakresie kątowym.

Wytrzymałe tokarki CNC — napędy wysuwu konika lub osie narzędzi napędzanych na centrach tokarskich o dużej pojemności.

Limit 1200 obr./min nie jest ograniczeniem w tych zastosowaniach; jest to cecha konstrukcyjna. Gęstość momentu obrotowego silnika — 30 N·m z jednostki ważącej 41 kg — odzwierciedla projekt uzwojenia i magnesów firmy FANUC zoptymalizowany pod kątem stałej pracy przy niskich prędkościach, a nie pod kątem maksymalnej prędkości wymaganej przez osie obróbki szybkobieżnej.

Przegląd wariantów A06B-0151

W serii A06B-0151 istnieje kilka konfiguracji wału i enkodera. Model B576 zajmuje pozycję wału stożkowego, enkodera absolutnego, bez hamulca:

Model B576 jest wybierany, gdy maszyna wymaga: sprzęgła ze stożkowym wałem dla maksymalnej integralności przenoszenia momentu obrotowego, enkodera absolutnego, aby uniknąć cykli powrotu do punktu odniesienia przy uruchamianiu, i braku hamulca elektromagnetycznego (osie pionowe wymagające hamulca trzymającego zazwyczaj wybierają B177 lub równoważny wariant z hamulcem).

Uwagi dotyczące przenoszenia i instalacji

Przy masie około 41 kg silnik ten nigdy nie powinien być podnoszony ani przenoszony samodzielnie. Dokumentacja firmy FANUC jest jednoznaczna w tej kwestii: należy używać dźwigu, podnośnika lub odpowiedniego sprzętu podnoszącego. Ucho podnoszące na korpusie silnika służy wyłącznie do podnoszenia pojedynczego silnika — nie wolno go używać do przemieszczania maszyny ani żadnego zespołu poza samym silnikiem.

Przed przystąpieniem do jakichkolwiek prac elektrycznych należy upewnić się, że wzmacniacz serwo i jego zasilacz zostały całkowicie rozładowane. Kondensatory magistrali DC w modułach wzmacniaczy FANUC Alpha mogą utrzymywać niebezpieczne napięcia przez kilka minut po odłączeniu zasilania sieciowego; lampka ładowania na module wzmacniacza musi całkowicie zgasnąć przed rozpoczęciem prac przy połączeniach silnika.

Nie należy wykonywać testu megger (rezystancji izolacji) na tym silniku z podłączonym kablem enkodera. Elektronika pulsecodera nie jest przystosowana do napięcia testowego 500 VDC stosowanego w standardowych testach rezystancji izolacji. Odłączyć enkoder przed wykonaniem jakiegokolwiek takiego testu uzwojeń silnika.

Często zadawane pytania

P1: Jaka jest różnica między wariantem A06B-0151-B576 (αA64+S.C.) a B577 (αI64) — i czy można je wymieniać?

Model B576 posiada enkoder absolutny pulsecoder (αA64) z podtrzymaniem superkondensatorem. Model B577 wykorzystuje enkoder inkrementalny pulsecoder (αI64). Nie można ich wymieniać bez zmian na poziomie CNC i wzmacniacza. Silnik z enkoderem absolutnym pozwala maszynie na wznowienie normalnej pracy po cyklu zasilania bez wykonywania powrotu do punktu odniesienia w celu ponownego ustalenia pozycji osi. Silnik z enkoderem inkrementalnym wymaga powrotu do punktu odniesienia za każdym razem, gdy maszyna jest włączana, ponieważ enkoder śledzi tylko zmiany pozycji od ostatniego znanego punktu odniesienia — a nie absolutną pozycję wału. Jeśli maszyna została uruchomiona z B576, zastąpienie jej przez B577 wyłączy funkcję sprzężenia zwrotnego absolutnego i wymusi wymóg powrotu do punktu odniesienia przy każdym uruchomieniu. Zamiennik musi pasować nie tylko konfiguracją mechaniczną, ale także typem enkodera.

P2: Silnik był przechowywany przez kilka miesięcy. Czy dane pozycji absolutnej będą nadal prawidłowe po jego zainstalowaniu?

Niekoniecznie. Superkondensator w pulsecoderze αA64 utrzymuje dane pozycji absolutnej podczas eksploatacji silnika, ale po długim przechowywaniu bez podłączenia do zasilania, ładunek superkondensatora stopniowo się wyczerpuje. Jeśli silnik był przechowywany dłużej niż kilka tygodni bez podłączenia do wzmacniacza, należy traktować dane pozycji absolutnej jako potencjalnie nieprawidłowe. Po zainstalowaniu i podłączeniu do wzmacniacza serwo, pozwól silnikowi pozostać pod napięciem w stanie jałowym przez pewien czas, aby umożliwić naładowanie superkondensatora przez zasilanie enkodera wzmacniacza. Następnie należy przeprowadzić powrót do punktu odniesienia w CNC, aby ponownie ustalić układ współrzędnych maszyny, zanim oś zostanie dopuszczona do użytku produkcyjnego. Próba wznowienia pracy natychmiast z nieaktualnymi danymi pozycji grozi błędem pozycjonowania osi.

P3: Stożkowy wał jest trudny do zwolnienia — czy można go uderzyć lub podważyć?

Nie. Dokumentacja firmy FANUC wyraźnie ostrzega przed używaniem młotków lub klinów na stożkowym wale. Prawidłową metodą usuwania jest ściągacz śrubowy — ściągacz gwintowany, który wchodzi w gwintowany otwór na końcu wału i wywiera kontrolowaną siłę osiową, aby przełamać połączenie stożkowe. Uderzanie w wał przenosi obciążenia udarowe bezpośrednio na zespół enkodera i łożyska silnika, które mogą zostać uszkodzone przez uderzenie, które wydaje się łagodne według ogólnych standardów mechanicznych. Jeśli stożek jest bardzo ciasny, nałóż płyn penetrujący na powierzchnię połączenia stożkowego, pozwól mu wsiąknąć, a następnie użyj ściągacza śrubowego ze stałą, rosnącą siłą. Nie używaj ciepła; enkoder jest wrażliwy na temperaturę.

P4: Jaki wzmacniacz serwo jest wymagany i czy silnik może pracować na nowszym wzmacniaczu αi Series SVM, jeśli oryginalny wzmacniacz α Series jest wymieniany?

α30/1200 jest przystosowany do dwuosiowego modułu SVM2-40/80. Oryginalna wersja α Series (A06B-6079-H207) wykorzystuje standardowy interfejs magistrali, podczas gdy odpowiednik αi Series (A06B-6096-H207) wykorzystuje światłowodowy interfejs FSSB firmy FANUC. Silnik A06B-0151-B576 jest fizycznie i elektrycznie kompatybilny z obiema generacjami wzmacniaczy — uzwojenia silnika, typ enkodera i wyprowadzenia złączy pozostają niezmienione. Kluczowym czynnikiem jest sterowanie CNC: wzmacniacz αi Series SVM wymaga CNC obsługującego FSSB (Series 16i, 18i, 0i itp.), podczas gdy oryginalny wzmacniacz α Series SVM jest używany ze starszymi sterownikami CNC z interfejsem typu A lub B. Przed wyborem modułu wzmacniacza zamiennego należy potwierdzić generację CNC. Ustawienia parametrów silnika do wzmacniacza (numer typu silnika, ograniczenia prądowe) muszą być również zweryfikowane w tabeli parametrów serwo CNC podczas uruchamiania.

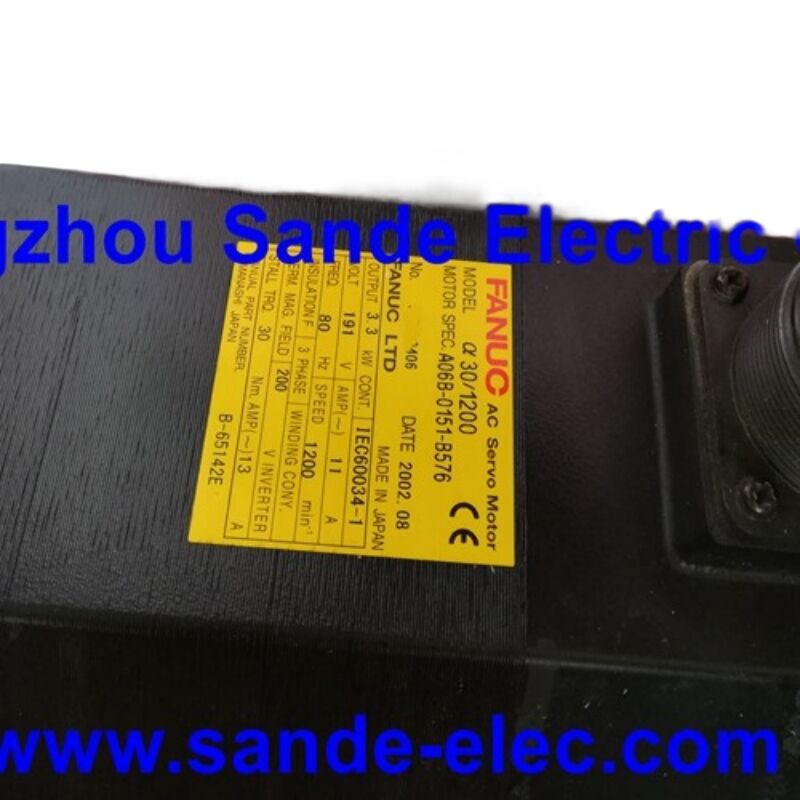

P5: To jest silnik o mocy 3,3 kW — dlaczego napięcie znamionowe pokazuje 191 V zamiast napięcia zasilania sieciowego 200–240 V maszyny?

191 V to napięcie wyjściowe ze wzmacniacza serwo do silnika, a nie napięcie zasilania sieciowego doprowadzanego do wzmacniacza. Wzmacniacze serwo FANUC Alpha Series akceptują standardowe zasilanie sieciowe 200–230 V AC trójfazowe i przekształcają je za pomocą magistrali DC i stopnia falownika PWM na wyjście trójfazowe o zmiennej częstotliwości i zmiennym napięciu do silnika. Oznaczenie 191 V / 80 Hz na tabliczce znamionowej silnika reprezentuje wyjście wzmacniacza w znamionowych warunkach pracy dla α30/1200, a nie napięcie zasilania sieciowego. Podłączenie 200 V AC bezpośrednio do zacisków silnika zniszczyłoby uzwojenia — silnik musi być zawsze napędzany przez dopasowany wzmacniacz serwo FANUC. Jest to standardowa praktyka dla wszystkich silników serwo FANUC Alpha Series bez wyjątku.
