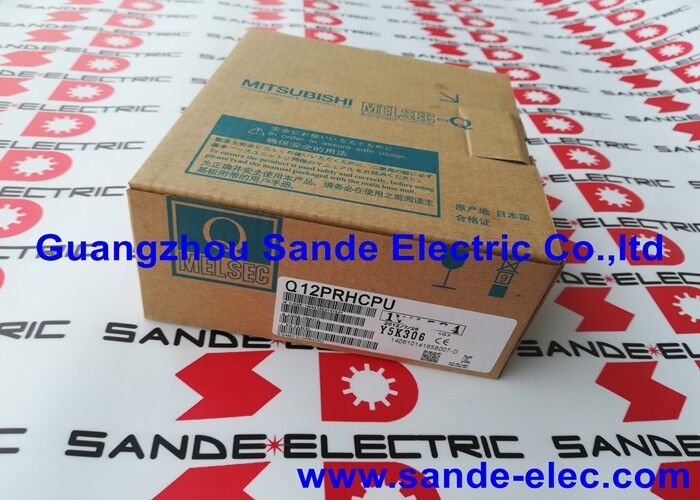

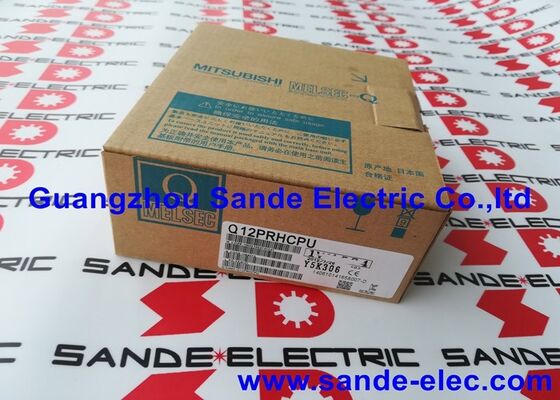

MITSUBISHI Q12PRHCPU PLC MODUL Nowy i oryginalny

Moduł redundantnego sterownika PLC Mitsubishi Q12PRHCPU

Przegląd

Q12PRHCPU to redundantny moduł CPU z serii MELSEC-Q, zaprojektowany do zastosowań, w których ciągłość działania i redundancja na poziomie sterownika są kluczowe dla strategii sterowania.

Strona specyfikacji opublikowana przez Mitsubishi pokazuje 124 tys. kroków (496 tys. bajtów) pojemności programu, 4096 punktów we/wy, 8192 punkty urządzeń oraz dedykowane zachowanie systemu redundantnego, w tym śledzenie czasu wykonania.

Te same specyfikacje pokazują również 34 ns prędkości wykonania dla LD X0 i 102 ns dla MOV D0 D1, co plasuje CPU w segmencie wysokiej wydajności środowiska sterowania redundantnego serii Q.

Praktyczną wartość tego CPU stanowi jego rola w systemach, które nie tolerują łatwo przestojów sterownika.

W rzeczywistym zastosowaniu przemysłowym oznacza to zazwyczaj sterowanie krytyczne dla procesu, infrastrukturę użyteczności publicznej lub systemy produkcyjne, gdzie awaria pojedynczego procesora miałaby nieproporcjonalnie duży wpływ operacyjny.

Architektura redundantna i powiązany ekosystem kabli śledzących / baterii pokazany na stronach produktów Mitsubishi podkreślają, że ten CPU jest przeznaczony do zastosowań priorytetowo traktujących ciągłość, a nie do standardowej logiki kompaktowych maszyn.

Dane techniczne

Wartość aplikacyjna

Q12PRHCPU najlepiej nadaje się do redundantnych architektur sterowania, automatyki krytycznej dla procesu, zakładów użyteczności publicznej, sterowania infrastrukturą i dużych systemów MELSEC-Q, gdzie dostępność sterownika jest ważniejsza niż minimalna liczba elementów sprzętowych.

Specyfikacje Mitsubishi pokazują 4096 lokalnych punktów we/wy i 8192 całkowitych punktów we/wy, co sprawia, że CPU dobrze nadaje się do większych systemów wymagających zarówno skalowalności, jak i odporności na błędy.

Jest również dobrym wyborem w projektach modernizacji istniejących instalacji i odświeżania redundancji.

Strona produktów powiązanych Mitsubishi wymienia kable śledzące, karty pamięci i opcje baterii specyficznie dla tego CPU, co podkreśla, że moduł należy do szerszego systemu redundantnego, a nie działa samodzielnie.

W praktyce oznacza to, że projekt wymiany musi zachować otaczającą architekturę redundantną, a nie tylko numer części CPU.

Perspektywa wymiany i wyboru

W przypadku prac wymianowych Q12PRHCPU należy traktować jako CPU systemu redundantnego, a nie po prostu jako procesor PLC o dużej pojemności.

Kupujący powinni zweryfikować zainstalowany kod CPU, układ redundantnego stelaża, użycie kabla śledzącego, układ karty pamięci, konfigurację baterii i faktyczną architekturę we/wy, która została już wdrożona.

W redundantnych systemach PLC te otaczające szczegóły są częścią rzeczywistego kontekstu aplikacyjnego CPU i silnie wpływają na to, czy wymiana zostanie pomyślnie przywrócona do działania.

Jest to rekomendacja inżynierska oparta na podręcznikach systemów redundantnych Mitsubishi i danych produktów powiązanych dla tego CPU.

FAQ

P1: Jaki to rodzaj CPU Q12PRHCPU?
Jest to redundantny moduł CPU PLC z serii MELSEC-Q, przeznaczony do systemów sterowania, w których redundancja na poziomie procesora jest częścią projektu maszyny lub zakładu.

P2: Do jakich zastosowań najlepiej się nadaje?
Nadaje się do systemów automatyki o wysokiej dostępności, takich jak zakłady procesowe, przedsiębiorstwa użyteczności publicznej i duże systemy sterowania, gdzie przestoje spowodowane awarią sterownika byłyby kosztowne lub trudne do zaakceptowania.

Jest to wnioskowanie inżynierskie oparte na konstrukcji systemu redundantnego i skali modułu.

P3: Dlaczego liczby punktów we/wy mają tu tak duże znaczenie?
Ponieważ pokazują, że CPU jest przeznaczony do stosunkowo dużych architektur sterowania, a nie tylko do małych maszyn lokalnych.

Redundantny CPU z możliwością obsługi 4096 lokalnych i 8192 całkowitych punktów jest zazwyczaj częścią szerszego projektu sterowania na poziomie zakładu.

P4: Dlaczego otaczający sprzęt jest ważny w przypadku tego CPU?
Ponieważ dane produktów powiązanych Mitsubishi łączą ten CPU z kabli śledzących, kart pamięci i opcji baterii, co wskazuje, że system redundantny zależy od czegoś więcej niż tylko modułu procesora.

W praktyce te części wspierające mają znaczenie dla pomyślnej wymiany i ciągłego działania redundantnego.

P5: Co należy sprawdzić przed złożeniem zamówienia?
Sprawdź zainstalowany kod CPU, konfigurację redundantnego stelaża, układ kabla śledzącego i karty pamięci oraz faktyczną architekturę we/wy serii Q w użyciu.

Te sprawdzenia są zazwyczaj ważniejsze niż surowa prędkość CPU przy wymianie sterownika redundantnego.
