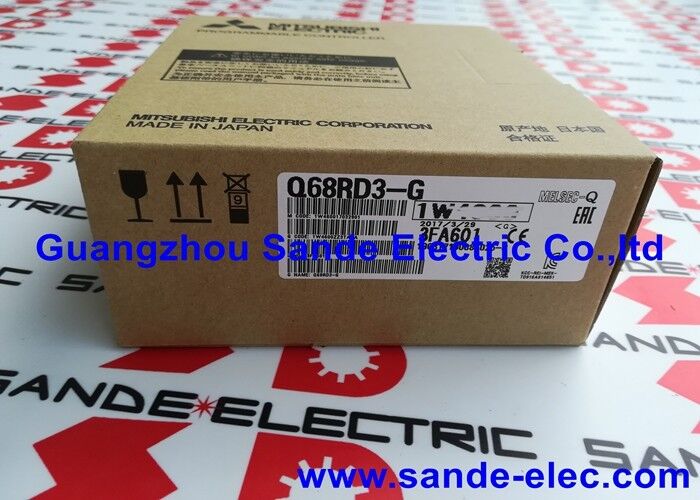

Nowy Q68RD3G MITSUBISHI PLC MODUL Q68RD3-G

Mitsubishi Q68RD3-G. MELSEC-Q 8-kanałowy izolowany moduł temperatury RTD

Osiem kanałów RTD, każdy izolowany elektrycznie

Q68RD3-G to 8-kanałowy moduł wejściowy RTD o wysokiej dokładności dla platformy PLC MELSEC-Q (System Q).JPt100, i rodzaje czujników Pt1000 łączą się bezpośrednio.

Oznacza to, że każdy czujnik może być podłączony bez wspólnych ograniczeń potencjałowych ̇ czujniki uziemione w różnych punktach instalacji, czujniki o różnych potencjałach elektrycznych,i czujniki w oddzielnych strefach procesów, wszystkie łączą się z tym samym modułem bez zakłóceń pętli naziemnej lub hałasu między kanałami.

W standardowym modułie nieizolowanym wszystkie kanały wejściowe mają wspólne odniesienie.Izolacja kanału eliminuje to uzależnienie. Uszkodzenie okablowania jednego czujnika wpływa tylko na ten kanał., pozostawiając pozostałe siedem bez wpływu.

Główne specyfikacje

RTD vs. Termokopla Dlaczego rodzaj modułu ma znaczenie

Q68RD3-G jest specjalnie modułem wejściowym RTD. JPt100) measure temperature by resistance change in a platinum wire — a more linear and more stable measurement method than thermocouples over the temperature ranges typical of industrial process equipmentTermocouple obejmują wyższe temperatury i mogą mierzyć szybciej przechodzące, ale RTD zapewniają lepszą absolutną dokładność i powtarzalność dla trwałego pomiaru temperatury procesu.

Rodzina modułów temperatury MELSEC-Q oferuje zarówno opcje wejścia RTD (Q68RD3-G), jak i wejścia termopary (Q64TD, serii Q68TD-G).Potwierdź typ czujnika zainstalowanego w aplikacji .

Częste pytania

P1: Jakie są korzyści z izolacji kanału do kanału w Q68RD3-G?

Każdy z ośmiu kanałów wejściowych RTD jest niezależnie odizolowany od wszystkich innych kanałów i od płaszczyzny tylnej sterownika PLC.lub uszkodzenie okablowania dotyczy tylko tego kanału pozostałe 7 kanałów nadal mierzyć dokładnieW nieizolowanych modułach problem z uziemieniem jednego czujnika może uszkodzić odczyty wszystkich kanałów jednocześnie.

P2: Jakie typy czujników RTD są kompatybilne z Q68RD3-G?

Q68RD3-G akceptuje termometry oporowe platynowe: Pt100, JPt100 (standardy japońskie), Pt1000 i JPt1000.RTD i termopary z niklu nie są kompatybilne z tym modułem.

P3: Czy Q68RD3-G może być stosowany na stojakach podłogowych przedłużających, czy tylko na stopach głównych?

Q68RD3-G może być zainstalowany zarówno na podstawie głównej serii Q, jak i na podstawie przedłużającej. Verify the slot position and I/O assignment in the MELSEC-Q system configuration tool (GX Works2 or GX Developer) to ensure the module's address allocation does not conflict with other modules in the system.

P4: Jaka metoda okablowania jest zalecana dla czujników Pt100 na Q68RD3-G?

W przypadku większości zastosowań przemysłowych zaleca się przewody RTD z trzema przewodami, ponieważ kompensują one opór przewodów ołowiowych, który w przeciwnym razie wprowadziłby przesunięcie pomiaru.4-przewodowe okablowanie zapewnia najwyższą dokładność poprzez całkowite wyeliminowanie błędu oporu ołowiu. okablowanie 2-przewodowe jest prostsze, ale wprowadza błąd pomiarowy proporcjonalny do oporu kabla, odpowiedni tylko do krótkich przebiegów kabla, w których błąd jest dopuszczalny.

P5: Jak Q68RD3-G jest skonfigurowany i zaprogramowany w systemie MELSEC-Q?

Moduł jest skonfigurowany w GX Works2 (lub GX Developer dla starszych projektów serii Q).ustawienia alarmu są ustawione w edytorze parametrów inteligentnego modułu funkcjiCPU serii Q odczytuje dane o temperaturze z pamięci buforowej modułu za pomocą instrukcji FROM/TO lub bezpośredniego dostępu do urządzenia, w zależności od struktury CPU i programu.
