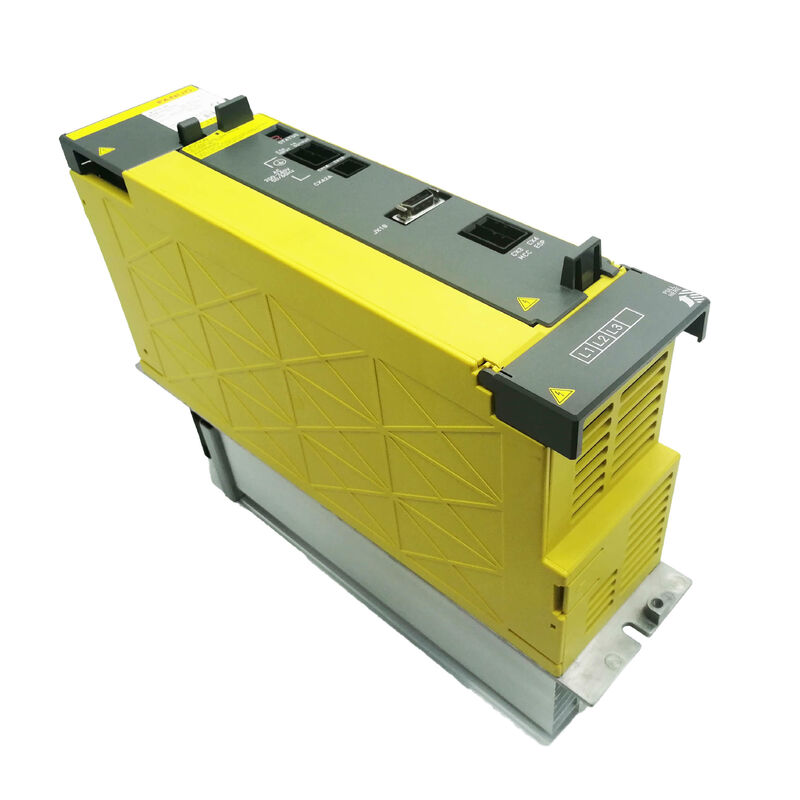

Fanuc A06B-6110-H015 SERVO AMPLIFIER A06B6110H015 AO6B-611O-HO15

FANUC A06B-6110-H015 | Moduł zasilacza Alpha i PSM-15i — 17,5 kW / 200–240V AC / 283–325V DC / 3-fazowy

Podstawa magistrali DC dla szaf sterowniczych Alpha i średniej wielkości

A06B-6110-H015 to PSM-15i — moduł zasilacza o mocy 17,5 kW z serii A06B-6110 Alpha i firmy FANUC. Akceptuje trójfazowe wejście 200–230/240V AC przy 63A i wytwarza regulowaną magistralę DC o napięciu 283–325V, z której korzystają wszystkie podłączone moduły wzmacniaczy serwo (αiSVM) i moduły wzmacniaczy wrzeciona (αiSPM) Alpha i. Jest to wspólna podstawa zasilania dla szafy sterowniczej — nie jest to sterownik pojedynczej osi.

Trzy wartości znamionowe mocy odzwierciedlają sposób działania systemu sterowania w praktyce:

• Znamionowa moc 17,5 kW: Zrównoważona moc ciągła dla normalnych cykli produkcyjnych
• Maksymalna moc 28 kW: Utrzymana moc dostępna przez krótki czas przy szczytowym zapotrzebowaniu
• Moc szczytowa 46 kW: Zdolność przejściowa podczas jednoczesnego przyspieszania wielu osi

Wartość szczytowa jest ważna przy wymiarowaniu: szafa z wieloma osiami przyspieszającymi jednocześnie pobiera moc powyżej znamionowej przez krótki czas. PSM-15i obsługuje te stany przejściowe bez wyzwalania, pod warunkiem że ciągłe zapotrzebowanie mieści się w znamionowej mocy 17,5 kW.

Seria A06B-6110 to odpowiednik generacji Alpha i wcześniejszej rodziny A06B-6087 Alpha PSM. Oba generują magistralę DC o napięciu 283–325V z trójfazowego wejścia 200–230V AC, ale seria A06B-6110 jest dopasowana do architektury sterowania Alpha i (sterowanie CNC serii i, wzmacniacze FSSB), a nie do oryginalnej generacji Alpha.

Kluczowe specyfikacje

PSM-15i w rodzinie Alpha i PSM

W ramach serii A06B-6110 różne warianty z sufiksem H obejmują różne moce wyjściowe. PSM-15i (H015) o mocy 17,5 kW obsługuje szafy sterownicze średniej wielkości z mieszanką wzmacniaczy serwo i wrzeciona. Wybór odpowiedniej mocy PSM wymaga zsumowania ciągłego zapotrzebowania wszystkich podłączonych modułów αiSVM i αiSPM. Niedowymiarowany PSM wyzwala się z powodu zbyt niskiego napięcia magistrali podczas stałego obciążenia produkcyjnego.

Często zadawane pytania

P1: Jaka jest różnica między A06B-6110-H015 (PSM-15i) a starszą serią A06B-6087 Alpha PSM?

Oba generują magistralę DC o napięciu 283–325V z trójfazowego wejścia 200–230V AC i pełnią tę samą rolę architektury wspólnej magistrali. A06B-6110 to generacja Alpha i — zaprojektowana dla późniejszej platformy sterowania CNC serii i ze wzmacniaczami FSSB. A06B-6087 to oryginalna generacja Alpha. Nie są one wymienne między generacjami sterowania, ale funkcja zasilania i napięcie magistrali są równoważne w ramach ich odpowiednich systemów sterowania.

P2: Co w praktyce oznacza rozróżnienie mocy 17,5 kW / 28 kW / 46 kW?

17,5 kW to zrównoważona moc ciągła. Maksymalna moc 28 kW obsługuje okresy powyżej znamionowego zapotrzebowania. Moc szczytowa 46 kW obejmuje krótkie stany przejściowe podczas jednoczesnego przyspieszania wielu osi. Należy dobrać PSM na podstawie ciągłego zapotrzebowania wszystkich podłączonych modułów — moce szczytowe i maksymalne obsługują stany przejściowe, ale ciągła praca powyżej 17,5 kW spowoduje wyzwolenie modułu.

P3: PSM-15i pokazuje alarm przepięcia magistrali przy normalnym obciążeniu bez intensywnego hamowania regeneracyjnego. Co należy sprawdzić?

Przepięcie magistrali w normalnych warunkach bez intensywnego hamowania wskazuje na usterkę w aktywnym stopniu prostownika — obwód IGBT lub sterowania bramką nie działa już prawidłowo. Nie resetuj i nie wznawiaj pracy: niekontrolowany wzrost napięcia magistrali może uszkodzić podłączone moduły sterowania. PSM wymaga serwisu lub wymiany przed wznowieniem produkcji maszyny.

P4: Czy wymiana A06B-6110-H015 wymaga zmian parametrów CNC?

Nie. PSM nie przechowuje żadnych parametrów CNC. Po fizycznej wymianie przywróć zasilanie i zweryfikuj napięcie magistrali DC na podłączonych modułach sterowania przed włączeniem osi. Upewnij się, że wszystkie połączenia sygnałowe i łącze interfejsu do łańcucha sterowania są prawidłowo osadzone przed pierwszym włączeniem zasilania.

P5: Jak potwierdzić odpowiednią pojemność PSM dla konkretnej maszyny?

Zsumuj ciągłe zapotrzebowanie prądowe wszystkich podłączonych modułów serwo αiSVM i modułów wrzeciona αiSPM podczas typowego cyklu produkcyjnego. To całkowite ciągłe zapotrzebowanie musi mieścić się w znamionowej mocy wyjściowej PSM wynoszącej 17,5 kW. Moc szczytowa 46 kW obsługuje stany przejściowe przyspieszania — ale jeśli ciągłe zapotrzebowanie stale zbliża się do 17,5 kW, PSM jest na granicy wymiarowania i moduł o wyższej mocy zmniejszyłby naprężenia termiczne.
