Fanuc Servo Amplifier A06B-6079-H101 lub A06B6079H101

FANUC A06B-6079-H101

Numer części:A06B-6079-H101

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł jednoosiowego wzmacniacza serwowy

Interfejs typu A/B

Moduły A06B-6079-H101 i A06B-6096-H101#H są modułami SVM1-12 o identycznym oznaczeniu modelu, identycznej mocy elektrycznej (3,0A, 0,75kW, 283 ̇325V, 230V wyjścia),identyczny fizyczny współczynnik kształtu 60 mmRóżnica polega na interfejsie CNC, który decyduje, który z nich jest potrzebny maszynie.

A06B-6079-H101 wykorzystuje interfejs typu A/B połączenie kabli PWM równoległego z serwokompresora CNC do modułu wzmacniacza.To oryginalna architektura interfejsu serii Alpha używana z serią FANUC 15System A06B-6096-H101 (wariacja FSSB) wykorzystuje bus seryjny światłowodowy do sterowania systemem i-Series.Te typy interfejsów nie są kompatybilne. Maszyna podłączona do systemu typu A/B nie może używać modułu FSSB., i odwrotnie.

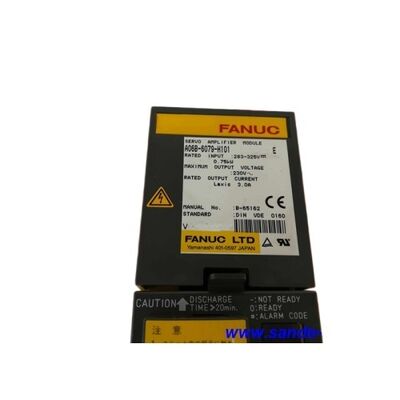

Na A06B-6079-H101 identyfikator serii w środku rysunku 6079 jest identyfikatorem pola dla generowania interfejsu typu A/B. Podczas badania modułu w szafceten numer na etykiecie części natychmiast potwierdza, która generacja interfejsu jest zainstalowana przed sprawdzeniem wszelkich okablowań.

Główne specyfikacje

Moduł podstawowy dla lekkich osi pomocniczych

Przy ciągłej mocy 3,0A i 0,75 kW, SVM1-12 jest dostosowany do jasnego końca zakresu osi Alfa.2000 obr./min) Oś C na małych centrach obrotowych, napędów stołu obrotowego, indeksowania magazynów narzędziowych i ośach wtórnych o niskim obciążeniu.Wykorzystanie 75 kW prądu stałego jest nieistotne w obliczeniach zapotrzebowania na PSM dla szaf wielo-modulowych.

Uwaga o instalacji specyficzna dla tego modułu: przy zakupie baterii zastępczej należy określić, czy instalacja wykorzystuje jeden lub dwa porty baterii CX5.

A06B-6079 Kontext serii

Rodzina A06B-6079 jest kompletną serią Alpha SVM z interfejsem typu A/B.Każdy model od SVM1-12 (H101) do SVM1-360 (H108) oraz dwuosiowy zakres SVM2 posiada równoległy odpowiednik A06B-6096 FSSBSeria 6079 i 6096 posiadają te same nazwy modeli (SVM1-12, SVM1-40, itp.) i oznaczenia elektryczne ‡ tylko średnie cyfry numeru części identyfikują generację interfejsu.

Częste pytania

P1: Czy A06B-6079-H101 (typ A/B) może zastąpić A06B-6096-H101 (FSSB)?

Obie są modułami SVM1-12 z identycznymi parametrami elektrycznymi, ale różnymi interfejsami CNC.A06B-6096 wykorzystuje bus światłowodowy FSSB do sterowania i-Series. Architektury tych interfejsów nie są kompatybilne. Użycie niewłaściwego wariantu wymaga ponownego podłączenia podłączenia CNC modułu, co nie jest praktyczną wymianą pola.

P2: Jakie silniki serwo Alpha są kompatybilne z A06B-6079-H101?

Obie klasy silników pobierają prąd nominalny komfortowo w granicach ciągłego 3,0A.Silniki klasy α3 i wyższej wymagają SVM1-20 (H102), 5.9A) lub większe.

P3: Jakie alarmy wskazują na awarię silnika A06B-6079-H101 zamiast silnika?

Alarm 8 (przekręt prądu / usterka IPM): odłączyć kable napędowe silnika i zmierzyć opór izolacyjny nawijania.Jeśli izolacja jest dobra (kilkaset megaohmów) i alarm trwa z odłączonymi kablamiJeśli izolacja jest niska, źródłem usterki jest silnik lub kabel.Utrzymujące się usterki komunikacyjne z serwo napędowym CNC po potwierdzeniu integralności kabla wskazują również na usterkę modułu.

P4: Czy wymiana A06B-6079-H101 wymaga zmian parametrów CNC?

W przypadku wymiany podobnego typu SVM1-12 typu A/B, nie są potrzebne zmiany parametrów osi, parametry typu silnika i zyski serwo są przechowywane w pamięci SRAM CNC i nie podlegają zmianie modułu.Sprawdź przydzielenie numeru osi i połączenia pasują do oryginalnej instalacji przed uruchomieniem.

P5: Skąd pochodzi A06B-6079-H101?

Poprzez rynek wtórny modułów FANUC Alpha ¥ seria A06B-6079 ma dużą bazę zainstalowaną i pozostaje aktywnie dostępna za pośrednictwem specjalistycznych dealerów napędów CNC, programów wymianyusługi remontowe. Potwierdzić H101 (SVM1-12 Typ A/B) i określić konfigurację portu baterii CX5 (jeden lub dwa), jeśli dostawca poprosi o te informacje.
