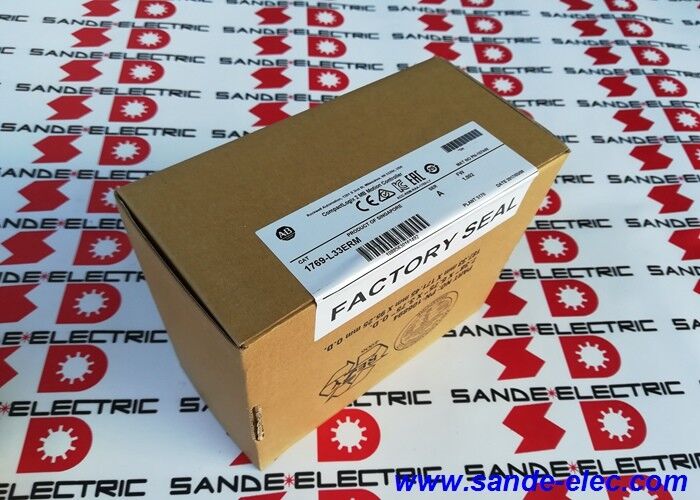

Allen Bradley 1769-L33ERM Kompakt Logix 5370 sterownik Ethernet

1769-L33ERM. CompactLogix 5370 L3 2MB / 8-osiowy CIP Motion + Kinematics / Dual EtherNet / IP / DLR / 32 węzły / 16 lokalnych I / O

W jaki sposób L33ERM jest wyższy od L30ERM i dlaczego ma to znaczenie

Seria CompactLogix 5370 L3 obejmuje kilka modeli, a 1769-L33ERM zajmuje następny poziom powyżej 1769-L30ERM opisanego gdzie indziej w tym zestawie produktów.Różnica pojemności pomiędzy tymi dwoma modelami nie jest stopniowa, ale stanowi podwojenie prawie wszystkich specyfikacji funkcjonalnych.:

W przypadku maszyn zaprojektowanych na granicy pojemności L30ERM, które wymagają więcej niż 4 osi serwo, więcej niż 16 urządzeń sieciowych,lub więcej pamięci programowej i danych niż 1MB L33ERM jest prawidłową specyfikacją od samego początku, nie podwyższenie później.

8-osiowy CIP Motion z możliwością kinematyki określa, które architektury maszyn są możliwe.Dwu-robotowe komórki wybierające i umieszczające z każdą z 3 osi i z dwiema dedykowanymi osiami narzędziowymi, lub maszyny do pakowania z wieloma serwo napędzanymi stacjami kształtowania i cięcia działającymi w synchronizowanych profilach kształtowych.CIP Motion działa w tej samej sieci EtherNet/IP co maszyna I/O i HMI bez oddzielnego szlaku ruchu, bez dedykowanej infrastruktury kablowej.

Główne specyfikacje

Dual EtherNet/IP i DLR Resilience sieci na poziomie kontrolera

Oba porty RJ45 tworzą zintegrowany przełącznik dwuportowy, umożliwiający topologię sieci Device Level Ring (DLR). A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

Pojemność 32 węzłów EtherNet/IP zapewnia przestrzeń dla w pełni wypełnionej maszyny produkcyjnej: 8 napędów serwo Kinetix (jeden na oś), 4 zdalne stacje I/O ET 200SP, 2 systemy widzenia, 1 sterownik robota,1 wagę, 1 skaner kodów kreskowych i 1 panel HMI, wszystkie w ramach budżetu węzła sterownika.

Scenariusze zastosowania

Automatyczne montaż z koordynacją wielu robotów:Dwa 4-osiowe roboty SCARA w jednym projekcie CompactLogix. Każdy robot ma 4 osi kinematyczne działające jako skoordynowana grupa..

Maszyna do pakowania z 6 serwo-stacjami:Rozwijanie folii, sterowanie rejestracją, formowanie, cięcie, wyrzucanie i obsługa odpadów ̇ każda stacja sterowana serwo.z pozostałymi 2 ośmiami dla przyszłego zwiększenia zdolności.

Obsługa materiałów z rozproszonym I/O:32 węzły EtherNet/IP obsługują zdalne stacje I/O na linii produkcyjnej o długości 40 metrów, napędy przenośnikowe i skanery kodów kreskowych.

Częste pytania

P1: Jaka jest główna praktyczna różnica między L33ERM a L30ERM?

L33ERM zapewnia 2 MB pamięci (w porównaniu z 1 MB), 8 osi CIP Motion (w porównaniu z 4), 32 węzły EtherNet / IP (w porównaniu z 16) i 16 lokalnych gniazd I / O (w porównaniu z 8).Wybierz L30ERM, gdy wystarczy 4 osi i 16 węzłów; wybierz L33ERM, gdy architektura maszyny wymaga większej liczby osi, większej liczby urządzeń podłączonych do sieci lub większej pamięci programowej.

P2: Jakie oprogramowanie jest używane do programowania 1769-L33ERM?

Studio 5000 Logix Designer to standardowe środowisko rozwojowe dla rodziny CompactLogix.i uruchomienie napędu są wszystkie obsługiwane w ramach tego samego projektu Studio 5000Połączenie jest za pośrednictwem portu EtherNet/IP lub portu USB dla bezpośredniego dostępu do programu.

P3: Ile serwo napędów Kinetix można podłączyć do jednego L33ERM?

Do 8 napędów serwo Kinetix można skonfigurować jako osi CIP Motion, jeden na oś. Napędy z serii Kinetix 300, 350, 5100, 5300, 5500 i 5700 z interfejsami EtherNet / IP są kompatybilne.Każdy dysk zużywa jedno połączenie EtherNet / IP z budżetu 32-węzłowego kontrolera.

P4: Czy L33ERM jest obecnie produkowany?

Tak, status Active Mature oznacza, że produkt jest aktywnie dostępny i obsługiwany.W przypadku istniejących instalacji L33ERM wymagających wymiany, ciągłość tego samego modelu jest najbardziej niezawodną drogą do zachowania istniejącego projektu bez ponownej inżynierii.

P5: Skąd pochodzi 1769-L33ERM?

Za pośrednictwem autoryzowanej sieci dystrybucyjnej dla nowych jednostek oraz za pośrednictwem rynku części zamiennych CompactLogix – dealerów części zamiennych do automatyki przemysłowej i sprawdzonych dostawców nadwyżek – dla jednostek zamiennych.Potwierdź numer katalogu 1769-L33ERM (w szczególności -L33), nie -L30 lub -L32) przed złożeniem zamówienia w celu zapewnienia prawidłowej liczby osi i klasy pamięci.
